MySQL-MMM高可用方案

198次阅读
没有评论

共计 6828 个字符,预计需要花费 18 分钟才能阅读完成。

参考文档:

  1. 官方文档:http://mysql-mmm.org/mmm2:guide

本文对 mmm 方案做简单介绍,并做 1 个简单的验证。

一.MySQL-MMM 方案

1. MMM 方案简介

MMM(Multi-Master Replication Manager for MySQL)是一组集监控,故障切换,管理 MySQL 多主复制的脚本套件,同时具备对读请求进行负载均衡的能力,同时为 MySQL 提供了良好的读、写分离架构。

注意:

  1. 只有 1 个节点可响应写请求
  2. 读请求可被负载到多个节点,可减轻主节点的读写压力;
  3. MMM 方案在读写非常繁忙的业务系统下可能会出现复制延时、切换失效等问题,并不太适合对数据安全性要求很高,并且读、写繁忙的环境中。

2. MMM 套件简介

MMM 套件主要功能是通过以下三个脚本实现的:

  1. mmm_mond:监控进程,运行在监控 / 管理节点上,主要对所有数据库的监控工作,同时决定和处理所有节点的角色切换。
  2. mmm_agentd:代理进程,运行在每台 db 服务器上,主要完成监控的测试工作和执行简单的远端服务设置。
  3. mmm_control:管理脚本,用来查看和管理集群运行状态,同时管理 mmm_mond 进程。

二.验证环境

1. 操作系统

CentOS-6.7-x86_64

2. MySQL 版本

MySQL 版本是 5.6.36: https://cdn.mysql.com//Downloads/MySQL-5.6/mysql-5.6.36.tar.gz

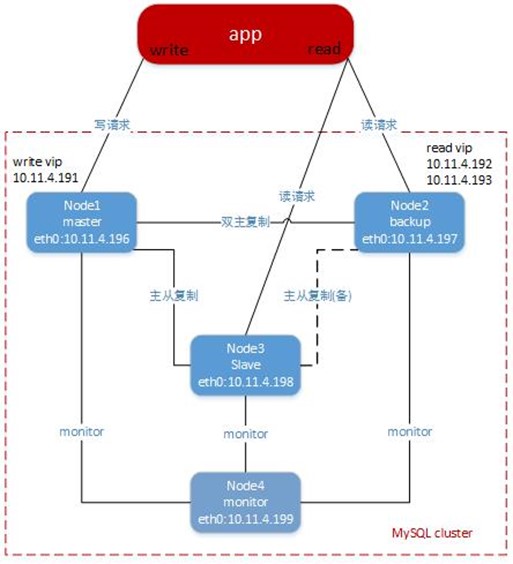

3. 拓扑图

MySQL-MMM 高可用方案

  1. 采用 VMware ESXi 虚拟出的 4 台服务器 master/backup/slave/mmm,地址 10.11.4.196/197/198/199;
  2. MySQL 主从复制,双主复制等已提前配置完成,参考如下:

    主从复制:http://www.cnblogs.com/netonline/p/7603578.html

    双主复制:http://www.cnblogs.com/netonline/p/7606704.html

  3. 相关规划如下:

Role

Hosts

IP

Attributes

VIP

Description

master1

master

10.11.4.196

write

10.11.4.191

通过 VIP 进行写操作

master2

backup

10.11.4.197

write | read

10.11.4.192

10.11.4.193

master2 在 master1 无故障时只提供读服务,master1 故障时接管写 VIP

slave

slave

10.11.4.198

read

monitor

mmm

10.11.4.199

monitor



三.配置

1. 操作系统配置 hosts

# 4 台服务器配置相同
[root@master ~]# vim /etc/hosts
10.11.4.196 master
10.11.4.197 backup
10.11.4.198 slave
10.11.4.198 mmm

2. 创建相关账户

User

Password

Privileges

Description

mmm_monitor

mmm_monitor

REPLICATION CLIENT

监控数据库状态,包括主从延时等

mmm_agent

mmm_agent

SUPER,REPLICATION CLIENT,PROCESS

修改 write 服务器的 read_only 状态,重新定向新主库等

repl

repl

REPLICATION SLAVE

主从 / 主主复制用户(已预配置)


#只需要在 3 台 db 服务器创建账户即可,监控服务器不需要
[root@master ~]# mysql -uroot -p
Enter password:

mysql> GRANT REPLICATION CLIENT ON *.* TO 'mmm_monitor'@'10.11.4.%' IDENTIFIED BY 'mmm_monitor';
mysql> GRANT SUPER,REPLICATION CLIENT, PROCESS ON *.* TO 'mmm_agent'@'10.11.4.%' IDENTIFIED BY  'mmm_agent';
mysql> flush privileges;

3. 安装 MMM

1)3 台数据库服务器

#默认的 yum 源中没有 mmm,需要先安装 epel;
#数据库服务器只需要安装 mysql-mmm-agnet
[root@master ~]# wget http://mirrors.ustc.edu.cn/Fedora/epel/6/x86_64/epel-release-6-8.noarch.rpm
[root@master ~]# rpm -ivh epel-release-6-8.noarch.rpm
[root@master ~]# yum -y install mysql-mmm-agent

2)监控服务器

#监控服务器可以安装全部 mmm 方案组件,实际上只启动 mysql-mmm-monitor 组件
[root@mmm ~]# wget http://mirrors.ustc.edu.cn/fedora/epel/6/x86_64/epel-release-6-8.noarch.rpm
[root@mmm ~]# rpm -ivh epel-release-6-8.noarch.rpm
[root@mmm ~]# yum -y install mysql-mmm*

3)MMM 文件路径说明

Path

Description

/usr/libexec/mysql-mmm/

脚本路径

/usr/share/perl5/vendor_perl/MMM/

MMM 的 Perl 路径

/usr/sbin/

可执行命令

/etc/init.d/

启动服务

/etc/mysql-mmm/

配置文件

/var/log/mysql-mmm/

日志文件

4. 配置文件

1)mmm_common.conf 文件

#mmm_common.conf 文件,在监控服务器与数据库服务器上都需要配置,且配置一致;
#以下为按规划做的配置
[root@mmm ~]# vim /etc/mysql-mmm/mmm_common.conf
# 积极的 master 角色的标示, 全部 db 服务器都需要开启 read_only 参数, 监控代理会自动将 writer 服务器的 read_only 属性关闭.
active_master_role      writer

<host default>
    # cluster 接口
    cluster_interface       br0
    # pid 路径
    pid_path                /var/run/mysql-mmm/mmm_agentd.pid
    # 执行文件路径
    bin_path                /usr/libexec/mysql-mmm/
    # 复制用户
    replication_user        repl
    # 复制用户密码
    replication_password    repl
    # 代理用户, 用于更改 read_only 属性等操作
    agent_user              mmm_agent
    # 代理用户密码
    agent_password          RepAgent
</host>

# "host" 参数后带角色服务器的 host 名
<host master>
    # 角色服务器的 IP 地址
    ip      10.11.4.196
    # 服务器的角色属性
    mode    master
    # 与角色对等属性的服务器的 host 名, 这里指 master2, 即 backup
    peer    backup
</host>

# 双主中的另一台服务器, 概念一致
<host backup>
    ip      10.11.4.197
    mode    master
    peer    master
</host>

# 从库的 host 名, 如果有多个从库可重复配置
<host slave>
    ip      10.11.4.198
    # 服务器角色属性
    mode    slave
</host>

# writer 角色配置
<role writer>
    # 可进行写操作的服务器的 host 名;
    # 如果不想切换写操作此处可只配置 1 台服务器, 可以避免因为网络延时而进行 write 的切换, 但 master 出现故障时,MMM 就没有 writer 了, 只提供对外的 read 操作.
    hosts   master, backup
    # 写操作 vip
    ips     10.11.4.191
    # 同时只允许一个主存在, 只提供一个写 vip
    mode    exclusive
</role>

# reader 角色配置
<role reader>
    # 可进行读操作的服务器的 host 名;
    hosts   backup, slave
    # 读操作 vip;
    # vip 与 host 没有一一对应关系;
    # vip 与 host 数目也没有对应关系,vip 可以对于 host 数, 此时部分 host 可分配到多个 vip
    ips     10.11.4.192, 10.11.4.193
    # 负载均衡模式
    mode    balanced
</role>

#同时可以将此配置文件拷贝到其余 3 台服务器:
[root@mmm ~]# scp /etc/mysql-mmm/mmm_common.conf master:/etc/mysql-mmm/
[root@mmm ~]# scp /etc/mysql-mmm/mmm_common.conf backup:/etc/mysql-mmm/
[root@mmm ~]# scp /etc/mysql-mmm/mmm_common.conf slave:/etc/mysql-mmm/

2)mmm_mon.conf 文件

#mmm_mon.conf 文件,监控服务器文件配置
[root@mmm ~]# vim /etc/mysql-mmm/mmm_mon.conf
include mmm_common.conf

<monitor>
    ip                  127.0.0.1
    pid_path            /var/run/mysql-mmm/mmm_mond.pid
    bin_path            /usr/libexec/mysql-mmm
    # cluster 状态文件,mmm_control show 操作的原始数据
    status_path         /var/lib/mysql-mmm/mmm_mond.status
    # 被监控的 db 服务器 IP 地址
    ping_ips            10.11.4.196,10.11.4.197,10.11.4.198
    # 不设置时, 默认值是 60s;
    # 故障恢复后,offline 超过 60s 的节点会一直处于 AWAITING_RECOVERY 的状态, 需要手动 set_online;
    # offline 低于 60s 的节点,且非 flapping 状态,会自动 online
    auto_set_online     20

    # The kill_host_bin does not exist by default, though the monitor will
    # throw a warning about it missing.  See the section 5.10 "Kill Host
    # Functionality" in the PDF documentation.
    #
    # kill_host_bin     /usr/libexec/mysql-mmm/monitor/kill_host
    #
</monitor>

<host default>
    # 监控 db 服务器的用户
    monitor_user        mmm_monitor
    # 监控 db 服务器的用户密码
    monitor_password    mmm_monitor
</host>

# 0 是正常模式,1 是 debug 模式
debug 0

3)mmm_agent.conf 文件

#mmm_agent.conf 文件,3 台 db 服务器上的代理文件配置
[root@master ~]# vim /etc/mysql-mmm/mmm_agent.conf
include mmm_common.conf

# this 后面的参数是当前服务器的 host 名;
# 在 3 台 db 服务器根据 host 名修改即可,监控服务器不需要
this master

5. 启动进程

1)监控 / 管理

#监控服务器默认开机启动没有设置;
#配置文件如有改动,监控端或 db 服务器都需要重启进程
[root@mmm ~]# chkconfig --level 35 mysql-mmm-monitor on
[root@mmm ~]# service mysql-mmm-monitor start

2)代理

# 3 台 db 服务器操作类似
[root@master ~]# chkconfig --level 35 mysql-mmm-agent on
[root@master ~]# service mysql-mmm-agent start

6. iptables

#mmm_agent 服务打开本地 tcp9989 端口,供监控 / 管理端访问,需要防火墙放行;
# 3 台 db 服务器操作类似
[root@master ~]# vim /etc/sysconfig/iptables
-A INPUT -m state --state NEW -m tcp -p tcp --dport 9989 -j ACCEPT

[root@master ~]# service iptables restart

四.验证

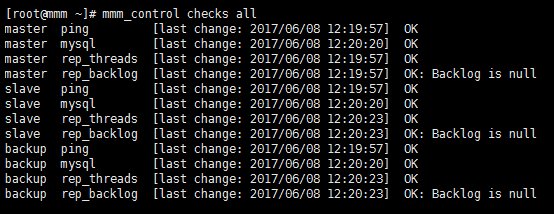

1. 集群节点状态

#查看 ping,mysql,复制线程是否正常
[root@mmm ~]# mmm_control checks all

MySQL-MMM 高可用方案

2. 集群角色状态

#各角色已经拿到 vip
[root@mmm ~]# mmm_control show

MySQL-MMM 高可用方案

3. 对节点执行 offline/online 操作

1)offline

#backup 节点的状态是”ADMIN_OFFLINE”;
#slave 节点同时获得 2 个读 vip
[root@mmm ~]# mmm_control set_offline backup
[root@mmm ~]# mmm_control show

MySQL-MMM 高可用方案

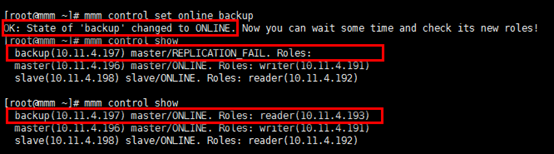

2)online

#backup 节点的状态在恢复到 "ONLINE" 前,有一个短暂的 "REPLICATION_FAIL" 状态
[root@mmm ~]# mmm_control set_online backup
[root@mmm ~]# mmm_control show

MySQL-MMM 高可用方案

4. 执行 write 切换操作

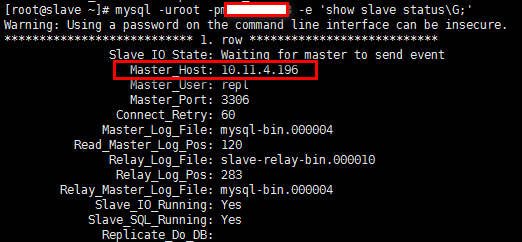

1)查看 slave 当前对应的 master

#当前对应的 master 是 master 节点
[root@slave ~]# mysql -uroot -pxxxxxx -e 'show slave status\G;'

MySQL-MMM 高可用方案

2)write 切换

#write 角色已经切换到 backup 节点
[root@mmm ~]# mmm_control move_role writer backup
[root@mmm ~]# mmm_control show

MySQL-MMM 高可用方案

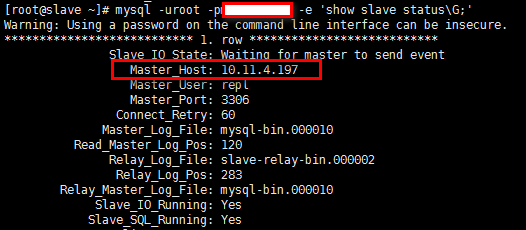

3)查看 slave 对应的 master 是否切换

#当前对应的 master 是 backup 节点
[root@slave ~]# mysql -uroot -pxxxxxx -e 'show slave status\G;'

MySQL-MMM 高可用方案

五.一些总结

1. 日志

监控端:/var/log/mysql-mmm/mmm_mond.log

代理端:/var/log/mysql-mmm/mmm_agentd.log

2. 命令

除常用的 mmm_control 命令外,mmm 方案还提供如下命令:

mmm_backup:备份文件

mmm_restore:还原文件

mmm_clone:克隆文件

3. 注意事项

  1. 对外提供读写服务的 vip 由 monitor 程序控制。
  2. 如果 monitor 没有启动,则 db 服务器不会被分配 vip;
  3. 如果已经为 db 服务器分配了 vip,但 monitor 程序故障 / 关闭,已分配的 vip 不会被立即关闭,外部程序可以继续访问(只要不重启网络)。这样的好处是降低了对 monitor 的可靠性要求;但如果此时其中的某台 db 服务器故障,因为无法处理切换,已分配的 vip 依然在已故障的 db 服务上,此 vip 会变的不可访问。
  4. agent 程序受 monitor 程序的控制处理 write 切换,从库切换等操作,如果 monitor 进程关闭,那么 agent 进程本身是不能处理任何故障的。
  5. monitor 程序负责监控 db 服务器的状态,包括 db、服务器是否运行、复制线程是否正常、主从延时等;同时用于控制 agent 程序处理故障。
  6. monitor 会每隔几秒钟监控 db 服务器的状态,如果 db 服务器已经从故障变成了正常,那么 monitor 会自动在 60s 之后将其设置为 online 状态(默认是 60s,可以设为其它的值),由监控端的配置文件参数 ”auto_set_online” 决定,集群节点的三种状态分别是:HARD_OFFLINE,AWAITING_RECOVERY,ONLINE。
  7. 默认 monitor 会控制 mmm_agent 将 writer db 服务器 read_only 修改为 OFF,其它 db 服务器 read_only 修改为 ON。可以在所有 db 服务器的 my.cnf 文件中加入 read_only=1,由 monitor 来控制 writer 和 read,但 root 用户与复制用户不受 read_only 参数的影响。
  8. monitor 会控制 slave 指向 master,如果当前 master 故障,monitor 会控制 slave 指向新的 master,由于 MMM 方案采用非抢占机制,所以新的 master 将一直承担写服务。

本文永久更新链接地址:http://www.linuxidc.com/Linux/2017-10/147547.htm
