基于Heartbeat V1实现Web服务双机热备

203次阅读
没有评论

共计 16140 个字符，预计需要花费 41 分钟才能阅读完成。

– 本文大纲

  • 简介

  • 什么是高可用集群

  • Heartbeat 工作原理

  • 基于 heartbeat v1 实现双机热备

一、简介

Heartbeat 是 Linux-HA 工程的一个组件，自 1999 年开始到现在，发布了众多版本，是目前开源 Linux-HA 项目最成功的一个例子，在行业内得到了广泛的应用, 随着 Linux 在关键行业应用的逐渐增多，它必将提供一些原来由 IBM 和 SUN 这样的大型商业公司所提供的服务，这些商业公司所提供的服务都有一个关键特性，就是高可用集群。


推荐阅读 ：

Linux 高可用（HA）集群之 heartbeat 基于 crm 进行资源管理详解 http://www.linuxidc.com/Linux/2013-08/89167.htm

Heartbeat+httpd+NFS 实现高可用的 Web 服务器 http://www.linuxidc.com/Linux/2013-08/88520.htm

Linux 高可用（HA）集群之 Heartbeat 详解 http://www.linuxidc.com/Linux/2013-08/88521.htm

Linux 高可用性方案之 Heartbeat 的 CRM 配置 http://www.linuxidc.com/Linux/2012-05/60838.htm

高可用集群 Heartbeat v1 实例 http://www.linuxidc.com/Linux/2013-09/90757.htm

LVS+heartbeat+ldirectord 高可用负载均衡集群解决方案 http://www.linuxidc.com/Linux/2011-09/42911.htm

二、什么是高可用集群

高可用集群，英文原文为 High Availability Cluster，简称 HA Cluster，是指以减少服务中断（如因服务器宕机等引起的服 务中断）时间为目的的服务器集群技术。简单的说，集群（cluster）就是一组计算机，它们作为一个整体向用户提供一组网络资源。这些单个的计算机系统 就是集群的节点（node）。
高可用集群的出现是为了使集群的整体服务尽可能可用，从而减少由计算机硬件和软件易错性所带来的损 失。它通过保护用户的业务程序对外不间断提供的服务，把因软件 / 硬件 / 人为造成的故障对业务的影响降低到最小程度。如果某个节点失效，它的备援节点将在几 秒钟的时间内接管它的职责。因此，对于用户而言，集群永远不会停机。高可用集群软件的主要作用就是实现故障检查和业务切换的自动化。
只有两个节点的高可用集群又称为双机热备，即使用两台服务器互相备份。当一台服务器出现故障时，可由另一台服务器承担服务任务，从而在不需要人工干预的 情况下，自动保证系统能持续对外提供服务。双机热备只是高可用集群的一种，高可用集群系统更可以支持两个以上的节点，提供比双机热备更多、更高级的功能，更能满足用户不断出现的需求变化。

三、Heartbeat 工作原理

heartbeat（Linux-HA）的工作原理：heartbeat 最核心的包括两个部分，心跳监测部分和资源接管部分，心跳监测可以通过网络链路和串口进行，而且支持冗 余链路，它们之间相互发送报文来告诉对方自己当前的状态，如果在指定的时间内未收到对方发送的报文，那么就认为对方失效，这时需启动资源接管模块来接管运 行在对方主机上的资源或者服务

四、基于 heartbeat v1 实现双机热备

注：

配置高可用的前提：

  • 所有节点的主机名一定要与 uname - n 的结果一致
  • 所有节点的时间必须一致
  • 各节点间能基于 ssh 密钥认证通信
1、配置过程：
规划：
node1 essun.node1.com 192.168.1.109
node2 essun.node2.com 192.168.1.123

nfs 服务器 www.directory.com 192.168.1.118(同时也是集群节点的 ping 状态检测)

2、node1 配置部分

⑴、主机信息部分

vim /ect/hosts

基于 Heartbeat V1 实现 Web 服务双机热备

1
#uname -n

基于 Heartbeat V1 实现 Web 服务双机热备

1
#vim /etc/sysconfig/network

基于 Heartbeat V1 实现 Web 服务双机热备

每一个节点都要这类似这样的设置



⑵、时间同步
在每一个节点上执行：
ntpdate cn.pool.ntp.org(要可以上网才可以)
⑶、ssh 密钥认证
在第一个节点上执行
1
2
#ssh-keygen -t rsa -P ''
#ssh-copy-id -i .ssh/id_rsa.pub root@essun.node2.com

将公钥送达到每一个节点上，（每一个节点都要如此做）

2、安装软件包
yum install perl-TimeDate net-snmp-libs libnet PyXML
注：libnet 是在 epel 源中，所以要下载EPEL源安装包即可



http://download.Fedoraproject.org/pub/epel/6/i386/repoview/epel-release.html
下载对应的版本就可以的。
rpm -ivh epel-release-6-8.noarch.rpm

之后就可以使用 yum 安装 EPEL 中的包了

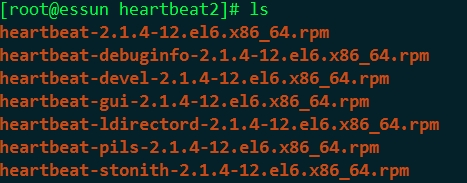

基于 Heartbeat V1 实现 Web 服务双机热备

1
#rpm -ivh heartbeat-2.1.4-12.el6.x86_64.rpm heartbeat-stonith-2.1.4-12.el6.x86_64.rpm heartbeat-pils-2.1.4-12.el6.x86_64.rpm



两个节点都要如此安装。
3、配置 heartbeat

  • 信息层

  • 资源管理器

  • 资源代理

第一步: 配置 HMAC 所使用的密码串算法（使用的是单向加密）
heartbeart 心跳信号信息监听于 UDP694 端口, 心跳信息传输方式: 可以是单播，多播和组播，还可以基于串行线缆传输心跳信号
配置文件所在的位置 /etc/ha.d

基于 Heartbeat V1 实现 Web 服务双机热备

其实这里并没有配置文件，它仅提供一个配置模板，存放于



1
2
[root@essun ha.d]# rpm -ql heartbeat |grep ha.cf
/usr/share/doc/heartbeat-2.1.4/ha.cf

在这个目录中我们将用到三个文件



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
[root@essun heartbeat-2.1.4]#pwd
/usr/share/doc/heartbeat-2.1.4
[root@essun heartbeat-2.1.4]# ls
apphbd.cf HardwareGuide.txt
authkeys haresources
AUTHORS hb_report.html
ChangeLog hb_report.txt
COPYING heartbeat_api.html
COPYING.LGPL heartbeat_api.txt
DirectoryMap.txt logd.cf
faqntips.html README
faqntips.txt Requirements.html
GettingStarted.html Requirements.txt
GettingStarted.txt rsync.html
ha.cf rsync.txt
HardwareGuide.html startstop



authkeys：用于 HMAC 信息加密的认证机制与认证密码（此文件的权限必须为 600，否则 heartbeat 无法启动）
haresources：此文件用于定义资源
将此目录中的三个文件复制到 /etc/ha.d 目录下
1
#cp /usr/share/doc/heartbeat-2.1.4/{authkeys,haresources,ha.cf} /etc/ha.d/ -a



更多详情见请继续阅读下一页的精彩内容 ：http://www.linuxidc.com/Linux/2014-04/100635p2.htm

配置信号算法认证所使用的密钥



1
2
3
4
5
#vim /etc/ha.d/authkeys
auth 2 # 认证算法
#1 crc
2 sha1 HI! # 认证所使用的算法
#3 md5 Hello!

或使用 openssl 生成随机数

1
2
[root@essun ha.d]# openssl rand -hex 8
7d4d4401f3d151dc

改变此文件的权限：

1
2
3
[root@essun ha.d]# chmod 600 authkeys
[root@essun ha.d]# ll authkeys
-rw------- 1 root root 643 Apr 18 00:01 authkeys
第二步，设置核心配置文件 ha.cf
注：此文件中的如果 #号后面有个空格或一个制表符，表示其行是注释信息，如果在#号后直接接的是字符表示是参数，将# 号删除开启对应的参数功能。
1、heartbeat 记录日志的方式有两种，可以指定文件，也可以借助于 rsyslog.conf 日志配置文件来记录日志，默认是借助于 rsyslog 来记录日志的

配置属性信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[root@essun ha.d]# grep -v "#" /etc/ha.d/ha.cf |grep -v "^$"
logfile /var/log/ha-log
keepalive 1000ms
deadtime 8
warntime 3
udpport 694
mcast eth0 225.0.32.1 694 1 0
auto_failback on
node essun.node1.com
node essun.node2.com
ping 192.168.1.118
compression bz2
compression_threshold 2
[root@essun ha.d]#
以上参数注解：
logfile /var/log/ha-log
指明 heartbaet 的日志存放位置
keepalive 1000ms
指定心跳使用间隔时间为 1 秒（即每两秒钟在 eth0 上发送一次广播）
deadtime 8
指定备用节点在 8 秒内没有收到主节点的心跳信号后，则立即接管主节点的服务资源
warntime 3
指定心跳延迟的时间为 3 秒。当 3 秒钟内备份节点不能接收到主节点的心跳信号时，就会往日志中写入一个警告日志，但此时不会切换服务
udpport 694
设置广播通信使用的端口，694 为默认使用的端口号。
auto_failback on
用来定义当主节点恢复后，是否将服务自动切回，heartbeat 的两台主机分别为主节点和备份节点。主节点在正常情况下占用资源并运行所有的服务，遇到故障时把资源交给备份节点并由备份节点运行服务。在该选项设为 on 的情况下，一旦主节点恢复运行，则自动获取资源并取代备份节点，如果该选项设置为 off，那么当主节点恢复后，将变为备份节点，而原来的备份节点成为主节点
mcast eth0 225.0.32.1 694 1 0
采用网卡 eth0 的 Udp 多播来组织心跳，一般在备用节点不止一台时使用。Bcast、ucast 和 mcast 分别代表广播、单播和多播，是组织心跳的三种方式，任选其一即可。
essun.node1.com
主节点主机名，可以通过命令“uanme –n”查看。
essun.node2.com
备用节点主机名
ping 192.168.1.118
选择 ping 的节点，ping
节点选择的越好，HA 集群就越强壮，可以选择固定的路由器作为 ping 节点，但是最好不要选择集群中的成员作为 ping 节点，ping 节点仅仅用来测试网络连接
compression bz2
对传输的数据进行压缩，是可选项
compression_threshold 2
表示小于 2k 将不予以压缩

在 node1 和 node2 中安装 http 服务并对其进行访问测试

node1

1
2
3
4
5
[root@essun download]# echo "192.168.1.109" > /var/www/html/index.html
[root@essun download]# service httpd start
Starting httpd: [OK]
[root@essun download]# curl http://192.168.1.123
192.168.1.123

node2



1
2
3
4
5
[root@essun ha.d]# echo "192.168.1.123"> /var/www/html/index.html
[root@essun ha.d]# service httpd start
Starting httpd: [OK]
[root@essun ha.d]# curl http://192.168.1.109
192.168.1.109



如果测试没有问题将两节点的服务停止，并开机一定不能自动启动（做高可用集群，各节点上的服务要统一由集群资源管理器来调度）
node1





1
2
3
[root@essun download]# service httpd stop
Stopping httpd: [OK]
[root@essun download]# chkconfig httpd off

node2

1
2
3
[root@essun ha.d]# service httpd stop
Stopping httpd: [OK]
[root@essun ha.d]# chkconfig httpd off



第三步，定义集群资源管理器
注：



1
2
3
4
5
6
7
8
9
10
[root@essun ha.d]# cd resource.d/
[root@essun resource.d]# ls
apache ICP LinuxSCSI Raid1
AudibleAlarm ids LVM SendArp
db2 IPaddr LVSSyncDaemonSwap ServeRAID
Delay IPaddr2 MailTo WAS
Filesystem IPsrcaddr OCF WinPopup
hto-mapfuncs IPv6addr portblock Xinetd
[root@essun resource.d]# pwd
/etc/ha.d/resource.d



这里定义资源所调用脚本（RA: 资源代理）
RA 有四种类型
heartbeat legacy: heartbeat 的传统类型
LSB：/etc/rc.d/init.d/*
OCF: Open Cluster Framework
provider: pacemaker
linbit
STONITH

而在 /etc/ha.d/resource.d 中定义的就是传统类型的，如果在此目录没有对应的资源代理则将查找 LSB 类型的 RA(其目录为 /etc/rc.d/init.d/*)

1
2
#vim /etc/ha.d/haresources
essun.node1.com 192.168.1.110/24/eth0 httpd



第一段表示集群更倾向那一个节点;
第二段表示一个集群资源 ip 地址，掩码，网卡
第三段表示定义有服务资源为 http
此条记录真正的意义为：
通过集群 ip192.168.1.110 优先访问 essun.node1.com 的节点上的 http 服务。如果此节点宕机，则转移到第二个节点上（在 ha.cf 中定义的节点），如果后来 essun.node1.com 从新上线，则还在将集群资源夺回来（也是在 ha.cf 中定义的）

将三个配置文件同步到所有节点上（我这里只有 node1 和 node2）

1
2
3
4
[root@essun ha.d]# scp -p ha.cf authkeys haresources node1:/etc/ha.d/
ha.cf 100% 10KB 10.4KB/s00:00
authkeys 100% 643 0.6KB/s00:00
haresources 100% 5905 5.8KB/s00:00

到 node1 上查看一下



1
2
3
[root@essun ha.d]# ls
authkeys harc rc.d resource.d
ha.cf haresources README.config shellfuncs



所有文件都同步过来了

在两个节点上启动集群管理器

1
2
3
4
5
6
7
8
9
[root@essun ha.d]# service heartbeat start
Starting High-Availability services:
2014/04/18_01:25:32 INFO: Resource is stopped
Done.
[root@essun ha.d]# ssh essun.node2.com 'service heartbeat start'
Starting High-Availability services:
2014/04/18_01:26:45 INFO: Resource is stopped
Done.
[root@essun ha.d]#



注：最好是在同一个节点上启动 heartbeat 服务
查看一下日志



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
#tail -40 /var/log/ha-log
heartbeat[3647]: 2014/04/18_01:25:32 info: Configuration validated. Starting heartbeat 2.1.4
heartbeat[3648]: 2014/04/18_01:25:32 info: heartbeat: version 2.1.4
heartbeat[3648]: 2014/04/18_01:25:32 info: Heartbeat generation: 1397754809
heartbeat[3648]: 2014/04/18_01:25:32 info: glib: UDP multicast heartbeat started for group 225.0.32.1 port 694 interface eth0 (ttl=1 loop=0)
heartbeat[3648]: 2014/04/18_01:25:32 info: glib: ping heartbeat started.
heartbeat[3648]: 2014/04/18_01:25:32 info: G_main_add_TriggerHandler: Added signal manual handler
heartbeat[3648]: 2014/04/18_01:25:32 info: G_main_add_TriggerHandler: Added signal manual handler
heartbeat[3648]: 2014/04/18_01:25:32 info: G_main_add_SignalHandler: Added signal handler for signal 17
heartbeat[3648]: 2014/04/18_01:25:32 info: Local status now set to: 'up'
heartbeat[3648]: 2014/04/18_01:25:33 info: Link 192.168.1.118:192.168.1.118 up.
heartbeat[3648]: 2014/04/18_01:25:33 info: Status update for node 192.168.1.118: status ping
heartbeat[3648]: 2014/04/18_01:25:39 info: Link essun.node2.com:eth0 up.
heartbeat[3648]: 2014/04/18_01:25:39 info: Status update for node essun.node2.com: status up
harc[3660]: 2014/04/18_01:25:39 info: Running /etc/ha.d/rc.d/status status
heartbeat[3648]: 2014/04/18_01:25:39 info: Comm_now_up(): updating status to active
heartbeat[3648]: 2014/04/18_01:25:39 info: Local status now set to: 'active'
heartbeat[3648]: 2014/04/18_01:25:40 info: Status update for node essun.node2.com: status active
harc[3678]: 2014/04/18_01:25:40 info: Running /etc/ha.d/rc.d/status status
heartbeat[3648]: 2014/04/18_01:25:50 info: remote resource transition completed.
heartbeat[3648]: 2014/04/18_01:25:50 info: remote resource transition completed.
heartbeat[3648]: 2014/04/18_01:25:50 info: Initial resource acquisition complete (T_RESOURCES(us))
IPaddr[3729]: 2014/04/18_01:25:50 INFO: Resource is stopped
heartbeat[3693]: 2014/04/18_01:25:50 info: Local Resource acquisition completed.
harc[3779]: 2014/04/18_01:25:50 info: Running /etc/ha.d/rc.d/ip-request-resp ip-request-resp
ip-request-resp[3779]: 2014/04/18_01:25:50 received ip-request-resp 192.168.1.100/24/eth0 OK yes
ResourceManager[3798]: 2014/04/18_01:25:50 info: Acquiring resource group: essun.node1.com 192.168.1.100/24/eth0 httpd
IPaddr[3824]: 2014/04/18_01:25:50 INFO: Resource is stopped
ResourceManager[3798]: 2014/04/18_01:25:50 info: Running /etc/ha.d/resource.d/IPaddr 192.168.1.100/24/eth0 start
IPaddr[3921]: 2014/04/18_01:25:50 INFO: Using calculated netmask for 192.168.1.100: 255.255.255.0
IPaddr[3921]: 2014/04/18_01:25:50 INFO: eval ifconfig eth0:0 192.168.1.100 netmask 255.255.255.0 broadcast 192.168.1.255
IPaddr[3892]: 2014/04/18_01:25:50 INFO: Success
ResourceManager[3798]: 2014/04/18_01:25:51 info: Running /etc/init.d/httpdstart

– 本文大纲

  • 简介

  • 什么是高可用集群

  • Heartbeat 工作原理

  • 基于 heartbeat v1 实现双机热备

一、简介

Heartbeat 是 Linux-HA 工程的一个组件，自 1999 年开始到现在，发布了众多版本，是目前开源 Linux-HA 项目最成功的一个例子，在行业内得到了广泛的应用, 随着 Linux 在关键行业应用的逐渐增多，它必将提供一些原来由 IBM 和 SUN 这样的大型商业公司所提供的服务，这些商业公司所提供的服务都有一个关键特性，就是高可用集群。


推荐阅读 ：

Linux 高可用（HA）集群之 heartbeat 基于 crm 进行资源管理详解 http://www.linuxidc.com/Linux/2013-08/89167.htm

Heartbeat+httpd+NFS 实现高可用的 Web 服务器 http://www.linuxidc.com/Linux/2013-08/88520.htm

Linux 高可用（HA）集群之 Heartbeat 详解 http://www.linuxidc.com/Linux/2013-08/88521.htm

Linux 高可用性方案之 Heartbeat 的 CRM 配置 http://www.linuxidc.com/Linux/2012-05/60838.htm

高可用集群 Heartbeat v1 实例 http://www.linuxidc.com/Linux/2013-09/90757.htm

LVS+heartbeat+ldirectord 高可用负载均衡集群解决方案 http://www.linuxidc.com/Linux/2011-09/42911.htm

二、什么是高可用集群

高可用集群，英文原文为 High Availability Cluster，简称 HA Cluster，是指以减少服务中断（如因服务器宕机等引起的服 务中断）时间为目的的服务器集群技术。简单的说，集群（cluster）就是一组计算机，它们作为一个整体向用户提供一组网络资源。这些单个的计算机系统 就是集群的节点（node）。
高可用集群的出现是为了使集群的整体服务尽可能可用，从而减少由计算机硬件和软件易错性所带来的损 失。它通过保护用户的业务程序对外不间断提供的服务，把因软件 / 硬件 / 人为造成的故障对业务的影响降低到最小程度。如果某个节点失效，它的备援节点将在几 秒钟的时间内接管它的职责。因此，对于用户而言，集群永远不会停机。高可用集群软件的主要作用就是实现故障检查和业务切换的自动化。
只有两个节点的高可用集群又称为双机热备，即使用两台服务器互相备份。当一台服务器出现故障时，可由另一台服务器承担服务任务，从而在不需要人工干预的 情况下，自动保证系统能持续对外提供服务。双机热备只是高可用集群的一种，高可用集群系统更可以支持两个以上的节点，提供比双机热备更多、更高级的功能，更能满足用户不断出现的需求变化。

三、Heartbeat 工作原理

heartbeat（Linux-HA）的工作原理：heartbeat 最核心的包括两个部分，心跳监测部分和资源接管部分，心跳监测可以通过网络链路和串口进行，而且支持冗 余链路，它们之间相互发送报文来告诉对方自己当前的状态，如果在指定的时间内未收到对方发送的报文，那么就认为对方失效，这时需启动资源接管模块来接管运 行在对方主机上的资源或者服务

四、基于 heartbeat v1 实现双机热备

注：

配置高可用的前提：

  • 所有节点的主机名一定要与 uname - n 的结果一致
  • 所有节点的时间必须一致
  • 各节点间能基于 ssh 密钥认证通信
1、配置过程：
规划：
node1 essun.node1.com 192.168.1.109
node2 essun.node2.com 192.168.1.123

nfs 服务器 www.directory.com 192.168.1.118(同时也是集群节点的 ping 状态检测)

2、node1 配置部分

⑴、主机信息部分

vim /ect/hosts

基于 Heartbeat V1 实现 Web 服务双机热备

1
#uname -n

基于 Heartbeat V1 实现 Web 服务双机热备

1
#vim /etc/sysconfig/network

基于 Heartbeat V1 实现 Web 服务双机热备

每一个节点都要这类似这样的设置



⑵、时间同步
在每一个节点上执行：
ntpdate cn.pool.ntp.org(要可以上网才可以)
⑶、ssh 密钥认证
在第一个节点上执行
1
2
#ssh-keygen -t rsa -P ''
#ssh-copy-id -i .ssh/id_rsa.pub root@essun.node2.com

将公钥送达到每一个节点上，（每一个节点都要如此做）

2、安装软件包
yum install perl-TimeDate net-snmp-libs libnet PyXML
注：libnet 是在 epel 源中，所以要下载EPEL源安装包即可



http://download.Fedoraproject.org/pub/epel/6/i386/repoview/epel-release.html
下载对应的版本就可以的。
rpm -ivh epel-release-6-8.noarch.rpm

之后就可以使用 yum 安装 EPEL 中的包了

基于 Heartbeat V1 实现 Web 服务双机热备

1
#rpm -ivh heartbeat-2.1.4-12.el6.x86_64.rpm heartbeat-stonith-2.1.4-12.el6.x86_64.rpm heartbeat-pils-2.1.4-12.el6.x86_64.rpm



两个节点都要如此安装。
3、配置 heartbeat

  • 信息层

  • 资源管理器

  • 资源代理

第一步: 配置 HMAC 所使用的密码串算法（使用的是单向加密）
heartbeart 心跳信号信息监听于 UDP694 端口, 心跳信息传输方式: 可以是单播，多播和组播，还可以基于串行线缆传输心跳信号
配置文件所在的位置 /etc/ha.d

基于 Heartbeat V1 实现 Web 服务双机热备

其实这里并没有配置文件，它仅提供一个配置模板，存放于



1
2
[root@essun ha.d]# rpm -ql heartbeat |grep ha.cf
/usr/share/doc/heartbeat-2.1.4/ha.cf

在这个目录中我们将用到三个文件



1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
[root@essun heartbeat-2.1.4]#pwd
/usr/share/doc/heartbeat-2.1.4
[root@essun heartbeat-2.1.4]# ls
apphbd.cf HardwareGuide.txt
authkeys haresources
AUTHORS hb_report.html
ChangeLog hb_report.txt
COPYING heartbeat_api.html
COPYING.LGPL heartbeat_api.txt
DirectoryMap.txt logd.cf
faqntips.html README
faqntips.txt Requirements.html
GettingStarted.html Requirements.txt
GettingStarted.txt rsync.html
ha.cf rsync.txt
HardwareGuide.html startstop



authkeys：用于 HMAC 信息加密的认证机制与认证密码（此文件的权限必须为 600，否则 heartbeat 无法启动）
haresources：此文件用于定义资源
将此目录中的三个文件复制到 /etc/ha.d 目录下
1
#cp /usr/share/doc/heartbeat-2.1.4/{authkeys,haresources,ha.cf} /etc/ha.d/ -a



更多详情见请继续阅读下一页的精彩内容 ：http://www.linuxidc.com/Linux/2014-04/100635p2.htm

查看一下 node1 是否添加网卡正常

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
[root@essun heartbeat2]# ifconfig
eth0 Link encap:Ethernet HWaddr 00:0C:29:1E:F8:F9
inet addr:192.168.1.109 Bcast:255.255.255.255 Mask:255.255.255.0
inet6 addr: fe80::20c:29ff:fe1e:f8f9/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:52073 errors:0 dropped:0 overruns:0 frame:0
TX packets:25502 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:35207636 (33.5 MiB) TX bytes:8188830 (7.8 MiB)
eth0:0 Link encap:Ethernet HWaddr 00:0C:29:1E:F8:F9
inet addr:192.168.1.100 Bcast:192.168.1.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope:Host
UP LOOPBACK RUNNING MTU:16436 Metric:1
RX packets:708 errors:0 dropped:0 overruns:0 frame:0
TX packets:708 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:62304 (60.8 KiB) TX bytes:62304 (60.8 KiB)

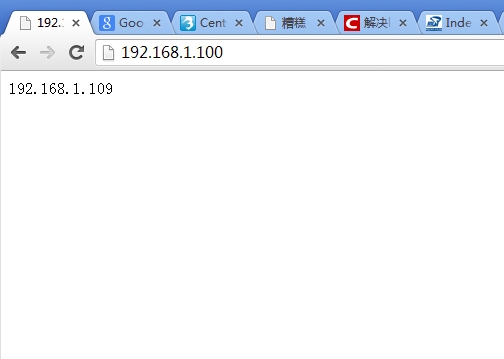

访问一下集群 IP 地址看一下是不是 node1 的 ip 地址

基于 Heartbeat V1 实现 Web 服务双机热备

从此处看是没有问题，看一下是否能够完成切换。

在 node2 上将 heartbeat 服务停止，（在一个正常的节点上停止另一个节点，模拟故障）再次访问一下会出现什么情况？

1
2
3
4
[root@essun ha.d]# ssh node1 'service heartbeat stop'
Stopping High-Availability services:
Done.
[root@essun ha.d]#

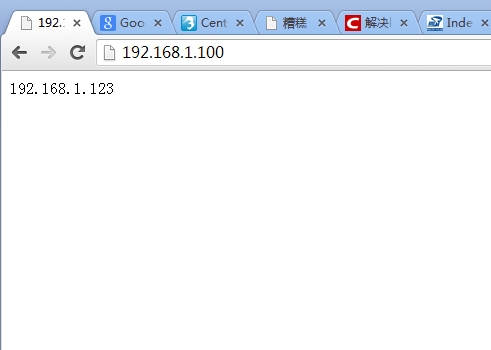

刷新一下页面，看一下效果

基于 Heartbeat V1 实现 Web 服务双机热备

顺利的切换到 node2 上了。如果 node1 从新上线，会不会将集群资源夺回去呢，来看一下效果

在节点 node1 重新启动 heartbeat 服务，模拟主机重新上线

1
2
3
4
5
[root@essun heartbeat2]# service heartbeat start
Starting High-Availability services:
2014/04/18_01:41:17 INFO: Resource is stopped
Done.
[root@essun heartbeat2]#

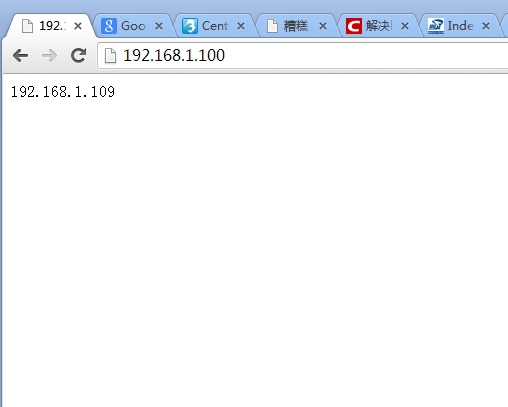

重新刷新一下页面，看一下效果

基于 Heartbeat V1 实现 Web 服务双机热备

node1 重新上线后，所有的集群资源又都夺回来了

第四步、在 directory 创建共享，给两了集群节点提供文件共享

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
[root@www /]# yum install -y nfs*
[root@www /]# mkdir -pv /www/share
mkdir: created directory `/www`
mkdir: created directory `/www/share`
[root@www /]# echo -e "/www/share\t192.168.0.0(rw)" > /etc/exports
[root@www /]# cat /etc/exports
/www/share192.168.0.0(rw)
[root@www /]# setfacl -m u:apache:rwx /www/share/
[root@www /]# echo "<h1> 此站点来自于 NFS</h1>"> /www/share/index.html
[root@www /]# cat /www/share/index.html
<h1> 此站点来自于 NFS</h1>
[root@www /]# service nfs start
Starting NFS services: [OK]
Starting NFS quotas: [OK]
Starting NFS mountd: [OK]
Starting NFS daemon: [OK]
Starting RPC idmapd: [OK]
[root@www /]#

停止前端所有的集群节点

1
2
3
4
5
6
7
8
9
[root@essun heartbeat2]# uname -n
essun.node1.com
[root@essun heartbeat2]# service heartbeat stop
Stopping High-Availability services:
Done.
[root@essun heartbeat2]# ssh node2 'service heartbeat stop'
Stopping High-Availability services:
Done.
[root@essun heartbeat2]#
在集群资源管理器中添加上 nfs 资源

在 node1 上修改 /etc/ha.d/haresources

1
2
#vim /etc/ha.d/haresources
essun.node1.com 192.168.1.100/24/eth0 Filesystem::192.168.1.118:/www/share::/var/www/html::nfs httpd
注：
多个资源间是有先后顺序的，必须要按其顺序来引用资源代理，比如此处：
如果 httpd 要使用 nfs 文件系统，就必须先挂载后使用
Filesystem::192.168.1.118:/www/share::/var/www/html::nfs
参数传递间隔符是:: 资源代理的名字必须要与资源代理（脚本）名相同，区分大小写
第一段表示资源代理的类型
第二段表示为运端的 NFS 文件共享的目录
第三段表示要挂载的位置
第四段为文件系统的类型
启动 node1 测试下
1
2
3
4
[root@essun heartbeat2]# service heartbeat start
Starting High-Availability services:
2014/04/18_02:44:50 INFO: Resource is stopped
Done.

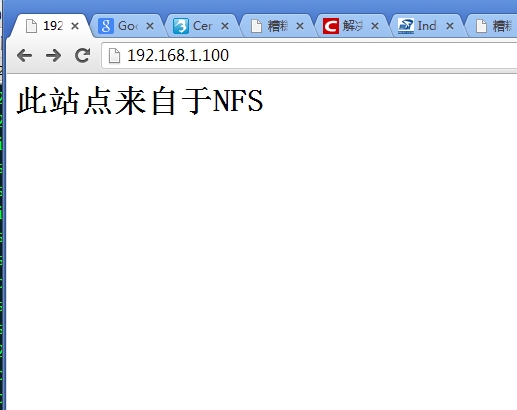

刷新页面试试

基于 Heartbeat V1 实现 Web 服务双机热备

停止 node1 节点，将 node2 启动后，它的页面应该还是其 IP 地址所在的页面

1
2
3
4
5
6
7
8
[root@essun heartbeat2]# ssh node2 'service heartbeat start'
Starting High-Availability services:
2014/04/18_02:50:42 INFO: Resource is stopped
Done.
[root@essun heartbeat2]# service heartbeat stop
Stopping High-Availability services:
Done.
[root@essun heartbeat2]#

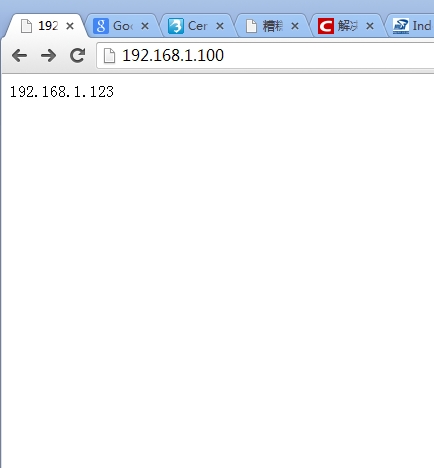

结果如下，如果我将 node1 上的 haresources 同步到 node2 上，那么结果将与 node1 相同。

基于 Heartbeat V1 实现 Web 服务双机热备

同步一下试试。



1
2
3
4
5
6
7
8
9
10
[root@essun heartbeat2]# ssh node2 'service heartbeat stop'
Stopping High-Availability services:
Done.
[root@essun heartbeat2]# scp /etc/ha.d/haresources node2:/etc/ha.d/
haresources 100% 6006 5.9KB/s00:00
[root@essun heartbeat2]# ssh node2 'service heartbeat start'
Starting High-Availability services:
2014/04/18_02:54:00 INFO: Resource is stopped
Done.
[root@essun heartbeat2]#

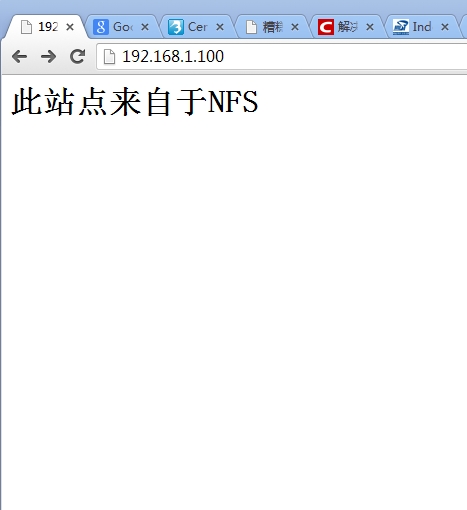

刷新一下试试

基于 Heartbeat V1 实现 Web 服务双机热备

注：
此时我的 node1 并没有启动。
如果想要模拟故障也并不是非要停止 heartbeat 服务，只要使用 /usr/share/heartbeat/ 下的 hb_standby 脚本同样也可以做到（hb_takeover 可以实现重新启动）。

以上操作实际上是对同组资源顺序引用说明，既然属于同组，就可以实现同进同退，达到无障碍切换。

==================== 基于 heartbeat v1 双机集群演示完毕 =====================================

正文完
星哥玩云-微信公众号
post-qrcode
Apache Hadoop Heartbeat Linux服务器 Nginx Tomcat 分布式 分布式系统 双机热备 基于Heartbeat V1实现Web服务双机热备 服务器 集群
发表至： 服务器应用
2022-01-20
 0
星锅
版权声明：本站原创文章，由 星锅 于2022-01-20发表，共计16140字。
转载说明：除特殊说明外本站文章皆由CC-4.0协议发布，转载请注明出处。
【腾讯云】推广者专属福利，新客户无门槛领取总价值高达2860元代金券，每种代金券限量500张，先到先得。
Ubuntu14.04下Hadoop2.4.1单机/伪分布式安装配置教程
Nginx反向代理实现Tomcat负载均衡
Hadoop2.x通过Zookeeper实现Namenode的HA方案及ResourceManager单点故障解决
Ubuntu Server 13.10 安装(ProFTP、Tomcat6、FFMpeg)
RedHat6.5 安装OpenStack all in one-RDO方式
Nexus配置和使用详解
CentOS 7.2下安装SmokePing对网络状态进行监控
添加 Ubuntu/Debian 到 RHEL/CentOS 7的 PXE 网络启动环境
阿里云-最新活动爆款每日限量供应
评论（没有评论）
验证码
星哥说事
星哥说事
分享互联网知识
阅读量
3482693
评论数
4
文章搜索
热门文章
获取各大人工智能AI工具通过API和KEY调用的方法

获取各大人工智能AI工具通过API和KEY调用的方法

获取各大人工智能 AI 工具通过 API 和 KEY 调用的方法 前言 随着人工智能技术的飞速发展，AI 工具...
给你的NAS无限可能，安装小晓雅全家桶影音库

给你的NAS无限可能，安装小晓雅全家桶影音库

给你的 NAS 无限可能，安装小晓雅全家桶影音库 家庭存储和娱乐的需求日益增长。无论是高清电影、电视剧，还是音...
vmware下的网卡分配问题

vmware下的网卡分配问题

导读 vmware 虚拟机下 linux centos6.6 只有 lo，没有 eth0 网卡、随机分配 ip...
软件开发之递归操作

软件开发之递归操作

导读 递归是很神奇的，但是在大多数的编程类书藉中对递归讲解的并不好。它们只是给你展示一个递归阶乘的实现，然后警...
ansible用法之ansible-playbook简单使用

ansible用法之ansible-playbook简单使用

ansbile-playbook 是一系统 ansible 命令的集合，其利用 yaml 语言编写，运行过程，...
CDN
阿里云CDN-提高用户访问的响应速度和成功率
随机文章
入门MySQL数据库导入与导出及重置root密码

入门MySQL数据库导入与导出及重置root密码

如何导入和导出数据库 要导出数据库，打开终端，确保您未登录 MySQL 并键入， mysqldump -u [...
细述LEMP服务器上安装phpMyAdmin

细述LEMP服务器上安装phpMyAdmin

导读 关于 phpMyAdmin,phpMyAdmin 是一个免费的软件，在网络上使用 MySQL ̵...
Redis 高可用性实践

Redis 高可用性实践

0×01 前言 Redis 是一个开源的使用 ANSI C 语言编写、支持网络、可基于内存亦可持久化的日志型、...
如何用sed进行十六进制替换

如何用sed进行十六进制替换

现网 teastore 导出的数据文件，通过 vim 和 less 查看时，都发现是乱码，通过 more 查看...
Linux 逻辑卷管理LVM

Linux 逻辑卷管理LVM

逻辑卷管理 LVM 是一个多才多艺的硬盘系统工具。无论在 Linux 或者其他类似的系统，都是非常的好用。传统...
一言一句话
-「」
【腾讯云】云服务器、云数据库、COS、CDN、短信等云产品特惠热卖中
