MySQL-MMM架构部署深度分析

183次阅读

共计 15085 个字符，预计需要花费 38 分钟才能阅读完成。

1 MySQL-MMM 架构部署
1.1 问题

本案例要求熟悉实现 MySQL-MMM 的架构部署，主要包括以下任务：

安装依赖包
安装软件包
配置 MySQL-MMM

1.2 方案

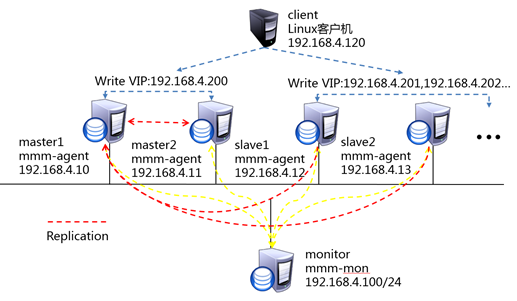

使用 5 台 RHEL 6 虚拟机，如图 - 2 所示。其中 192.168.4.10、192.168.4.11 作为 MySQL 双主服务器，192.168.4.12、192.168.4.13 作为主服务器的从服务器，192.168.4.100 作为 MySQL-MMM 架构中管理监控服务器，实现监控 MySQL 主从服务器的工作状态及决定故障节点的移除或恢复工作，架构搭建完成后使用客户机 192.168.4.120 进行访问，客户机需要安装 MySQL-client 软件包。
MySQL-MMM 架构部署深度分析
图 -2
1.3 步骤

实现此案例需要按照如下步骤进行。

步骤一：安装 MySQL-MMM

1）安装依赖关系（MySQL 集群内 5 台服务器 master1，master2，slave1，slave2，monitor）均需安装

[root@master1 ~]# yum -y install gcc* perl-Date-Manip perl-Date-Manip perl-Date-Manip perl-XML-DOM-XPath perl-XML-Parser perl-XML-RegExp rrdtool perl-Class-Singleton perl perl-DBD-MySQL perl-Params-Validate perl-MailTools perl-Time-HiRes
.. ..

2）安装 MySQL-MMM 软件依赖包（MySQL 集群内 5 台服务器 master1，master2，slave1，slave2，monitor）均需安装，软件包讲师提供

安装安装 Log-Log4perl 类

[root@mysql-master1 ~]# rpm -ivh perl-Log-Log4perl-1.26-1.el6.rf.noarch.rpm
warning: perl-Log-Log4perl-1.26-1.el6.rf.noarch.rpm: Header V3 DSA/SHA1 Signature, key ID 6b8d79e6: NOKEY
Preparing… ######################### [100%]
1:perl-Log-Log4perl ######################## [100%]

安装 Algorithm-Diff 类

[root@mysql-master1 ~]# tar -zxvf Algorithm-Diff-1.1902.tar.gz // 解压安装包
.. ..
[root@mysql-master1 ~]# cd Algorithm-Diff-1.1902 // 切换到安装目录
[root@mysql-master1 Algorithm-Diff-1.1902]# perl Makefile.PL // 生成 makefile 文件
Checking if your kit is complete…
Looks good
Writing Makefile for Algorithm::Diff
[root@mysql-master1 Algorithm-Diff-1.1902]# make && make install // 编译，编译安装
.. ..
[root@mysql-master1 Algorithm-Diff-1.1902]# cd // 切换到软件包目录
[root@mysql-master1 ~]#

安装 Proc-Daemon 类

[root@mysql-master1 ~]# tar -zxvf Proc-Daemon-0.03.tar.gz // 解压安装包
.. ..
[root@mysql-master1 ~]# cd Proc-Daemon-0.03 // 切换到安装目录
[root@mysql-master1 Proc-Daemon-0.03]# perl Makefile.PL // 生成 makefile 文件
Checking if your kit is complete…
Looks good
Writing Makefile for Proc::Daemon
[root@mysql-master1 Proc-Daemon-0.03]# make && make install // 编译，编译安装
.. ..
[root@mysql-master1 Proc-Daemon-0.03]# cd // 切换到软件包目录
[root@mysql-master1 ~]#

安装 Net-ARP 虚拟 IP 分配工具：

[root@mysql-master1 ~]# gunzip Net-ARP-1.0.8.tgz // 使用 gunzip 解压 tgz 格式的安装包
[root@mysql-master1 ~]# tar xvf Net-ARP-1.0.8.tar // 解压 tar 安装包
.. ..
[root@mysql-master1 ~]# cd Net-ARP-1.0.8 // 切换到安装目录
[root@mysql-master1 Net-ARP-1.0.8]# perl Makefile.PL // 生成 makefile 文件
Module Net::Pcap is required for make test!
Checking if your kit is complete…
Looks good
Writing Makefile for Net::ARP
[root@mysql-master1 Net-ARP-1.0.8]# make && make install // 编译，编译安装
.. ..
[root@mysql-master1 Net-ARP-1.0.8]# cd // 切换到软件包目录
[root@mysql-master1 ~]#

安装 Mysql-MMM 软件包：

[root@mysql-master1 ~]# tar xvf mysql-mmm-2.2.1.tar.gz // 解压安装包
.. ..
[root@mysql-master1 ~]# cd mysql-mmm-2.2.1 // 切换到安装目录
[root@mysql-master1 mysql-mmm-2.2.1]# make && make install // 编译，编译安装
.. ..
[root@mysql-master1 mysql-mmm-2.2.1]#

步骤二：修改配置文件

1）修改公共配置文件

本案例中 MySQL 集群的 5 台服务器（master1、master2、slave1、slave2、monitor）都需要配置，可以先配好一台后使用 scp 复制。

[root@master1 ~]# vim /etc/mysql-mmm/mmm_common.conf
active_master_role writer
<host default>
cluster_interface eth0 // 设置主从同步的用户
pid_path /var/run/mmm_agentd.pid
bin_path /usr/lib/mysql-mmm/
replication_user slaveuser // 设置主从同步的用户
replication_password pwd123 // 设置主从同步用户密码
agent_user agent //mmm-agent 控制数据库用户
agent_password agent //mmm-agent 控制数据库用户密码
</host>
<host master1> // 设置第一个主服务器
ip 192.168.4.10 //master1 IP 地址
mode master
peer master2 // 指定另外一台主服务器
</host>
<host master2> // 指定另外一台主服务器
ip 192.168.4.11
mode master
peer master1
</host>
<host slave1> // 设置第一台从服务器
ip 192.168.4.12 //slave1 IP 地址
mode slave // 本段落配置的是 slave 服务器
</host>
<host slave2>
ip 192.168.4.13
mode slave
</host>
<role writer> // 设置写入服务器工作模式
hosts master1,master2 // 提供写的主服务器
ips 192.168.4.200 // 设置 VIP 地址
mode exclusive // 排他模式
</role>
<role reader> // 设置读取服务器工作模式
hosts slave1,slave2 // 提供读的服务器信息
ips 192.168.4.201,192.168.4.202 // 多个虚拟 IP
mode balanced // 均衡模式
</role>
[root@master1 ~]#

2）修改管理主机配置文件（monitor 主机配置）

[root@monitor ~]# vim /etc/mysql-mmm/mmm_mon.conf
include mmm_common.conf
<monitor>
ip 192.168.4.100 // 设置管理主机 IP 地址
pid_path /var/run/mmm_mond.pid
bin_path /usr/lib/mysql-mmm/
status_path /var/lib/misc/mmm_mond.status
ping_ips 192.168.4.10,192.168.4.11,192.168.4.12,192.168.4.13
// 设置被监控数据库
</monitor>
<host default>
monitor_user monitor // 监控数据库 MySQL 用户 monitor_password monitor // 监控数据库 MySQL 用户密码
</host>
debug 0
[root@monitor ~]#

3）修改客户端配置文件

master1 配置

[root@master1 ~]# cat /etc/mysql-mmm/mmm_agent.conf
include mmm_common.conf
this master1

master2 配置

[root@master2 ~]# cat /etc/mysql-mmm/mmm_agent.conf
include mmm_common.conf
this master2

slave1 配置

[root@slave1 ~]# cat /etc/mysql-mmm/mmm_agent.conf
include mmm_common.conf
this slave1

slave2 配置

[root@slave2 ~]# cat /etc/mysql-mmm/mmm_agent.conf
include mmm_common.conf
this slave2

2 MySQL-MMM 架构使用
2.1 问题

本案例要求��于普通版的 MySQL 服务器改造 MMM 架构，完成以下任务操作：

启动 MMM 集群架构
设置集群中服务器为 online 状态

2.2 方案

MySQL-MMM 架构部署完成后需要启动，数据库端启动 mmm-agent 进程，管理端启动 mmm-monitor 进程，启动完成后设置所有数据库主机状态为 online。
2.3 步骤

实现此案例需要按照如下步骤进行。

步骤一：启动 MMM 集群架构

1）启动 mmm-agent 进程

master1 操作：

[root@master1 ~]# /etc/init.d/mysql-mmm-agent start
Daemon bin: ‘/usr/sbin/mmm_agentd’
Daemon pid: ‘/var/run/mmm_agentd.pid’
Starting MMM Agent daemon… Ok

master2 操作：

[root@master2 ~]# /etc/init.d/mysql-mmm-agent start
Daemon bin: ‘/usr/sbin/mmm_agentd’
Daemon pid: ‘/var/run/mmm_agentd.pid’
Starting MMM Agent daemon… Ok

slave1 操作：

[root@master2 ~]# /etc/init.d/mysql-mmm-agent start
Daemon bin: ‘/usr/sbin/mmm_agentd’
Daemon pid: ‘/var/run/mmm_agentd.pid’
Starting MMM Agent daemon… Ok

slave2 操作：

[root@slave2 ~]# /etc/init.d/mysql-mmm-agent start
Daemon bin: ‘/usr/sbin/mmm_agentd’
Daemon pid: ‘/var/run/mmm_agentd.pid’
Starting MMM Agent daemon… Ok

2）启动 mmm-monitor 进程

monitor 主机操作：

[root@monitor ~]# /etc/init.d/mysql-mmm-monitor start
Daemon bin: ‘/usr/sbin/mmm_mond’
Daemon pid: ‘/var/run/mmm_mond.pid’
Starting MMM Monitor daemon: Ok

步骤二：设置集群中服务器为 online 状态

控制命令只能在管理端 monitor 服务器上执行。

查看当前集群中各服务器状态：

[root@monitor ~]# mmm_control show
master1(192.168.4.10) master/AWAITING_RECOVERY. Roles:
master2(192.168.4.11) master/AWAITING_RECOVERY. Roles:
slave1(192.168.4.12) slave/AWAITING_RECOVERY. Roles:
slave2(192.168.4.13) slave/AWAITING_RECOVERY. Roles:

设置 4 台数据库主机状态为 online：

[root@monitor ~]# mmm_control set_online master1
OK: State of ‘master1’ changed to ONLINE. Now you can wait some time and check its new roles!
[root@monitor ~]# mmm_control set_online master2
OK: State of ‘master2’ changed to ONLINE. Now you can wait some time and check its new roles!
[root@monitor ~]# mmm_control set_online slave1
OK: State of ‘slave1’ changed to ONLINE. Now you can wait some time and check its new roles!
[root@monitor ~]# mmm_control set_online slave2
OK: State of ‘slave2’ changed to ONLINE. Now you can wait some time and check its new roles!
[root@monitor ~]#

再次查看当前集群中各服务器状态：

[root@monitor ~]# mmm_control show
master1(192.168.4.10) master/ONLINE. Roles: writer(192.168.4.200)
master2(192.168.4.11) master/ONLINE. Roles:
slave1(192.168.4.12) slave/ONLINE. Roles: reader(192.168.4.201)
slave2(192.168.4.13) slave/ONLINE. Roles: reader(192.168.4.202)
[root@monitor ~]#

步骤三：测试 MySQL-MMM 架构

1）客户机安装 MySQL-client 软件包

[root@client ~]# tar xvf MySQL-5.6.15-1.el6.x86_64.rpm-bundle.tar
.. ..
[root@client ~]# rpm -ivh MySQL-client-5.6.15-1.el6.x86_64.rpm
.. ..

2）MySQL-MMM 虚拟 IP 访问测试

3）主数据库宕机测试

[root@master1 ~]# service mysql stop // 停止 master1 上服务
Shutting down MySQL…. [确定]
[root@master1 ~]#
[root@monitor ~]# mmm_control show // 查看集群内服务器状态

通过输出信息可以看到虚拟 IP 从 master1 切换到 master2：

master1(192.168.4.10) master/HARD_OFFLINE. Roles:
master2(192.168.4.11) master/ONLINE. Roles: writer(192.168.4.200)
slave1(192.168.4.12) slave/ONLINE. Roles: reader(192.168.4.201)
slave2(192.168.4.13) slave/ONLINE. Roles: reader(192.168.4.202)
[root@monitor ~]#
[root@client ~]# mysql -h192.168.4.200 -uroot -ppwd123 -e “show databases” // 访问虚拟 IP 测试
Warning: Using a password on the command line interface can be insecure.
+——————–+
| Database |
+——————–+
| information_schema |
| mysql |
| performance_schema |
| tarena |
| test |
+——————–+
[root@client ~]#

3 MySQL 性能调优
3.1 问题

基于一台普通版的 MySQL 服务器，执行下列操作：

练习 my.cnf 配置相关选项
启用慢查询日志
查看各种系统变量、状态变量

3.2 步骤

实现此案例需要按照如下步骤进行。

步骤一：MySQL 并发及连接控制

max_connections 对应并发客户端连接的数量，增加该值会增加 mysqld 要求的文件描述符的数量。若这个数值太小，可能会经常出现“too many connections”错误。比如默认的数值是 151，可以将其改为 1024。

1）查看当前已建立的连接数

2）查看当前的最大连接数限制

步骤二：MySQL 缓存参数控制

当 Key_reads / Key_read_requests 较低时，可适当加大 key_buffer_size 的缓存值，以提高性能。而增大 sort_buffer_size 的值，可以显著提高 ORDER 和 GROUP 的响应速度。

1）查看 key_read 相关数值

2）查看当前的 key_buffer_size 缓存大小

3）查看当前的 sort_buffer_size 大小

4）查看检索表记录时的读取缓存大小

缓存值 read_buffer_size 和 read_rnd_buffer_size 会影响 SQL 查询的响应速度：

步骤三：MySQL 线程重用和开表控制

分析“已打开表的数量 / 当前可缓存表的数量”，比值不超过 95% 就基本正常。

1）查看当前已打开、一共打开过多少个表

2）查看当前可缓存多少个打开的表

步骤四：MySQL 调整示例：记录慢查询

1）调整 my.cnf 配置文件，启用慢查询

[root@dbsvr1 ~]# vim /etc/my.cnf
[mysqld]
.. ..
slow_query_log=1 // 启用慢查询
slow_query_log_file=mysql-slow.log // 制定慢查询日志文件
long_query_time=5 // 查询耗时超过 5 秒才记录
log_queries_not_using_indexes=1 // 记录未使用索引的查询
[root@dbsvr1 ~]# service mysql restart
Shutting down MySQL….. [确定]
Starting MySQL…. [确定]

2）查看慢查询日志（mysqldumpslow 工具）

[root@dbsvr1 ~]# mysqldumpslow /var/lib/mysql/mysql-slow.log
Reading mysql slow query log from /var/lib/mysql/mysql-slow.log
Count: 1 Time=0.00s (0s) Lock=0.00s (0s) Rows=0.0 (0), 0users@0hosts
.. ..

3）了解与查询相关的缓存选项

查看当前的查询缓存大小：

查看当前的查询缓存统计数据：

步骤五：关于 MySQL 状态和相关变量的查看

1）查看服务器的相关状态值（运行中动态变化）

使用 SHOW GLOBAL STATUS 语句，可结合 LIKE 条件做模糊过滤。

默认有 400 多个状态值：

mysql> SHOW GLOBAL STATUS\G
*************************** 1. row ***************************
Variable_name: Aborted_clients
Value: 0
*************************** 2. row ***************************
Variable_name: Aborted_connects
Value: 0
*************************** 3. row ***************************
Variable_name: Binlog_cache_disk_use
Value: 0
*************************** 4. row ***************************
Variable_name: Binlog_cache_use
Value: 0
*************************** 5. row ***************************
Variable_name: Binlog_stmt_cache_disk_use
Value: 0
.. .. // 省略中间的大量状态值
.. ..
*************************** 435. row ***************************
Variable_name: Threads_connected
Value: 1
*************************** 436. row ***************************
Variable_name: Threads_created
Value: 1
*************************** 437. row ***************************
Variable_name: Threads_running
Value: 1
*************************** 438. row ***************************
Variable_name: Uptime
Value: 5322
*************************** 439. row ***************************
Variable_name: Uptime_since_flush_status
Value: 2283
439 rows in set (0.00 sec)

2）查看服务器的运行选项（一般为静态限制，可通过 my.cnf 文件配置，或 SET 修改）

使用 SHOW VARIABLES 语句，也可结合 LIKE 条件做模糊过滤。

默认也有 400 多个（接近 500 个）配置选项：

mysql> SHOW VARIABLES\G
*************************** 1. row ***************************
Variable_name: auto_increment_increment
Value: 1
*************************** 2. row ***************************
Variable_name: auto_increment_offset
Value: 1
*************************** 3. row ***************************
Variable_name: autocommit
Value: ON
*************************** 4. row ***************************
Variable_name: automatic_sp_privileges
Value: ON
*************************** 5. row ***************************
Variable_name: back_log
Value: 80
.. .. // 省略中间的大量状态值
.. ..
*************************** 486. row ***************************
Variable_name: version_comment
Value: MySQL Cluster Community Server (GPL)
*************************** 487. row ***************************
Variable_name: version_compile_machine
Value: x86_64
*************************** 488. row ***************************
Variable_name: version_compile_os
Value: Linux
*************************** 489. row ***************************
Variable_name: wait_timeout
Value: 28800
*************************** 490. row ***************************
Variable_name: warning_count
Value: 0
490 rows in set (0.01 sec)
