使用NFS与ASM配置Oracle 18c RAC

共计 4397 个字符，预计需要花费 11 分钟才能阅读完成。

对于没有共享存储的环境下，可以使用基于 NFS 的 ASM 来配置 RAC。这里简单描述如何在 Oracle 18c RAC 环境下配置基于 NFS 的 ASM 服务。

1、环境介绍

所用到的主机信息如图中所示：

2、NFS Server 配置

[root@onas ~]# vi /etc/exports
/u02    *(rw,sync,no_wdelay,insecure,no_root_squash)
[root@onas ~]# systemctl restart nfs
[root@onas ~]# showmount -e
Export list for onas:
/u02 *

3、RAC 节点挂载 NFS 共享

RAC 节点分别编辑 /etc/fstab 文件，加入以下内容:

[root@odb01 ~]# vi /etc/fstab
onas:/u02               /u02            nfs     rw,bg,hard,nointr,tcp,vers=3,timeo=600,rsize=32768,wsize=32768,actimeo=0  0 0
[root@odb01 ~]# mount -a
[root@odb02 ~]# vi /etc/fstab
onas:/u02               /u02            nfs     rw,bg,hard,nointr,tcp,vers=3,timeo=600,rsize=32768,wsize=32768,actimeo=0  0 0
[root@odb02 ~]# mount -a

4、安装 Grid 组件

4.1 初始安装

具体的安装过程不做过多描述，只截取几张 ASM 部分的截图。
这里使用第二个选项“Configure ASM on NFS”，使用了此选项后，系统会自动创建共享磁盘。

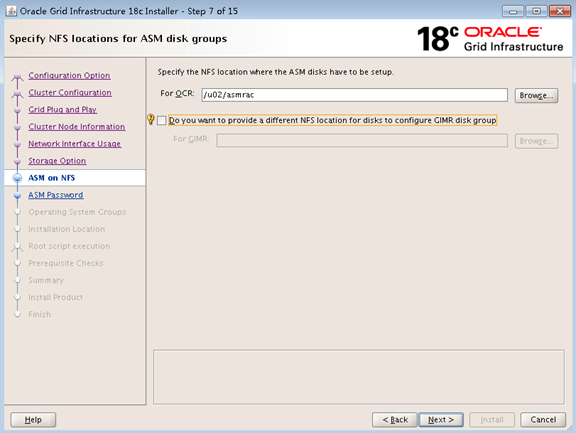

指定 OCR 的位置，下一步。待 Grid 组件安装并配置完成后，默认会创建一块 30G 大小的磁盘 ocrvfdgdisk0，用于 OCRVFDG 磁盘组，如下：

[root@odb01 ~]# la /u02/asmrac/
total 33G
drwxr-xr-x 2 grid oinstall   40 Sep  4 17:05 .
drwxr-xr-x 8 root root     4.0K Sep  4 15:09 ..
-rw-rw---- 1 grid asmadmin  28G Sep  5 09:52 ocrvfdgdisk0

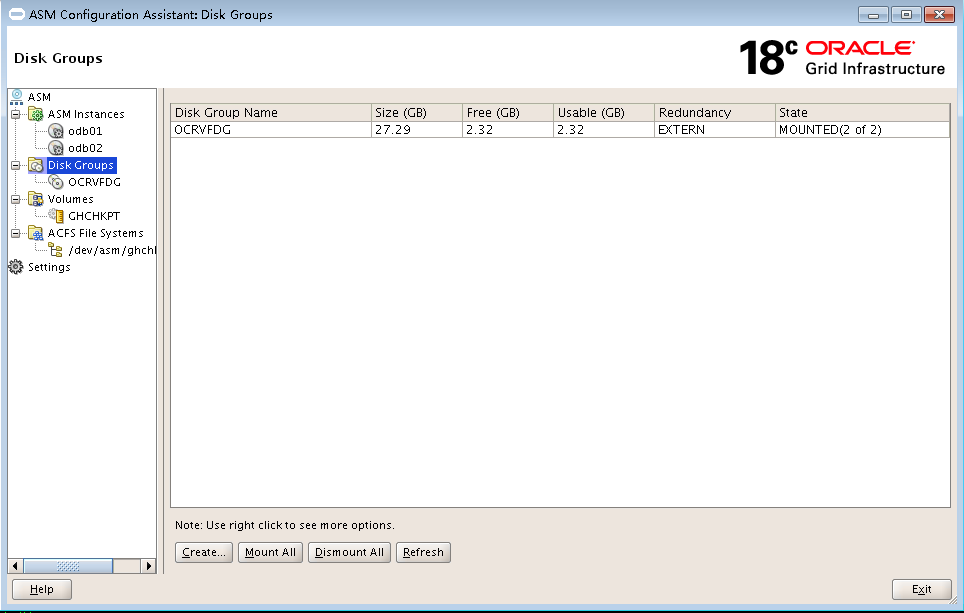

通过 asmca 图形界面查看，如下图所示：

4.2 创建磁盘组

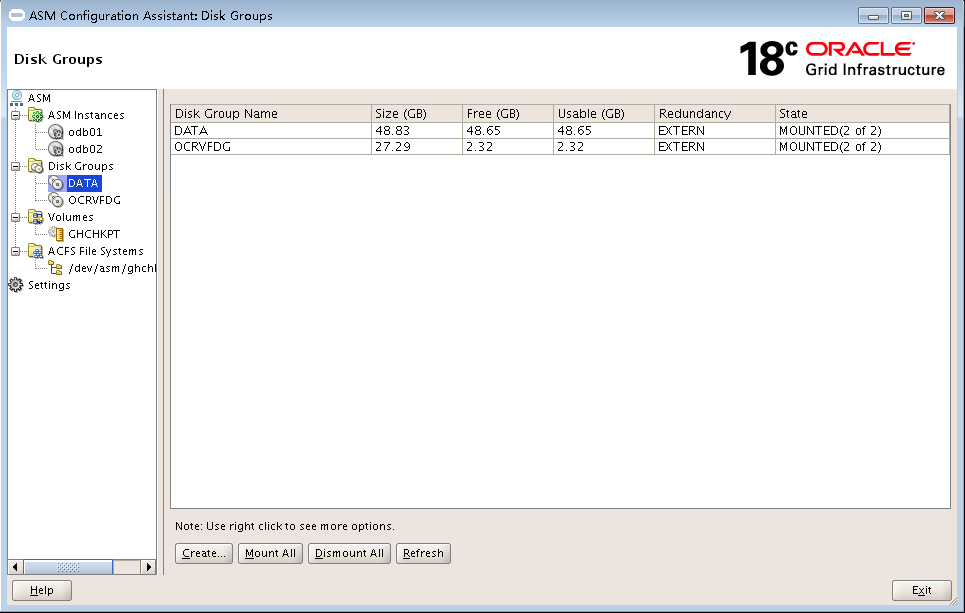

在共享目录下，创建了 10 块虚拟磁盘:asmdisk1~asmdisk10，分别演示使用 asmca 和命令行创建磁盘组。通过 asmca 图形界面创建 data 磁盘组，通过 asmca 命令创建 fra 磁盘组。

[grid@odb01 ~]$ asmca -silent -sysAsmPassword abcABC12 -asmsnmpPassword abcABC12 -createDiskGroup -diskString '/u02/asmrac' -diskGroupName fra -diskList /u02/asmrac/asmdisk6 -redundancy external -au_size 4
[INFO] [DBT-30001] Disk groups created successfully. Check /u01/app/grid/cfgtoollogs/asmca/asmca-180905AM105833.log for details.
// 添加磁盘
[grid@odb01 ~]$ asmca -silent -sysAsmPassword abcABC12 -asmsnmpPassword abcABC12 -addDisk -diskString '/u02/asmrac' -diskGroupName fra -diskList /u02/asmrac/asmdisk7,/u02/asmrac/asmdisk8,/u02/asmrac/asmdisk9
[grid@odb01 ~]$ asmcmd lsdsk -t -G fra
Create_Date  Mount_Date  Repair_Timer  Path
05-SEP-18    05-SEP-18   0             /u02/asmrac/asmdisk6
05-SEP-18    05-SEP-18   0             /u02/asmrac/asmdisk7
05-SEP-18    05-SEP-18   0             /u02/asmrac/asmdisk8
05-SEP-18    05-SEP-18   0             /u02/asmrac/asmdisk9

5、使用 ASMLib 配置

5.1 创建虚拟共享磁盘

[root@onas asmdisks]# for i in  {1..10};do dd if=/dev/zero of=/u02/asmrac/asmdisk$i bs=1024k count=10000;done
[root@odb01 ~]# ll /u02/asmrac/
total 102400000
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk1
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk2
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk3
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk4
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk5
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk6
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk7
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk8
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk9
-rw-r--r-- 1 root root 10485760000 Sep  4 11:41 asmdisk10

5.2 配置 ASMLib 服务

在 RAC 各个节点分别配置 asmlib 服务，如下：

root@odb01 ~]# oracleasm configure -i
Configuring the Oracle ASM library driver.

This will configure the on-boot properties of the Oracle ASM library
driver.  The following questions will determine whether the driver is
loaded on boot and what permissions it will have.  The current values
will be shown in brackets ('[]').  Hitting <ENTER> without typing an
answer will keep that current value.  Ctrl-C will abort.

Default user to own the driver interface []: grid
Default group to own the driver interface []: dba
Start Oracle ASM library driver on boot (y/n) [n]: y
Scan for Oracle ASM disks on boot (y/n) [y]:
Writing Oracle ASM library driver configuration: done
[root@odb01 ~]# oracleasm init
Creating /dev/oracleasm mount point: /dev/oracleasm
Loading module "oracleasm": oracleasm
Configuring "oracleasm" to use device physical block size
Mounting ASMlib driver filesystem: /dev/oracleasm

5.3 创建块设备

如果使用 asmlib，必须使用 losetup 命令创建块设备，如下：

[root@odb01 ~]# for i in {1..10};do losetup /dev/loop$i /u02/asmdisks/asmdisk$i;done
[root@odb01 ~]# ll /dev/loop*
brw-rw---- 1 root disk  7,   1 Sep  4 14:35 /dev/loop1
brw-rw---- 1 root disk  7,  10 Sep  4 14:35 /dev/loop10
brw-rw---- 1 root disk  7,   2 Sep  4 14:35 /dev/loop2
brw-rw---- 1 root disk  7,   3 Sep  4 14:35 /dev/loop3
brw-rw---- 1 root disk  7,   4 Sep  4 14:35 /dev/loop4
brw-rw---- 1 root disk  7,   5 Sep  4 14:35 /dev/loop5
brw-rw---- 1 root disk  7,   6 Sep  4 14:35 /dev/loop6
brw-rw---- 1 root disk  7,   7 Sep  4 14:35 /dev/loop7
brw-rw---- 1 root disk  7,   8 Sep  4 14:35 /dev/loop8
brw-rw---- 1 root disk  7,   9 Sep  4 14:35 /dev/loop9
crw-rw---- 1 root disk 10, 237 Sep  4 14:35 /dev/loop-control
[root@odb02 ~]# for i in {1..10};do losetup /dev/loop$i /u02/asmdisks/asmdisk$i;done
[root@odb02 ~]# ll /dev/loop*

5.4 创建 ASM 磁盘

[root@odb01 ~]# for i in {1..10};do oracleasm createdisk vol$i /dev/loop$i;done
[root@odb02 ~]# oracleasm scandisks
Reloading disk partitions: done
Cleaning any stale ASM disks...
Scanning system for ASM disks...
Instantiating disk "VOL1"
Instantiating disk "VOL2"
Instantiating disk "VOL3"
Instantiating disk "VOL4"
Instantiating disk "VOL5"
Instantiating disk "VOL6"
Instantiating disk "VOL7"
Instantiating disk "VOL8"
Instantiating disk "VOL9"
Instantiating disk "VOL10"

5.5 使用 ASM 磁盘

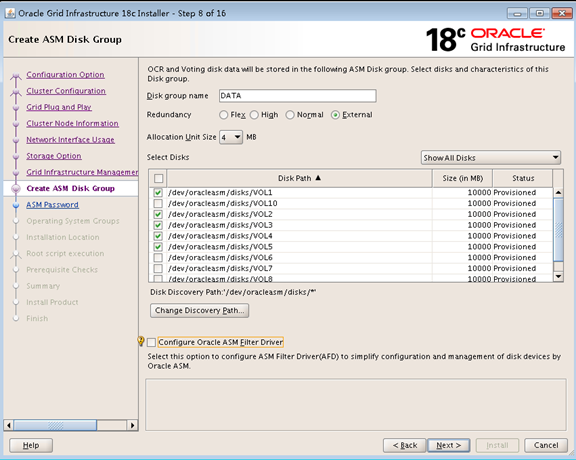

在安装 Grid 组件时，在配置“Storage Option”中选择第一个选项“Configure ASM using block devices”，如下图：

：
