一、问题
经常会在复制的时候遇到这样的问题，需要复制的 xlog 文件找不到了。那么 xlog 文件什么时候删除？又会删除多少保留多少个 xlog 文件？都有哪些 xlog 文件需要保留？本文将从原理上对这些问题进行解读。
二、原理
每次 checkpoint 后都会根据需要删除或者回收不再需要的 xlog 文件。
1、首先估算两次 checkpoint 之间产生的 xlog 量，根据这个量会计算出未来最大的日志文件号从而回收不再需要的文件将其重命名为未来即将使用的日志文件号：
1.1 UpdateCheckPointDistanceEstimate 估算 checkpoint 之前产生的日志量：
if (CheckPointDistanceEstimate < nbytes)// 上次估算量比这次估算的小，则更新为这次的估算量
CheckPointDistanceEstimate = nbytes;
else// 否则，适当增加
CheckPointDistanceEstimate =(0.90 CheckPointDistanceEstimate + 0.10 (double) nbytes);
2、计算上一次 checkpoint 时，所在的文件段号_logSegNo：
XLByteToSeg(PriorRedoPtr, _logSegNo);
3、计算需要保留的文件段号：从该段号_logSegNo 开始的文件都不能被删除，之前的需要删除或回收：根据备机请求以及 wal_keep_segments 计算 KeepLogSeg(recptr, &_logSegNo);
4、遍历 pg_wal 目录下的所有 xlog 文件，进行删除：RemoveOldXlogFiles
4.1 跳过时间线进行比较，如果 pg_wal 目录下的文件比_logSegNo 小则被删除或回收。那么什么条件下次被回收？
–RemoveXlogFile
4.2 计算回收文件重命名的未来最大文件段号 recycleSegNo：
1)如果本次是第一次 checkpoint，则未来最大段号 recycleSegNo= 当前段文件号 +10
2)否则调用函数 XLOGfileslop 计算：
2.1 估算下一次 checkpoint 结束时日志位置：
distance=(2.0+checkpoint_completion_target)CheckPointDistanceEstimate
distance=1.1
recycleSegNo = (XLogSegNo) ceil(((double) PriorRedoPtr + distance) / XLOG_SEG_SIZE);
2.2 minSegNo = PriorRedoPtr / XLOG_SEG_SIZE + ConvertToXSegs(min_wal_size_mb) – 1;
maxSegNo = PriorRedoPtr / XLOG_SEG_SIZE + ConvertToXSegs(max_wal_size_mb) – 1;
2.3 if (recycleSegNo < minSegNo)
recycleSegNo = minSegNo;
if (recycleSegNo > maxSegNo)
recycleSegNo = maxSegNo;
4.3 如果当前段文件号 endlogSegNo < recycleSegNo，则调用 InstallXLogFileSegment 进行回收：
1)在 endlogSegNo 和 recycleSegNo 之间找一个 free slot num，即没有该段文件号的 xlog 文件
2) 将需要删除的文件名命名为该 free slot 号的文件名
3) 如果没有找到 free slot 则直接删除该文件
–RemoveXlogFile
三、代码流程
1、checkpoint 顶层函数 CreateCheckPoint：
CreateCheckPoint：
XLogCtlInsert *Insert = &XLogCtl->Insert;// 标识插入的位置
curInsert = XLogBytePosToRecPtr(Insert->CurrBytePos);// 添加页头大小后的位置
//(((curInsert) % XLOG_BLCKSZ == 0) ? 0 : (XLOG_BLCKSZ – (curInsert) % XLOG_BLCKSZ))
freespace = INSERT_FREESPACE(curInsert);//curInsert 所在页是否有空闲空间
if (freespace == 0){
if (curInsert % XLogSegSize == 0)// 正好一个 xlog 段文件用完，即将使用下一个段文件，则跳过 36 字节
curInsert += SizeOfXLogLongPHD;//36 字节
else//xlog 段文件中正好一页用完，即将使用下一页，则跳过 20 字节
curInsert += SizeOfXLogShortPHD;//20 字节
}
checkPoint.redo = curInsert;//xlog 文件上，实际的即将插入位置
RedoRecPtr = XLogCtl->Insert.RedoRecPtr = checkPoint.redo;
…
// 插入 checkpoint 记录后末尾位置，即下一个 xlog 开始的位置
recptr = XLogInsert(RM_XLOG_ID,shutdown ? XLOG_CHECKPOINT_SHUTDOWN :XLOG_CHECKPOINT_ONLINE);
…
PriorRedoPtr = ControlFile->checkPointCopy.redo;// 上一次 checkpoint 的起始位置
…
if (PriorRedoPtr != InvalidXLogRecPtr){// 上一次 checkpoint 开始到这一次 checkpoint 开始，产生的 XLOG 大小为入参
/*
CheckPointDistanceEstimate：
1、CheckPointDistanceEstimate<RedoRecPtr – PriorRedoPtr 时：RedoRecPtr – PriorRedoPtr
2、CheckPointDistanceEstimate>=RedoRecPtr – PriorRedoPtr 时：0.9*CheckPointDistanceEstimate+0.1*(RedoRecPtr – PriorRedoPtr)
*/
UpdateCheckPointDistanceEstimate(RedoRecPtr – PriorRedoPtr);
//_logSegNo = (PriorRedoPtr) / XLogSegSize
XLByteToSeg(PriorRedoPtr, _logSegNo);
KeepLogSeg(recptr, &_logSegNo);
_logSegNo–;
RemoveOldXlogFiles(_logSegNo, PriorRedoPtr, recptr);
2、两个宏定义
#define UsableBytesInPage (XLOG_BLCKSZ – SizeOfXLogShortPHD)// 注意：不是文件第一页
#define UsableBytesInSegment ((XLOG_SEG_SIZE / XLOG_BLCKSZ) * UsableBytesInPage – (SizeOfXLogLongPHD – SizeOfXLogShortPHD))
3、函数 XLogBytePosToRecPtr
static XLogRecPtr
XLogBytePosToRecPtr(uint64 bytepos)
{
//bytepos：不包括 xlog 页的页头等额外字节占用的大小
fullsegs = bytepos / UsableBytesInSegment;
bytesleft = bytepos % UsableBytesInSegment;
/*
1、如果 bytesleft < XLOG_BLCKSZ-32, 则表示定位到第一页上，则文件偏移值跳过第一页页头大小
2、如果 bytesleft >= XLOG_BLCKSZ-32，则表示定位不是第一页
*/
if (bytesleft < XLOG_BLCKSZ – SizeOfXLogLongPHD){
/* fits on first page of segment */
seg_offset = bytesleft + SizeOfXLogLongPHD;
}else{
/* account for the first page on segment with long header */
seg_offset = XLOG_BLCKSZ;// 先跳过第一页
bytesleft -= XLOG_BLCKSZ – SizeOfXLogLongPHD;// 去掉第一页存放 XLOG 的大小
fullpages = bytesleft / UsableBytesInPage;// 剩下的需要几个页
bytesleft = bytesleft % UsableBytesInPage;// 剩下的偏移
// 文件偏移 = 第一页大小 + 剩下的几个页大小 + 剩下的偏移 + 最后一页的页头
seg_offset += fullpages * XLOG_BLCKSZ + bytesleft + SizeOfXLogShortPHD;
}
//result=(fullsegs) * XLOG_SEG_SIZE + seg_offset
XLogSegNoOffsetToRecPtr(fullsegs, seg_offset, result);
return result;
}
4、函数 KeepLogSeg
static void
KeepLogSeg(XLogRecPtr recptr, XLogSegNo *logSegNo)
{
//segno 为当前 xlog 即将插入位置在第几个文件上
XLByteToSeg(recptr, segno);
//XLogCtl->replicationSlotMinLSN；备机上请求预留的最小值？
keep = XLogGetReplicationSlotMinimumLSN();
/* compute limit for wal_keep_segments first */

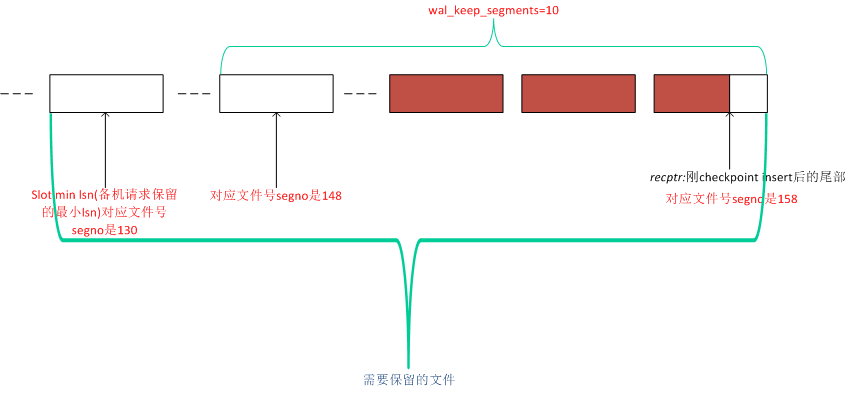

if (wal_keep_segments > 0){
/*
首先计算 wal_keep_segments 得到的限制：
1、比如 wal_keep_segments 值是 10，若当前 insert 的位置的文件号 segno 为 5，那么向前推进到 1
2、否则向前推进 wal_keep_segments 后的 segno 前的可删除
*/
if (segno <= wal_keep_segments)
segno = 1;
else
segno = segno – wal_keep_segments;
}
/* then check whether slots limit removal further */
// 计算 slots 限制，如果其算出的值小于 wal_keep_segments 计算出的值，则需要使用 slotSegNo，slots 还有用，不能删除
if (max_replication_slots > 0 && keep != InvalidXLogRecPtr){
XLByteToSeg(keep, slotSegNo);
if (slotSegNo <= 0)
segno = 1;
else if (slotSegNo < segno)
segno = slotSegNo;
}
/* don’t delete WAL segments newer than the calculated segment */
if (segno < *logSegNo)
*logSegNo = segno;
//note:
// 如果计算出的 segno 比上次 checkpoint 时的文件号 logSegNo 还有小，则取这次计算的 segno
// 如果计算出的 segno 比上次 checkpoint 时的文件号 logSegNo 大，则取上次 checkpoint 时的文件号。
// 因为恢复时如果是主机，读取最新 checkpoint 记录失败后，会读取上一次 checkpoint 记录，如果上次 checkpoint 的文件被删除，这里就读取不到记录了
}
5、函数 RemoveOldXlogFiles
static void
RemoveOldXlogFiles(XLogSegNo segno, XLogRecPtr PriorRedoPtr, XLogRecPtr endptr)
{
// 首先获取 xlog 目录
xldir = AllocateDir(XLOGDIR);
if (xldir == NULL)
ereport(ERROR,
(errcode_for_file_access(),
errmsg(“could not open write-ahead log directory \”%s\”: %m”,
XLOGDIR)));
/*
构建一个 log 文件名，用于判断，该文件之前的 xlog 可以删除。用不到时间线，所以可以使用 0
*/
XLogFileName(lastoff, 0, segno);
while ((xlde = ReadDir(xldir, XLOGDIR)) != NULL){
/* 忽略非 xlog 文件 */
if (!IsXLogFileName(xlde->d_name) &&
!IsPartialXLogFileName(xlde->d_name))
continue;
/*
1、跳过时间线进行比较
*/
if (strcmp(xlde->d_name + 8, lastoff + 8) <= 0){
if (XLogArchiveCheckDone(xlde->d_name)){// 如果没有开启归档：总是 TRUE；否则，归档完成后才为 TRUE
/* Update the last removed location in shared memory first */
//XLogCtl->lastRemovedSegNo = segno;
UpdateLastRemovedPtr(xlde->d_name);
RemoveXlogFile(xlde->d_name, PriorRedoPtr, endptr);
}
}
}
}
6、函数 RemoveXlogFile
RemoveXlogFile(const char *segname, XLogRecPtr PriorRedoPtr, XLogRecPtr endptr)
{
XLByteToSeg(endptr, endlogSegNo);
if (PriorRedoPtr == InvalidXLogRecPtr)
recycleSegNo = endlogSegNo + 10;
else
recycleSegNo = XLOGfileslop(PriorRedoPtr);
snprintf(path, MAXPGPATH, XLOGDIR “/%s”, segname);
if (endlogSegNo <= recycleSegNo &&
lstat(path, &statbuf) == 0 && S_ISREG(statbuf.st_mode) &&
InstallXLogFileSegment(&endlogSegNo, path,
true, recycleSegNo, true))
{
endlogSegNo++;
}else{
rc = durable_unlink(path, LOG);
}
}
7、函数 InstallXLogFileSegment
static bool
InstallXLogFileSegment(XLogSegNo segno, char tmppath,
bool find_free, XLogSegNo max_segno,
bool use_lock)
{
XLogFilePath(path, ThisTimeLineID, segno);
/
•We want to be sure that only one process does this at a time.
*/
if (use_lock)
LWLockAcquire(ControlFileLock, LW_EXCLUSIVE);
if (!find_free)
{
/ Force installation: get rid of any pre-existing segment file /
durable_unlink(path, DEBUG1);// 删除文件并持久化到磁盘
}else{
/ Find a free slot to put it in /
while (stat(path, &stat_buf) == 0){// 获取文件信息并保存到 stat_buf 中，成功返回 0
// 在 segno 和 max_segno 之间找一个空闲的段号，即目录中没有这个段号的 xlog 文件
if ((segno) >= max_segno){
/ Failed to find a free slot within specified range /
if (use_lock)
LWLockRelease(ControlFileLock);
return false;
}
(segno)++;
XLogFilePath(path, ThisTimeLineID, segno);
}
}
if (durable_link_or_rename(tmppath, path, LOG) != 0){// 将 tmppath 重命名为 path 并持久化
if (use_lock)
LWLockRelease(ControlFileLock);
/ durable_link_or_rename already emitted log message */
return false;
}
if (use_lock)
LWLockRelease(ControlFileLock);
return true;
}
：
