部署LVS TUN集群

187次阅读

共计 2584 个字符，预计需要花费 7 分钟才能阅读完成。

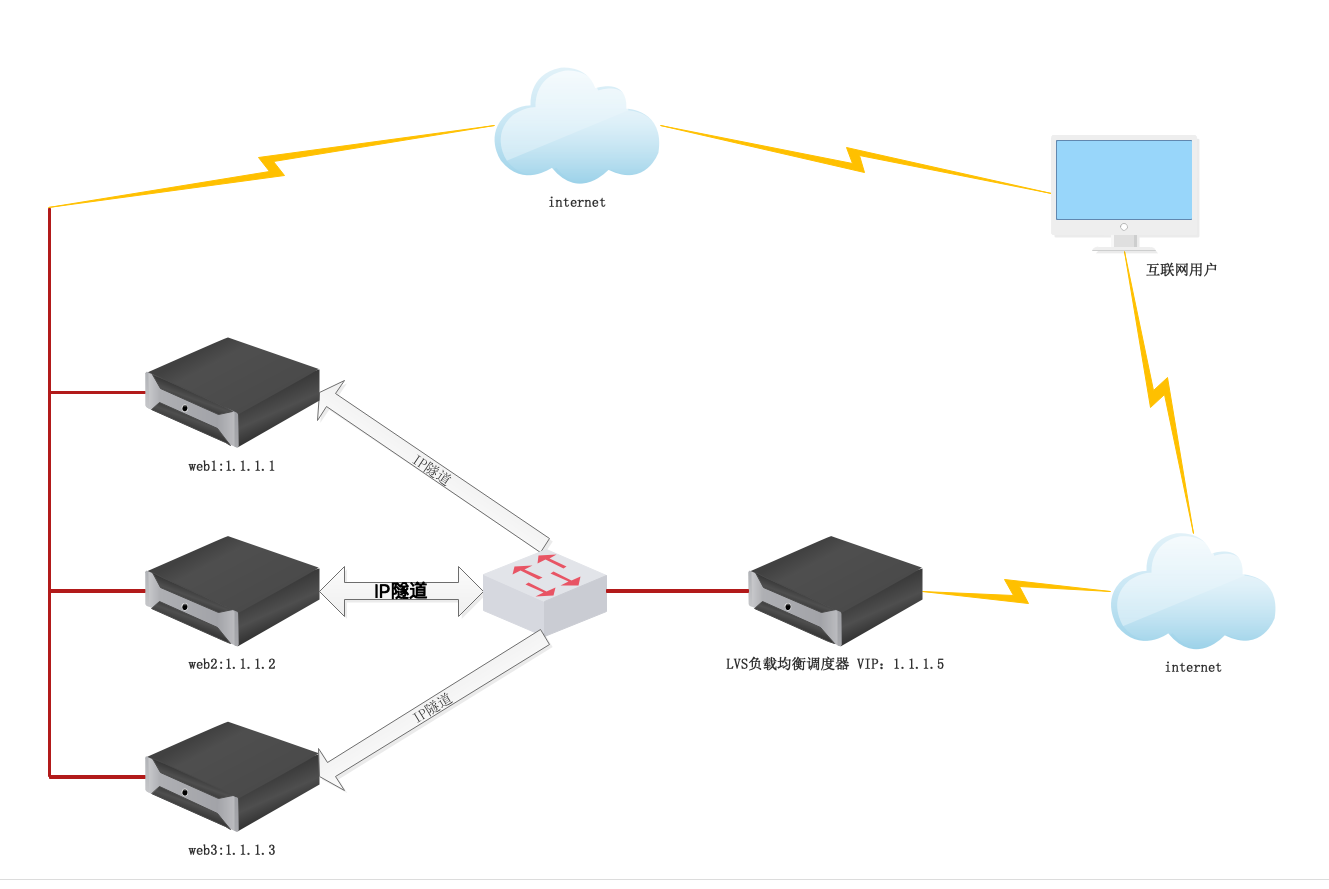

在 NAT 模式中，由于所有的请求及响应的数据包都需要经过 LVS 调度器，如果后端的服务器数量较大，则调度器就会成为整个集群环境的瓶颈。而请求包的大小往往小于响应包，因为响应数据包中包含有客户需要的具体数据，所以 TUN 模式的思路就是将请求与响应分离，让调度器仅处理请求，让真实服务器将响应数据包直接返回给客户端。在 TUN 模式中有一个 IP 隧道，这个 IP 隧道是一种数据包封装技术，可以将原始数据包封装并添加新的包头（包头内容包括新的源地址和端口，新的目标地址和端口），从而实现将一个目标为调度器 VIP 地址的数据包封装，通过隧道转发给后端的真实服务器，通过将客户端发往调度器的原始数据封装，并在其基础上添加新的包头（修改目标地址为调度器选择出来的真实服务器的地址及端口），TUN 模式要求真实服务器可以直接与外部网络连接，真实服务器在收到请求数据包后直接给客户端主机响应数据

部署 LVS TUN 集群

基于 NAT 机制实现。当用户请求到达 director 之后，director 将请求报文的目标地址（即 VIP）改成选定的 realserver 地址，同时将报文的目标端口也改成选定的 realserver 的相应端口，最后将报文请求发送到指定的 realserver。在服务器端得到数据后，realserver 将数据返给 director，而 director 将报文的源地址和源端口改成 VIP 和相应端口，然后把数据发送给用户，完成整个负载调度过程。

1、所有的 realserver 和 director 要在同一个网段内
2、RIP 是私有地址，仅用于集群节点之间进行通信
3、director 同时处理请求和应答数据包
4、realserver 的网关要指向 DIP
5、可以实现端口映射
6、readlserver 可以是任意操作系统
7、director 很可能成为系统性能瓶颈

优点： 负载均衡器只负责将请求包分发给后端节点服务器，而 RS 将应答包直接发给用户。所以，减少了负载均衡器的大量数据流动，负载均衡器不再是系统的瓶颈，就能处理很巨大的请求量，这种方式，一台负载均衡器能够为很多 RS 进行分发。而且跑在公网上就能进行不同地域的分发。

缺点： 隧道模式的 RS 节点需要合法 IP，这种方式需要所有的服务器支持”IP Tunneling”(IP Encapsulation) 协议，服务器可能只局限在部分 Linux 系统上。

部署基于 LVS TUN 模式的 Web 集群

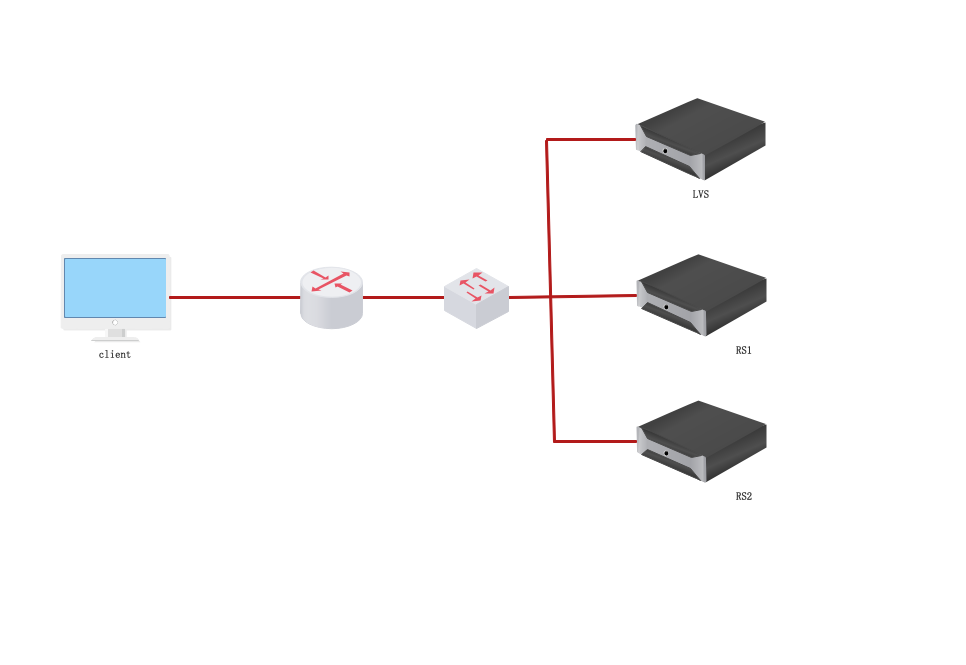

五台安装 CentOS8 的虚拟机一台测试机，一台 LVS 分发器，一台路由器，两台 web 服务器
部署 LVS TUN 集群

关闭 selinux
关闭防火墙
停止 libvirtd.service 服务

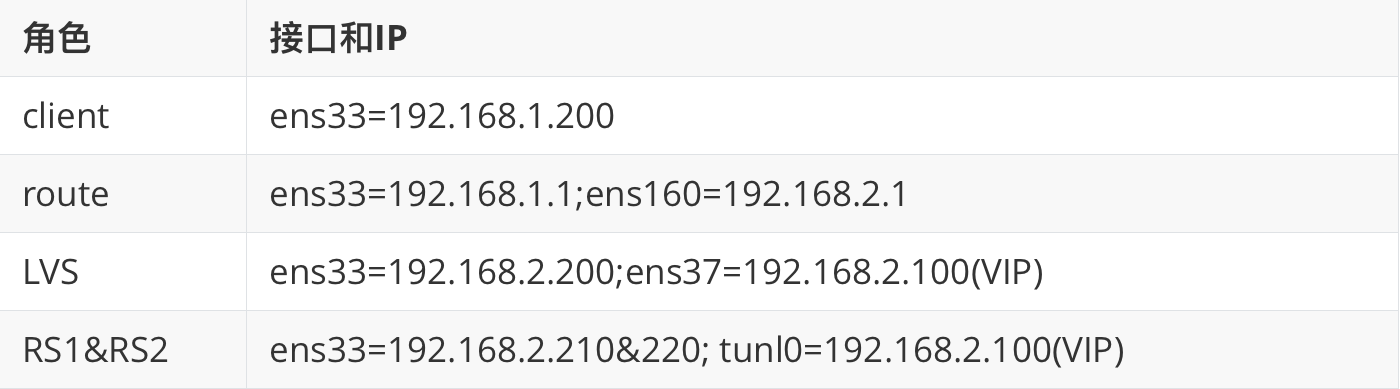

部署 LVS TUN 集群

a、配置路由，开启转发

ens33=192.168.1.1
ens160=192.168.2.1

[root@route ~]# echo 1 > /proc/sys/net/ipv4/ip_forward

b、配置客户端

ens33=192.168.1.200
[root@client ~]# route add default gw 192.168.1.1

c、LVS 负载均衡器设置

ens33=192.168.2.200
ens37=192.168.2.100(VIP)
[root@lvs ~]# route add default gw 192.168.2.1
[root@lvs ~]# ipvsadm -A -t 192.168.2.100:80 -s rr
[root@lvs ~]# ipvsadm -a -t 192.168.2.100:80 -r 192.168.2.220:80 -i
[root@lvs ~]# ipvsadm -a -t 192.168.2.100:80 -r 192.168.2.210:80 -i

d、RS1&RS2 设置

RS1=192.168.2.220
RS2=192.168.2.210

添加 VIP 并设置网关，调整内核参数

RS1
[root@rs1 ~]# route add default gw 192.168.2.1
[root@rs1 ~]# ifconfig tunl0 192.168.2.100 netmask 255.255.255.255 up
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@rs1 ~]# echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
RS2
[root@rs2 ~]# route add default gw 192.168.2.1
[root@rs2 ~]# ifconfig tunl0 192.168.2.100 netmask 255.255.255.255 up
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@rs2 ~]# echo 0 > /proc/sys/net/ipv4/conf/all/rp_filter
安装 web 服务，生成测试页面
RS1
[root@rs1 ~]# dnf install httpd -y
[root@rs1 ~]# echo "rs1" > /var/www/html/index.html
[root@rs1 ~]# systemctl start httpd.service
RS2
[root@rs2 ~]# dnf install httpd -y
[root@rs2 ~]# echo "rs2" > /var/www/html/index.html
[root@rs2 ~]# systemctl start httpd.service

e、客户端测试

[root@client ~]# elinks http://192.168.2.100 --dump
   rs2
[root@client ~]# elinks http://192.168.2.100 --dump
   rs1
[root@client ~]# elinks http://192.168.2.100 --dump
   rs2
[root@client ~]# elinks http://192.168.2.100 --dump
   rs1
