导读 | 在显示你的数据和工作方面我发现了几个科学软件,但是我不会涉及太多方面。因此在这篇文章中,我将谈到一款叫 ImageJ 的热门图像处理软件。特别的,我会介绍 Fiji,这是一款绑定了一系列用于科学图像处理插件的 ImageJ 软件。 |
Fiji 这个名字是一个循环缩略词,很像 GNU。代表着“Fiji Is Just ImageJ”。ImageJ 是科学研究领域进行图像分析的实用工具 —— 例如你可以用它来辨认航拍风景图中树的种类。ImageJ 能划分物品种类。它以插件架构制成,海量插件可供选择以提升使用灵活度。
首先是安装 ImageJ(或 Fiji)。大多数的 ImageJ 发行版都可有该软件包。你愿意的话,可以以这种方式安装它,然后根据你的研究安装所需的独立插件。另一种选择是安装 Fiji 的同时获取最常用的插件。不幸的是,大多数 Linux 发行版的软件中心不会有可用的 Fiji 安装包。幸而,官网上的简单安装文件是可以使用的。这是一个 zip 文件,包含了运行 Fiji 需要的所有文件目录。第一次启动时,你只会看到一个列出了菜单项的工具栏。(图 1)
图 1. 第一次打开 Fiji 有一个最小化的界面。
如果你没有备好图片来练习使用 ImageJ,Fiji 安装包包含了一些示例图片。点击“File”->“Open Samples”的下拉菜单选项(图 2)。这些示例包含了许多你可能有兴趣做的任务。

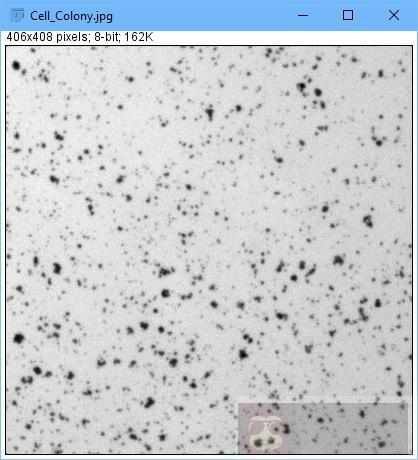

图 2. 案例图片可供学习使用 ImageJ。
如果你安装了 Fiji,而不是单纯的 ImageJ,那么大量插件也会被安装。首先要注意的是自动更新器插件。每次打开 ImageJ,该插件将联网检验 ImageJ 和已安装插件的更新。
所有已安装的插件都在“插件”菜单项中可选。一旦你安装了很多插件,列表会变得冗杂,所以需要精简你选择的插件。你想手动更新的话,点击“Help”->“Update Fiji”菜单项强制检测并获取可用更新的列表(图 3)。

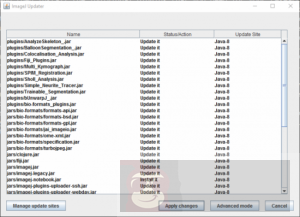

图 3. 强制手动检测可用更新。
那么,现在,用 Fiji/ImageJ 可以做什么呢?举一例,统计图片中的物品数。你可以通过点击“File”->“Open Samples”->“Embryos”来载入示例。
图 4. 用 ImageJ 算出图中的物品数。
第一步给图片设定比例,这样你可以告诉 ImageJ 如何判别物品。首先,选择在工具栏选择线条按钮。然后选择“Analyze”->“Set Scale”,然后就会设置比例尺包含的像素点个数 (图 5)。你可以设置“known distance”为 100,单元为“um”。
图 5. 很多图片分析任务需要对图片设定一个范围。
接下来的步骤是简化图片内的信息。点击“Image”->“Type”->“8-bit”来减少信息量到 8 比特灰度图片。要分隔独立物体点击“Process”->“Binary”->“Make Binary”以自动设置图片门限。(图 6)。

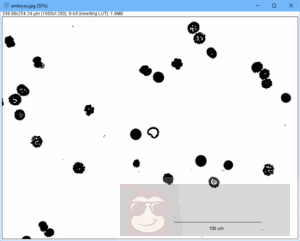

图 6. 有些工具可以自动完成像门限一样的任务。
图片内的物品计数前,你需要移除像比例尺之类的人工操作。可以用矩形选择工具来选中它并点击“Edit”->“Clear”来完成这项操作。现在你可以分析图片看看这里是啥物体。
确保图中没有区域被选中,点击“Analyze”->“Analyze Particles”来弹出窗口来选择最小尺寸,这决定了最后的图片会展示什么(图 7)。
* 图 7. 你可以通过确定最小尺寸生成一个缩减过的图片。*

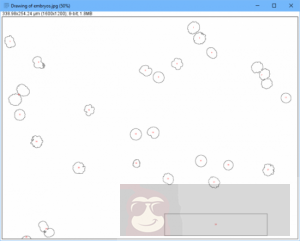

图 8 在总结窗口展示了一个概览。每个最小点也有独立的细节窗口。
图 8. 包含了已知最小点总览清单的输出结果。
当你有一个分析程序可以工作于给定图片类型,你通常需要将相同的步骤应用到一系列图片当中。这可能数以千计,你当然不会想对每张图片手动重复操作。这时候,你可以集中必要步骤到宏,这样它们可以被应用多次。点击插件 ->“Macros”->“Record”,弹出一个新的窗口记录你随后的所有命令。所有步骤完成,你可以将之保存为一个宏文件,并且通过点击“Plugins”->“Macros”->“Run”来在其它图片上重复运行。
如果你有非常特定的工作步骤,你可以简单地打开宏文件并手动编辑它,因为它是一个简单的文本文件。事实上有一套完整的宏语言可供你更加充分地控制图片处理过程。
然而,如果你有真的有非常多的系列图片需要处理,这也将是冗长乏味的工作。这种情况下,前往“Process”->“Batch”->“Macro”,会弹出一个你可以设置批量处理工作的新窗口(图 9)。

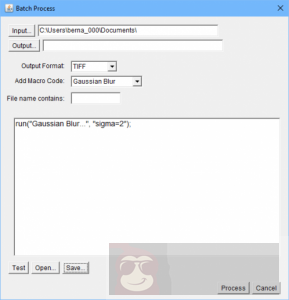

图 9. 对批量输入的图片用单一命令运行宏。
这个窗口中,你能选择应用哪个宏文件、输入图片所在的源目录和你想写入输出图片的输出目录。也可以设置输出文件格式,及通过文件名筛选输入图片中需要使用的。万事具备之后,点击窗口下方的的“Process”按钮开始批量操作。
若这是会重复多次的工作,你可以点击窗口底部的“Save”按钮保存批量处理到一个文本文件。点击也在窗口底部的“Open”按钮重新加载相同的工作。这个功能可以使得研究中最冗余部分自动化,这样你就可以在重点放在实际的科学研究中。
考虑到单单是 ImageJ 主页就有超过 500 个插件和超过 300 种宏可供使用,简短起见,我只能在这篇短文中提出最基本的话题。幸运的是,还有很多专业领域的教程可供使用,项目主页上还有关于 ImageJ 核心的非常棒的文档。如果你觉得这个工具对研究有用,你研究的专业领域也会有很多信息指引你。
作者简介:
Joey Bernard 有物理学和计算机科学的相关背景。这对他在新不伦瑞克大学当计算研究顾问的日常工作大有裨益。他也教计算物理和并行程序规划。
