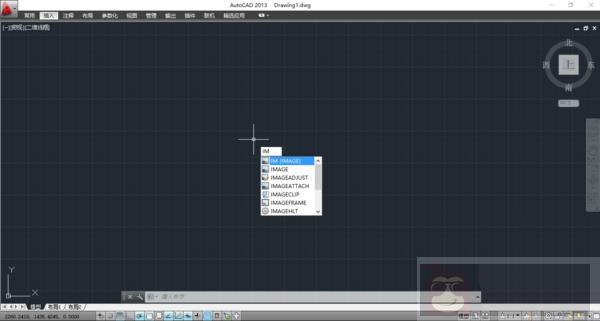

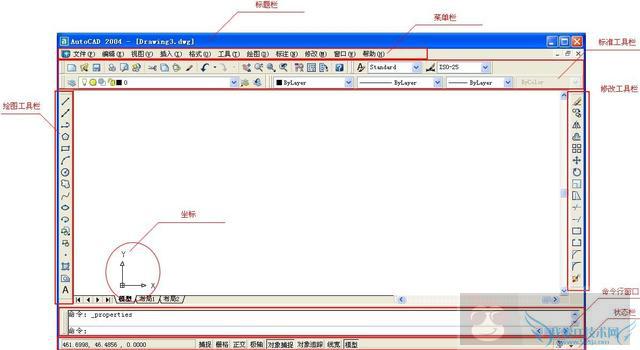

(一)字母类
1、对象特性
MA:属性匹配
ST:文字样式
COL:设置颜色
LA:图层操作
LT:线形
LTS:线形比例
LW:线宽
UN:图形单位
ATT:属性定义
ATE:编辑属性
BO:边界创建,包括创建闭合多段线和面域 EXIT :
QUIT:退出
EXP:输出其它格式文件
IMP:输入文件
OP,PR:自定义 CAD 设置
PRINT:打印
PU:清除垃圾
R:重新生成
REN:重命名
DS:设置极轴追踪
OS:设置捕捉模式
PRE:打印预览
TO:工具栏
V:命名视图
AA:面积
DI:距离
LI:显示图形数据信息
SU:减集
UNI:加集
IN:交集
D:测量
W:写块
G:对相 W 组合
F2:文本窗口
F3:对象捕捉
F4:数字化仪控制
F5:等轴测平面切换
F6:控制状态行上坐标的显示方式
F7:栅格
F9:捕捉栅格
F10:极轴
F11:对象追踪
F12:动态输入
2、绘图命令
PO:点
L:直线
XL:射线
PL:多段线
ML:多线
SPL:样条曲线
POL:正多边形
REC:矩形
C:圆
A:圆弧
DO:圆环
EL:椭圆
REG:面域
MT:多行文本
T:多行文本
B:块定义
I:插入块
W:定义块文件
DIV:等分
H:填充
F8:正交
MA:格式刷
CAL:计算器
3、修改命令
CO:复制
MI:镜像
AR:阵列
O:偏移
RO:旋转
M:移动
E:删除
X:分解
TR:修剪
EX:延伸
S:拉伸
LEN:直线拉长
SC:比例缩放
BR:打断
CHA:倒角
F:倒圆角
PE:多段线编辑
ED:修改文本
AL:对齐
4、视窗缩放
P:平移
Z+空格+空格:实时缩放
Z:局部放大
Z+P:返回上一视图
Z+E:显示全图
5、尺寸标注
DLI:直线标注
DAL:对齐标注
DRA:半径标注
DDI:直径标注
DAN:角度标注
DCE:中心标注
DOR:点标注
TOL:标注形位公差
LE:速引出标注
DBA:基线标注
DCO:连续标注
D:标注样式
DED:编辑标注
DOV:替换标注系统变量

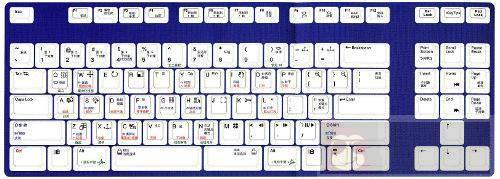

(二)常用 CTRL 快捷键
【CTRL】+1:修改特性【CTRL】+2:设计中心)【CTRL】+O:打开文件【CTRL】+N、M:新建文件【CTRL】+P:打印文件【CTRL】+S:保存文件【CTRL】+Z:放弃【CTRL】+X:剪切【CTRL】+C:复制【CTRL】+V:粘贴【CTRL】+B:栅格捕捉【CTRL】+F:对象捕捉【CTRL】+G:栅格【CTRL】+L:正交【CTRL】+W:对象追踪【CTRL】+U:极轴

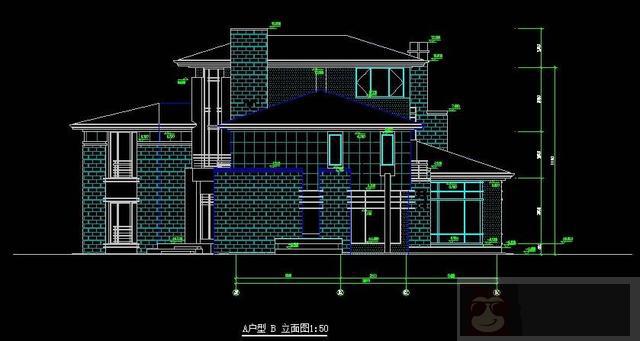

1. 画图前, 先通过输入长宽尺寸画出矩形确定本图的最大尺寸, 接着在编辑菜单中调“全部重生成命令”, 最后滚动滚轮, 直到看到该图为止。
2. 将高版本 CAD 中的图形转为低版本时, 先将高版本图标通过“另存为”打开磁盘, 调出低版本, 然后在选定该低版本, 再“重命名”, 后保存。
3. 文字样式、标注样式等在格式菜单中, 用该命令可修改文字的相关格式。
4. 通过复制及粘贴命令可将 CAD 图复制到 WORD 或 EXCEL 中,但在复制前应将图形通过滚轮将图形最大化显示,然后通过“选定、复制及粘贴”方式即可将该图切换到 WORD 或 EXCEL 中。
5. 坐标通过标注菜单使用,“修剪和拉伸”命令一定要注意到先选择边界. 接着选择要修剪的边。
6. 建筑总图(全站仪)的坐标与数学或电脑中的坐标标注是相反的,所以 X 与 Y 应相反输入才正确。区别: 电脑中输坐标时不能带小数点。
7. 若要重复执行刚执行过的命令,直接回车即可。
