导读 | 时下最热的技术莫过于 Docker 了,很多人都觉得 Docker 是个新技术,其实不然,Docker 除了其编程语言用 go 比较新外,其实它还真不是个新东西,也就是个新瓶装旧酒的东西,所谓的 The New“Old Stuff”。Docker 和 Docker 衍生的东西用到了很多很酷的技术,我会用几篇 文章来把这些技术给大家做个介绍,希望通过这些文章大家可以自己打造一个山寨版的 docker。先从 Linux Namespace 开始。 |
Linux Namespace 是 Linux 提供的一种内核级别环境隔离的方法。不知道你是否还记得很早以前的 Unix 有一个叫 chroot 的系统调用 (通过修改根目录把用户到一个特定目录下),chroot 提供了一种简单的隔离模式:chroot 内部的文件系统无法访问外部的内容。Linux Namespace 在此基础上,提供了对 UTS、IPC、mount、PID、network、User 等的隔离机制。
举个例子,我们都知道,Linux 下的超级父亲进程的 PID 是 1,所以,同 chroot 一样,如果我们可以把用户的进程空间 jail 到某个进程分支下,并像 chroot 那样让其下面的进程 看到的那个超级父进程的 PID 为 1,于是就可以达到资源隔离的效果了 (不同的 PID namespace 中的进程无法看到彼此)

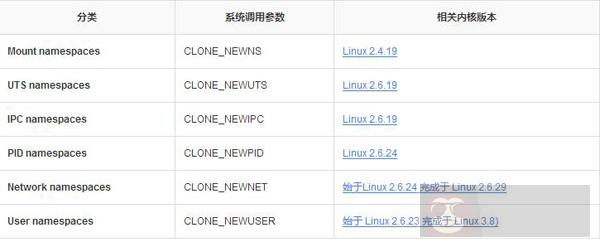

Linux Namespace 有如下种类,
主要是三个系统调用
clone() – 实现线程的系统调用,用来创建一个新的进程,并可以通过设计上述参数达到隔离。
unshare() – 使某进程脱离某个 namespace
setns() – 把某进程加入到某个 namespace
unshare() 和 setns() 都比较简单,大家可以自己 man,我这里不说了。
下面还是让我们来看一些示例 (以下的测试程序最好在 Linux 内核为 3.8 以上的版本中运行,我用的是 ubuntu 14.04)。
首先,我们来看一下一个最简单的 clone() 系统调用的示例,( 后面,我们的程序都会基于这个程序做修改):
#define _GNU_SOURCE
#include
#include
#include
#include
#include
#include
/* 定义一个给 clone 用的栈,栈大小 1M */
#define STACK_SIZE (1024 * 1024)
static char container_stack[STACK_SIZE];
char* const container_args[] = {
"/bin/bash",
NULL
};
int container_main(void* arg)
{printf("Container - inside the container!/n");
/* 直接执行一个 shell,以便我们观察这个进程空间里的资源是否被隔离了 */
execv(container_args[0], container_args);
printf("Something's wrong!/n");
return 1;
}
int main()
{printf("Parent - start a container!/n");
/* 调用 clone 函数,其中传出一个函数,还有一个栈空间的(为什么传尾指针,因为栈是反着的)*/
int container_pid = clone(container_main, container_stack+STACK_SIZE, SIGCHLD, NULL);
/* 等待子进程结束 */
waitpid(container_pid, NULL, 0);
printf("Parent - container stopped!/n");
return 0;
}
从上面的程序,我们可以看到,这和 pthread 基本上是一样的玩法。但是,对于上面的程序,父子进程的进程空间是没有什么差别的,父进程能访问到的子进程也能。
下面,让我们来看几个例子看看,Linux 的 Namespace 是什么样的。
下面的代码,我略去了上面那些头文件和数据结构的定义,只有最重要的部分。
int container_main(void* arg)
{printf("Container - inside the container!/n");
sethostname("container",10); /* 设置 hostname */
execv(container_args[0], container_args);
printf("Something's wrong!/n");
return 1;
}
int main()
{printf("Parent - start a container!/n");
int container_pid = clone(container_main, container_stack+STACK_SIZE,
CLONE_NEWUTS | SIGCHLD, NULL); /* 启用 CLONE_NEWUTS Namespace 隔离 */
waitpid(container_pid, NULL, 0);
printf("Parent - container stopped!/n");
return 0;
}
运行上面的程序你会发现 (需要 root 权限),子进程的 hostname 变成了 container。
hchen@ubuntu:~$ sudo ./uts
Parent - start a container!
Container - inside the container!
root@container:~# hostname
container
root@container:~# uname -n
container
IPC 全称 Inter-Process Communication,是 Unix/Linux 下进程间通信的一种方式,IPC 有共享内存、信号量、消息队列等方法。所以,为了隔离,我们也需要把 IPC 给隔离开来,这样,只有在同一个 Namespace 下的进程才能相互通信。如果你熟悉 IPC 的原理的话,你会知道,IPC 需要有一个全局的 ID,即然是全局的,那么就意味着我们的 Namespace 需要对这个 ID 隔离,不能让别的 Namespace 的进程看到。
要启动 IPC 隔离,我们只需要在调用 clone 时加上 CLONE_NEWIPC 参数就可以了。
int container_pid = clone(container_main, container_stack+STACK_SIZE,
CLONE_NEWUTS | CLONE_NEWIPC | SIGCHLD, NULL);
首先,我们先创建一个 IPC 的 Queue(如下所示,全局的 Queue ID 是 0)
hchen@ubuntu:~$ ipcmk -Q
Message queue id: 0
hchen@ubuntu:~$ ipcs -q
------ Message Queues --------
key msqid owner perms used-bytes messages
0xd0d56eb2 0 hchen 644 0 0
如果我们运行没有 CLONE_NEWIPC 的程序,我们会看到,在子进程中还是能看到这个全启的 IPC Queue。
hchen@ubuntu:~$ sudo ./uts
Parent - start a container!
Container - inside the container!
root@container:~# ipcs -q
------ Message Queues --------
key msqid owner perms used-bytes messages
0xd0d56eb2 0 hchen 644 0 0
但是,如果我们运行加上了 CLONE_NEWIPC 的程序,我们就会下面的结果:
root@ubuntu:~$ sudo./ipc
Parent - start a container!
Container - inside the container!
root@container:~/linux_namespace# ipcs -q
------ Message Queues --------
key msqid owner perms used-bytes messages
我们可以看到 IPC 已经被隔离了。
我们继续修改上面的程序:
int container_main(void* arg)
{
/* 查看子进程的 PID,我们可以看到其输出子进程的 pid 为 1 */
printf("Container [%5d] - inside the container!/n", getpid());
sethostname("container",10);
execv(container_args[0], container_args);
printf("Something's wrong!/n");
return 1;
}
int main()
{printf("Parent [%5d] - start a container!/n", getpid());
/* 启用 PID namespace - CLONE_NEWPID*/
int container_pid = clone(container_main, container_stack+STACK_SIZE,
CLONE_NEWUTS | CLONE_NEWPID | SIGCHLD, NULL);
waitpid(container_pid, NULL, 0);
printf("Parent - container stopped!/n");
return 0;
}
运行结果如下 (我们可以看到,子进程的 pid 是 1 了):
hchen@ubuntu:~$ sudo ./pid
Parent [3474] - start a container!
Container [1] - inside the container!
root@container:~# echo $$
PID 为 1,在传统的 UNIX 系统中,PID 为 1 的进程是 init,地位非常特殊。他作为所有进程的父进程,有很多特权 (比如:屏蔽信号等),另外,其还会为检查所有进程的状态,我们知道,如果某个子进程脱离了父进程 (父进程没有 wait 它),那么 init 就会负责回收资源并结束这个子进程。所以,要做到进程空间的隔离,首先要创建出 PID 为 1 的进程,最好就像 chroot 那样,把子进程的 PID 在容器内变成 1。
但是,我们会发现,在子进程的 shell 里输入 ps,top 等命令,我们还是可以看得到所有进程。说明并没有完全隔离。这是因为,像 ps, top 这些命令会去读 /proc 文件系统,所以,因为 /proc 文件系统在父进程和子进程都是一样的,所以这些命令显示的东西都是一样的。
所以,我们还需要对文件系统进行隔离。
下面的例程中,我们在启用了 mount namespace 并在子进程中重新 mount 了 /proc 文件系统。
int container_main(void* arg)
{printf("Container [%5d] - inside the container!/n", getpid());
sethostname("container",10);
/* 重新 mount proc 文件系统到 /proc 下 */
system("mount -t proc proc /proc");
execv(container_args[0], container_args);
printf("Something's wrong!/n");
return 1;
}
int main()
{printf("Parent [%5d] - start a container!/n", getpid());
/* 启用 Mount Namespace - 增加 CLONE_NEWNS 参数 */
int container_pid = clone(container_main, container_stack+STACK_SIZE,
CLONE_NEWUTS | CLONE_NEWPID | CLONE_NEWNS | SIGCHLD, NULL);
waitpid(container_pid, NULL, 0);
printf("Parent - container stopped!/n");
return 0;
}
运行结果如下:
hchen@ubuntu:~$ sudo ./pid.mnt
Parent [3502] - start a container!
Container [1] - inside the container!
root@container:~# ps -elf
F S UID PID PPID C PRI NI ADDR SZ WCHAN STIME TTY TIME CMD
4 S root 1 0 0 80 0 - 6917 wait 19:55 pts/2 00:00:00 /bin/bash
0 R root 14 1 0 80 0 - 5671 - 19:56 pts/2 00:00:00 ps -elf
上面,我们可以看到只有两个进程,而且 pid= 1 的进程是我们的 /bin/bash。我们还可以看到 /proc 目录下也干净了很多:
root@container:~# ls /proc
1 dma key-users net sysvipc
16 driver kmsg pagetypeinfo timer_list
acpi execdomains kpagecount partitions timer_stats
asound fb kpageflags sched_debug tty
buddyinfo filesystems loadavg schedstat uptime
bus fs locks scsi version
cgroups interrupts mdstat self version_signature
cmdline iomem meminfo slabinfo vmallocinfo
consoles ioports misc softirqs vmstat
cpuinfo irq modules stat zoneinfo
crypto kallsyms mounts swaps
devices kcore mpt sys
diskstats keys mtrr sysrq-trigger
下图,我们也可以看到在子进程中的 top 命令只看得到两个进程了。
![Docker 基础技术:Linux Namespace(上) Docker 基础技术:Linux Namespace(上)](https://s.xgss.net/sky/2024-07-24/7f2234a7c769f8746ee76c2661dcb0a1.jpg)
这里,多说一下。在通过 CLONE_NEWNS 创建 mount namespace 后,父进程会把自己的文件结构复制给子进程中。而子进程中新的 namespace 中的所有 mount 操作都只影响自身的文件系统,而不对外界产生任何影响。这样可以做到比较严格地隔离。
你可能会问,我们是不是还有别的一些文件系统也需要这样 mount? 是的。
下面我将向演示一个“山寨镜像”,其模仿了 Docker 的 Mount Namespace。
首先,我们需要一个 rootfs,也就是我们需要把我们要做的镜像中的那些命令什么的 copy 到一个 rootfs 的目录下,我们模仿 Linux 构建如下的目录:
hchen@ubuntu:~/rootfs$ ls
bin dev etc home lib lib64 mnt opt proc root run sbin sys tmp usr var
然后,我们把一些我们需要的命令 copy 到 rootfs/bin 目录中 (sh 命令必需要 copy 进去,不然我们无法 chroot)
hchen@ubuntu:~/rootfs$ ls ./bin ./usr/bin
./bin:
bash chown gzip less mount netstat rm tabs tee top tty
cat cp hostname ln mountpoint ping sed tac test touch umount
chgrp echo ip ls mv ps sh tail timeout tr uname
chmod grep kill more nc pwd sleep tar toe truncate which
./usr/bin:
awk env groups head id mesg sort strace tail top uniq vi wc xargs
注:你可以使用 ldd 命令把这些命令相关的那些 so 文件 copy 到对应的目录:
hchen@ubuntu:~/rootfs/bin$ ldd bash
linux-vdso.so.1 => (0x00007fffd33fc000)
libtinfo.so.5 => /lib/x86_64-linux-gnu/libtinfo.so.5 (0x00007f4bd42c2000)
libdl.so.2 => /lib/x86_64-linux-gnu/libdl.so.2 (0x00007f4bd40be000)
libc.so.6 => /lib/x86_64-linux-gnu/libc.so.6 (0x00007f4bd3cf8000)
/lib64/ld-linux-x86-64.so.2 (0x00007f4bd4504000)
下面是我的 rootfs 中的一些 so 文件:
hchen@ubuntu:~/rootfs$ ls ./lib64 ./lib/x86_64-linux-gnu/
./lib64:
ld-linux-x86-64.so.2
./lib/x86_64-linux-gnu/:
libacl.so.1 libmemusage.so libnss_files-2.19.so libpython3.4m.so.1
libacl.so.1.1.0 libmount.so.1 libnss_files.so.2 libpython3.4m.so.1.0
libattr.so.1 libmount.so.1.1.0 libnss_hesiod-2.19.so libresolv-2.19.so
libblkid.so.1 libm.so.6 libnss_hesiod.so.2 libresolv.so.2
libc-2.19.so libncurses.so.5 libnss_nis-2.19.so libselinux.so.1
libcap.a libncurses.so.5.9 libnss_nisplus-2.19.so libtinfo.so.5
libcap.so libncursesw.so.5 libnss_nisplus.so.2 libtinfo.so.5.9
libcap.so.2 libncursesw.so.5.9 libnss_nis.so.2 libutil-2.19.so
libcap.so.2.24 libnsl-2.19.so libpcre.so.3 libutil.so.1
libc.so.6 libnsl.so.1 libprocps.so.3 libuuid.so.1
libdl-2.19.so libnss_compat-2.19.so libpthread-2.19.so libz.so.1
libdl.so.2 libnss_compat.so.2 libpthread.so.0
libgpm.so.2 libnss_dns-2.19.so libpython2.7.so.1
libm-2.19.so libnss_dns.so.2 libpython2.7.so.1.0
包括这些命令依赖的一些配置文件:
hchen@ubuntu:~/rootfs$ ls ./etc
bash.bashrc group hostname hosts ld.so.cache nsswitch.conf passwd profile
resolv.conf shadow
你现在会说,我靠,有些配置我希望是在容器起动时给他设置的,而不是 hard code 在镜像中的。比如:/etc/hosts,/etc/hostname,还有 DNS 的 /etc/resolv.conf 文件。好的。那我们在 rootfs 外面,我们再创建一个 conf 目录,把这些文件放到这个目录中。
hchen@ubuntu:~$ ls ./conf
hostname hosts resolv.conf
这样,我们的父进程就可以动态地设置容器需要的这些文件的配置,然后再把他们 mount 进容器,这样,容器的镜像中的配置就比较灵活了。
好了,终于到了我们的程序。
#define _GNU_SOURCE
#include
#include
#include
#include
#include
#include
#include
#define STACK_SIZE (1024 * 1024)
static char container_stack[STACK_SIZE];
char* const container_args[] = {
"/bin/bash",
"-l",
NULL
};
int container_main(void* arg)
{printf("Container [%5d] - inside the container!/n", getpid());
//set hostname
sethostname("container",10);
//remount "/proc" to make sure the "top" and "ps" show container's information
if (mount("proc", "rootfs/proc", "proc", 0, NULL) !=0 ) {perror("proc");
}
if (mount("sysfs", "rootfs/sys", "sysfs", 0, NULL)!=0) {perror("sys");
}
if (mount("none", "rootfs/tmp", "tmpfs", 0, NULL)!=0) {perror("tmp");
}
if (mount("udev", "rootfs/dev", "devtmpfs", 0, NULL)!=0) {perror("dev");
}
if (mount("devpts", "rootfs/dev/pts", "devpts", 0, NULL)!=0) {perror("dev/pts");
}
if (mount("shm", "rootfs/dev/shm", "tmpfs", 0, NULL)!=0) {perror("dev/shm");
}
if (mount("tmpfs", "rootfs/run", "tmpfs", 0, NULL)!=0) {perror("run");
}
/*
* 模仿 Docker 的从外向容器里 mount 相关的配置文件
* 你可以查看:/var/lib/docker/containers// 目录,* 你会看到 docker 的这些文件的。*/
if (mount("conf/hosts", "rootfs/etc/hosts", "none", MS_BIND, NULL)!=0 ||
mount("conf/hostname", "rootfs/etc/hostname", "none", MS_BIND, NULL)!=0 ||
mount("conf/resolv.conf", "rootfs/etc/resolv.conf", "none", MS_BIND, NULL)!=0 ) {perror("conf");
}
/* 模仿 docker run 命令中的 -v, --volume=[] 参数干的事 */
if (mount("/tmp/t1", "rootfs/mnt", "none", MS_BIND, NULL)!=0) {perror("mnt");
}
/* chroot 隔离目录 */
if (chdir("./rootfs") != 0 || chroot("./") != 0 ){perror("chdir/chroot");
}
execv(container_args[0], container_args);
perror("exec");
printf("Something's wrong!/n");
return 1;
}
int main()
{printf("Parent [%5d] - start a container!/n", getpid());
int container_pid = clone(container_main, container_stack+STACK_SIZE,
CLONE_NEWUTS | CLONE_NEWIPC | CLONE_NEWPID | CLONE_NEWNS | SIGCHLD, NULL);
waitpid(container_pid, NULL, 0);
printf("Parent - container stopped!/n");
return 0;
}
sudo 运行上面的程序,你会看到下面的挂载信息以及一个所谓的“镜像”:
hchen@ubuntu:~$ sudo ./mount
Parent [4517] - start a container!
Container [1] - inside the container!
root@container:/# mount
proc on /proc type proc (rw,relatime)
sysfs on /sys type sysfs (rw,relatime)
none on /tmp type tmpfs (rw,relatime)
udev on /dev type devtmpfs (rw,relatime,size=493976k,nr_inodes=123494,mode=755)
devpts on /dev/pts type devpts (rw,relatime,mode=600,ptmxmode=000)
tmpfs on /run type tmpfs (rw,relatime)
/dev/disk/by-uuid/18086e3b-d805-4515-9e91-7efb2fe5c0e2 on /etc/hosts type ext4 (rw,relatime,errors=remount-ro,data=ordered)
/dev/disk/by-uuid/18086e3b-d805-4515-9e91-7efb2fe5c0e2 on /etc/hostname type ext4 (rw,relatime,errors=remount-ro,data=ordered)
/dev/disk/by-uuid/18086e3b-d805-4515-9e91-7efb2fe5c0e2 on /etc/resolv.conf type ext4 (rw,relatime,errors=remount-ro,data=ordered)
root@container:/# ls /bin /usr/bin
/bin:
bash chmod echo hostname less more mv ping rm sleep tail test top truncate uname
cat chown grep ip ln mount nc ps sed tabs tar timeout touch tty which
chgrp cp gzip kill ls mountpoint netstat pwd sh tac tee toe tr umount
/usr/bin:
awk env groups head id mesg sort strace tail top uniq vi wc xargs
关于如何做一个 chroot 的目录,这里有个工具叫 DebootstrapChroot,你可以顺着链接去看看 (英文的哦)
接下来的事情,你可以自己玩了,我相信你的想像力。:)
今天的内容就介绍到这里,在 Docker 基础技术:Linux Namespace(下篇)中,我将向你介绍 User Namespace、Network Namespace 以及 Namespace 的其它东西。
![post-qrcode](https://www.xgss.net/wp-content/uploads/2023/07/二维码-微信公众号256x256.jpg)
