导读 | MAC(Media Access Control, 介质访问控制)计算机通过它来定义并识别网络设备的位置。在嵌入式 linux 学习中不可避免也会遇到 MAC,本文主要描述了如何通过操作 OTP 来读取嵌入式 linux 设备网卡中的 MAC 地址! |

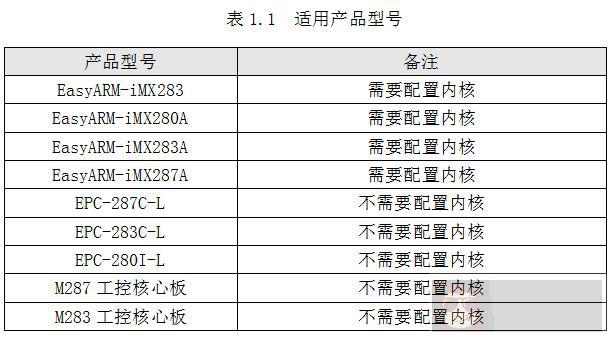

这里主要介绍读取网卡 MAC 地址的方法,适用于 EasyARM-i.MX287A 开发套件,其应用原理及配套示例也适用于下表 1.1 所列出的产品型号。
MAC(Media Access Control, 介质访问控制)是用来定义网络设备的位置。用来表示互联网上每一个站点的标识符,采用十六进制数表示,共六个字节 (48 位)。其中,前三个字节是由 IEEE 的注册管理机构 RA 负责给不同厂家分配的代码(高位 24 位),也称为“编制上唯一的标识符”(Organizationally Unique Identifier),后三个字节(低位 24 位) 由各厂家自行指派给生产的适配器接口,称为扩展标识符(唯一性)。一个地址块可以生成 2^24 个不同的地址。MAC 地址实际上就是适配器地址或适配器标识符。MAC 具有全球唯一性。
“网卡的默认 MAC”是广州致远电子股份有限公司针对 Awork 开发套件和 M283、M287 工控核心板开发的一项功能,通过芯片的 OTP 来存储网卡 MAC 地址,我公司出厂的核心板和开发套件的 MAC 地址的前两个字节固定为“0x00”,“0x04”, 后四个字节保存在 OTP 中,本文档主要描述了如何通过操作 OTP 来读取网卡 MAC 地址。
在内核配置 OTP 选项,编译出的内核启动后,在文件系统中会导出 OTP 设备文件,通过操作这些设备文件来读取信息。可以将已经注册的网卡 MAC 信息首先固化到 OTP 中,在应用层就可以读取。MAC0 地址的低 4 位可以通过设备文件“/sys/fsl_otg/SBK0”读取,MAC1 地址的低 4 位可以通过设备文件“/sys/fsl_otg/SBK1”读取。
注意:如果使用的是 M287、M283 工控板,不需要配置内核。
内核编译
进入 linux-2.6.35.3 目录。执行 make menuconfig 配置内核。配置步骤如下:
sok@zlgmcu:~$ cd linux-2.6.35.3/
sok@zlgmcu:~/linux-2.6.35.3$ make menuconfig

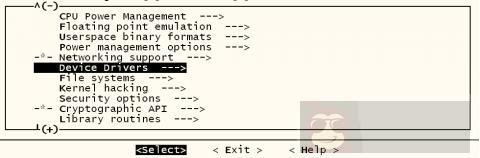

按回车键,进入 Device Drivers 选项,如下图 1 所示。
图 1 内核配置
按回车键,进入 Chracter devices 选项。如下图 2 所示。
图 2 内核配置

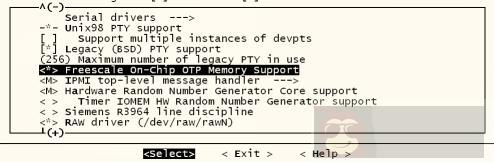

按空格键,选择 <*> Freescale On-Chip OTP Memory Support 选项,如图 3 内核配置图 3 所示。
图 3 内核配置
按回车键,保存退出。
在当前目录下执行如下命令编译内核,参考命令如下:
vmuser@Linux-host:~/ linux-2.6.35.3$ make clean
vmuser@Linux-host:~/ linux-2.6.35.3$ make uImage
内核固件位于“arch/arm/boot/uImage”,将生成的内核固件通过 TF 卡烧写到 NANDFlash。
下面介绍读取网卡 MAC 操作过程,其实质是操作 OTP 设备文件。
将本文档目录下 MAC.sh 文件通过 U 盘或 TF 卡拷贝到 EasyARM-i.MX287A 开发套件,修改文件权限为可执行权限,参考命令如下:
root@EasyARM-iMX28x ~# chmod 777 MAC.sh
root@EasyARM-iMX28x ~# ./MAC.sh
执行后,查看网络设备,MAC 如图 5 所示。
图 5 网络设备图
查看“/sys/fsl_otp/HW_OCOTP_SRK1”和“/sys/fsl_otp/HW_OCOTP_SRK0”设备。可以发现,网卡 MAC 低 4 位其实就是保存在 OTP 中的值,如图 6 所示。
图 6 OTP 读取图
