导读 | OTN(Optical Transport Network,光传送网) 是一个层次化网络,业务信号在不同层次之间进行传输。 |
![三张图助您掌握 OTN 分层结构 三张图助您掌握 OTN 分层结构](https://www.xgss.net/wp-content/themes/puock/assets/img/z/load.svg)

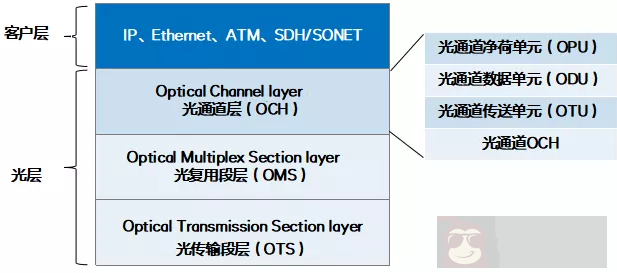

根据 ITU- T 国际电信联盟规定,OTN 分为 7 层结构:
![三张图助您掌握 OTN 分层结构 三张图助您掌握 OTN 分层结构](https://www.xgss.net/wp-content/themes/puock/assets/img/z/load.svg)
客户信号层:指 OTN 网络所要承载的业务信号,包括 IP、以太网、SDH 等。OPU(Optical Channel Payload Unit,光通道净荷单元):用来适配业务信号,使其适合在光通道上传输。ODU(Optical Channel Data Unit,光通道数据单元):以 OPU 为净负荷,增加相应开销,提供端到端光通道的性能监测。实现业务信号在 OTN 网络端到端的传送。OTU(Optical Channel Transport Unit,光通道传送单元):以 ODU 为净负荷,增加相应开销,提供 FEC 功能和对 OTU 段的性能监测。实现业务信号在 OTN 网络 3R 再生点之间传送。OCH(Optical Channel layer,光通道层):为业务信号提供端到端的组网功能,每个光通道 OCH 占用一个光波长,实现接入点之间的业务信号传送。OMS(Optical Multiplex Section layer,光复用段层):为经过波分复用的多波长信号提供组网功能,实现光通道在接入点之间的传送。OTS(Optical Transmission Section layer,光传输段层):提供在光纤上传输光信号的功能,实现光复用段在接入点之间的传送。 由邮寄快递来类比 OTN 分层结构。
![三张图助您掌握 OTN 分层结构 三张图助您掌握 OTN 分层结构](https://www.xgss.net/wp-content/themes/puock/assets/img/z/load.svg)

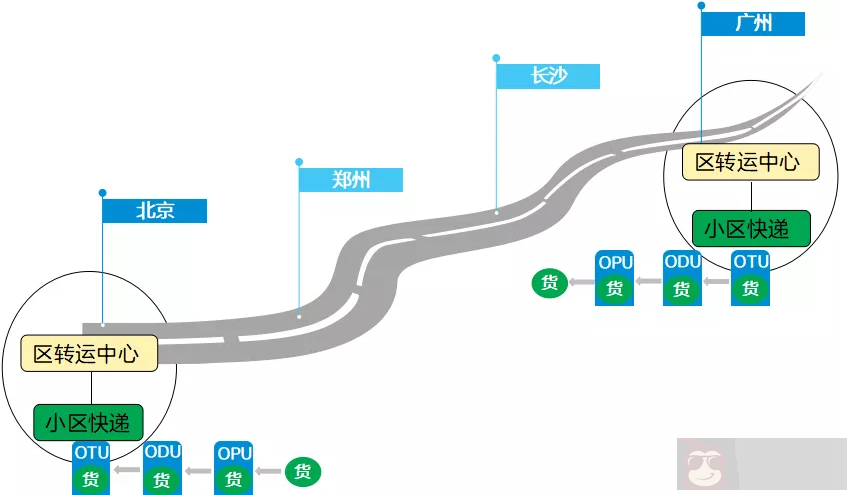

客户信号层:业务信号好比邮寄快递的各种货物。OPU:用来适配业务信号,好比给货物打包的纸箱。ODU:增加开销进行性能监控,好比在包装箱上贴快递单的大概邮寄地址 (如 xx 省 xx 市 xx 区到 xx 省 xx 市 xx 区)。OTU:增加开销进行性能监控,好比在包装箱上贴快递单的详细邮寄地址 (如 xx 街道 xx 小区 xx 楼到 xx 街道 xx 小区 xx 楼)。OCH:为业务信号提供端到端的传送,好比快递线路 (如北京 xx 小区快递到广州 xx 小区快递)。OMS:为经过波分复用的信号提供端到端的传送,好比北京到广州两地间的区转运中心,北京小区快递先集中到区转运中心,再区转运中心统一进行分配和打包,发送到广州区转运中心 (如北京区转运中心到广州区转运中心)。OTS:在光纤上传输光信号的功能,好比快递线路中途所经过的城市 (如北京到郑州是一个 OTS、郑州到长沙是一个 OTS、长沙到广州是一个 OTS)。 实际网络 OTN 的 7 层结构

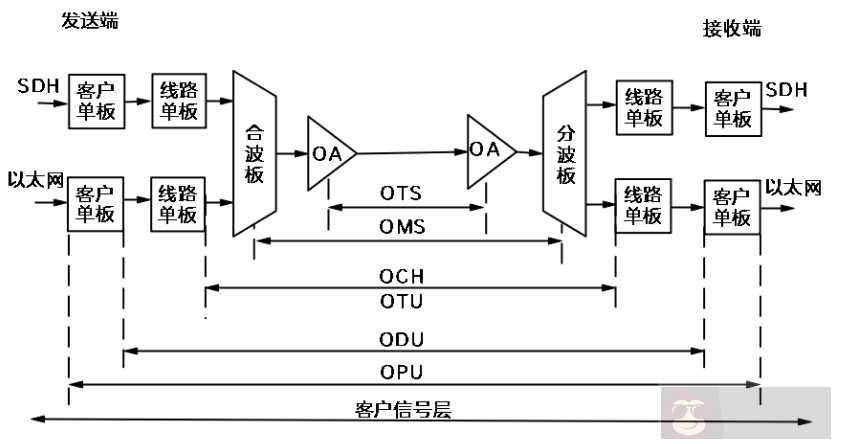

为了帮助大家理解 OTN 分层结构,我们再结合实际 OTN 网络设备来看看 7 层结构。

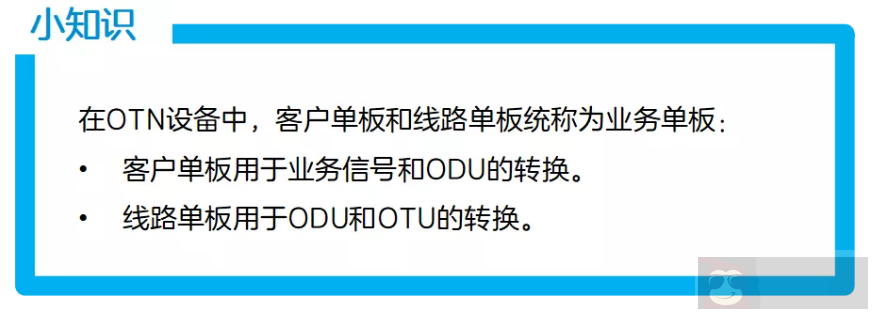

- 在发送端,SDH/ 以太网业务信号经客户单板接入并转换为 OPU,OPU 经单板处理后输出 ODU。
- ODU 通过线路单板接入并转换为 OTU,通过合波器把多路 OTU 光信号复用在一起,在同一根光纤中进行传输。
- 光纤传输路径上通过 OA 光放大器,对光信号再生放大,确保光信号可以长距离运输。
- 在接收端,通过分波器将光信号解复用,分出多路光信号,经线路单板和客户单板处理后,输出业务信号 SDH/ 以太网。
![三张图助您掌握 OTN 分层结构 三张图助您掌握 OTN 分层结构](https://www.xgss.net/wp-content/themes/puock/assets/img/z/load.svg)
客户信号层:SDH、以太网、IP 等。OPU:连接点位置通常在客户单板的客户侧。ODU:连接点位置通常在客户单板的线路侧。OTU:连接点位置通常在线路单板的线路侧。OCH:连接点位置通常在线路单板的线路侧。OMS:连接点位置通常在合分波单板的位置。OTS:连接点位置通常在 OA 单板位置。![三张图助您掌握 OTN 分层结构 三张图助您掌握 OTN 分层结构](https://www.xgss.net/wp-content/themes/puock/assets/img/z/load.svg)
到这里,OTN 的 7 层结构就科普完了。这时,肯定有人会问 OTN 分层结构有什么作用?OTN 分层结构是开销、告警、性能、保护等功能的核心基础,是网络管理的重要手段,是我们日常运维的必备知识。
所以,看完这三张图,你掌握了 OTN 分层结构吗?
