Linux系统高可用集群软件之Keepalived

共计 10474 个字符，预计需要花费 27 分钟才能阅读完成。

Keepalived 集群软件是一个基于 VRRP 协议来实现的 LVS(四层协议) 服务高可用方案, 可以利用避免单节点故障.LVS 服务需要有 2 台服务器运行 Keepalived 服务, 一台为主服务器 (MASTER), 一台为备份服务器 (BACKUP), 但是对外只有一个虚拟 IP, 主服务器会发送特定的消息给备份服务器, 当备份服务器收不到这个消息的时候, 备份服务器认为主服务器宕机并会接管虚拟 IP 提供服务, 从而保证了服务的高可用性。

CentOS 6.3 下 Haproxy+Keepalived+Apache 配置笔记 http://www.linuxidc.com/Linux/2013-06/85598.htm

Haproxy + KeepAlived 实现 WEB 群集 on CentOS 6 http://www.linuxidc.com/Linux/2012-03/55672.htm

Keepalived+Haproxy 配置高可用负载均衡 http://www.linuxidc.com/Linux/2012-03/56748.htm

Haproxy+Keepalived 构建高可用负载均衡 http://www.linuxidc.com/Linux/2012-03/55880.htm

CentOS 7 上配置 LVS + Keepalived + ipvsadm http://www.linuxidc.com/Linux/2014-11/109237.htm

Keepalived 高可用集群搭建 http://www.linuxidc.com/Linux/2014-09/106965.htm

1. 环境说明

系统:CentOS 6.5 64 位

软件:Keepalived ipvsadm

服务:apache

网络:

node1:192.168.1.100

node2:192.168.1.102

vip:192.168.1.105

2. 配置本地时间和网络

(1) 两台服务器时间必须一至

[root@node2 ~]# date                      – 节点 2 的时间
Thu Nov 13 15:11:09 CST 2014
[root@node2 ~]#

[root@node1 ~]# date                      – 节点 1 的时间
Thu Nov 13 15:11:13 CST 2014
[root@node1 ~]#

(2) 配置本地网络

node1 节点:

[root@node1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0
HWADDR=08:00:27:EE:3D:F6
TYPE=Ethernet
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.1.100
NETMASK=255.255.255.0
GATEWAY=192.168.1.1

[root@node1 ~]# vim /etc/hosts                – 两台服务器相互解析

192.168.1.100 node1
192.168.1.102 node2

[root@node1 ~]#

node2 节点:

[root@node2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0
HWADDR=08:00:27:A5:94:4C
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.1.102
NETMASK=255.255.255.0
GATEWAY=192.168.1.1

[root@node2 ~]# vim /etc/hosts

192.168.1.100 node1
192.168.1.102 node2

[root@node2 ~]#

3. 安装所需要的软件包, 配置 httpd 服务

node1 节点:

[root@node1 ~]# yum install httpd keepalived ipvsadm -y          – 安装所需的软件

[root@node1 ~]# vim /etc/httpd/conf/httpd.conf

ServerName 127.0.0.1

[root@node1 ~]# echo “node1” > /var/www/html/index.html          – 定义 web 首页

[root@node1 ~]# /etc/init.d/httpd restart
Stopping httpd:                                            [FAILED]
Starting httpd:                                            [OK]

[root@node1 ~]# chkconfig httpd on                    – 重启 web 服务

[root@node1 ~]#

node2 节点:

[root@node2 ~]# yum install httpd keepalived ipvsadm -y

[root@node2 ~]# vim /etc/httpd/conf/httpd.conf

ServerName 127.0.0.1

[root@node2 ~]# echo “node2” > /var/www/html/index.html

[root@node2 ~]# /etc/init.d/httpd restart
Stopping httpd:                                            [FAILED]
Starting httpd:                                            [OK]

[root@node2 ~]# chkconfig httpd on

更多详情见请继续阅读下一页的精彩内容 ：http://www.linuxidc.com/Linux/2014-11/109463p2.htm

4. 配置 keepalived 集群服务

node1 节点:

[root@node1 ~]# echo “1” > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@node1 ~]# echo “1” > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@node1 ~]# echo “2” > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@node1 ~]# echo “2” > /proc/sys/net/ipv4/conf/lo/arp_ignore

[root@node1 ~]# ifconfig eth0:1 192.168.1.105 broadcast 192.168.1.105 netmask 255.255.255.255 up
[root@node1 ~]# route add -host 192.168.1.105 dev eth0:1

[root@node1 ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 08:00:27:EE:3D:F6
          inet addr:192.168.1.100  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::a00:27ff:feee:3df6/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:1600615 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1574022 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:106099219 (101.1 MiB)  TX bytes:102403193 (97.6 MiB)

eth0:1    Link encap:Ethernet  HWaddr 08:00:27:EE:3D:F6
          inet addr:192.168.1.105  Bcast:192.168.1.105  Mask:255.255.255.255
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:5087 errors:0 dropped:0 overruns:0 frame:0
          TX packets:5087 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:403339 (393.8 KiB)  TX bytes:403339 (393.8 KiB)

[root@node1 ~]# route  -n
Kernel IP routing table
Destination    Gateway        Genmask        Flags Metric Ref    Use Iface
192.168.1.105  0.0.0.0        255.255.255.255 UH    0      0        0 eth0
192.168.1.0    0.0.0.0        255.255.255.0  U    0      0        0 eth0
169.254.0.0    0.0.0.0        255.255.0.0    U    1002  0        0 eth0
0.0.0.0        192.168.1.1    0.0.0.0        UG    0      0        0 eth0

[root@node1 ~]# cd /etc/keepalived/
[root@node1 keepalived]# vim keepalived.conf          – 配置 keepalived 文件

! Configuration File for keepalived

global_defs {
  notification_email {
    z597011036@qq.com            – 宕机后邮件报警
  }
  notification_email_from root      – 从哪个用户发出
  smtp_server localhost                – 邮件服务器
  smtp_connect_timeout 30
  router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state MASTER                  – 主节点
    interface eth1                    – 监听的网卡
    virtual_router_id 51            – 虚拟路由 ID 号
    priority 100                        – 配置优先级
    advert_int 1
    authentication {
        auth_type PASS        – 认证类型
        auth_pass keep          – 认证密码
    }
    virtual_ipaddress {
        192.168.1.105          – 虚拟 IP 地址
    }
}

virtual_server 192.168.1.105 80 {– 虚拟 IP 和端口设置
    delay_loop 6
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.255.0
    protocol TCP

    real_server 192.168.1.100 80 {– 主服务器的 IP 和端口
        weight 1                  – 权重
        HTTP_GET {– 启用 HTTP 服务
            url {
              path /
              status_code 200          – 监控状态码为 200, 如果返回不是 200 表示宕机
            }
            connect_timeout 3

            nb_get_retry 3

            delay_before_retry 3
        }
    }
    real_server 192.168.1.102 80 {– 从服务器的 IP 和端口
        weight 1                        – 权重
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

}
[root@node2 keepalived]#

node2 节点:

[root@node2 ~]# echo “1” > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@node2 ~]# echo “1” > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@node2 ~]# echo “2” > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@node2 ~]# echo “2” > /proc/sys/net/ipv4/conf/lo/arp_ignore

[root@node2 ~]# ifconfig eth0:1 192.168.1.105 broadcast 192.168.1.105 netmask 255.255.255.255 up
[root@node2 ~]# route add -host 192.168.1.105 dev eth0:1

[root@node2 ~]# ifconfig
eth0      Link encap:Ethernet  HWaddr 08:00:27:A5:94:4C
          inet addr:192.168.1.102  Bcast:192.168.1.255  Mask:255.255.255.0
          inet6 addr: fe80::a00:27ff:fea5:944c/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:1601817 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1574326 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:104324952 (99.4 MiB)  TX bytes:104338539 (99.5 MiB)

eth0:1    Link encap:Ethernet  HWaddr 08:00:27:A5:94:4C
          inet addr:192.168.1.105  Bcast:192.168.1.105  Mask:255.255.255.255
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:6824 errors:0 dropped:0 overruns:0 frame:0
          TX packets:6824 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:2407997 (2.2 MiB)  TX bytes:2407997 (2.2 MiB)

[root@node2 ~]# cd /etc/keepalived/
[root@node2 keepalived]# vim keepalived.conf

! Configuration File for keepalived

global_defs {
  notification_email {
    z597011036@qq.com
  }
  notification_email_from root
  smtp_server localhost
  smtp_connect_timeout 30
  router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state BACKUP                – 备用节点
    interface eth1
    virtual_router_id 51
    priority 101
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass keep
    }
    virtual_ipaddress {
        192.168.1.105
    }
}

virtual_server 192.168.1.105 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.255.0
    protocol TCP

    real_server 192.168.1.100 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3

            nb_get_retry 3

            delay_before_retry 3
        }
    }
  real_server 192.168.1.102 80 {
        weight 1
        HTTP_GET {
            url {
              path /
              status_code 200
            }
            connect_timeout 3
            nb_get_retry 3
            delay_before_retry 3
        }
    }

}
[root@node2 keepalived]#

5. 启动 keepalived 服务和 ipvsadm 的状态

node1 和 node2 启动服务:

[root@node1 keepalived]# /etc/init.d/keepalived restart
Stopping keepalived:                                      [OK]
Starting keepalived:                                      [OK]
[root@node1 keepalived]#

[root@node2 ~]# /etc/init.d/keepalived restart
Stopping keepalived:                                      [OK]
Starting keepalived:                                      [OK]
[root@node2 ~]#

[root@node1 keepalived]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port          Forward Weight ActiveConn InActConn
TCP  192.168.1.105:80 rr
  -> 192.168.1.100:80            Local  1      0          0
  -> 192.168.1.102:80            Route  1      0          0
[root@node1 keepalived]#

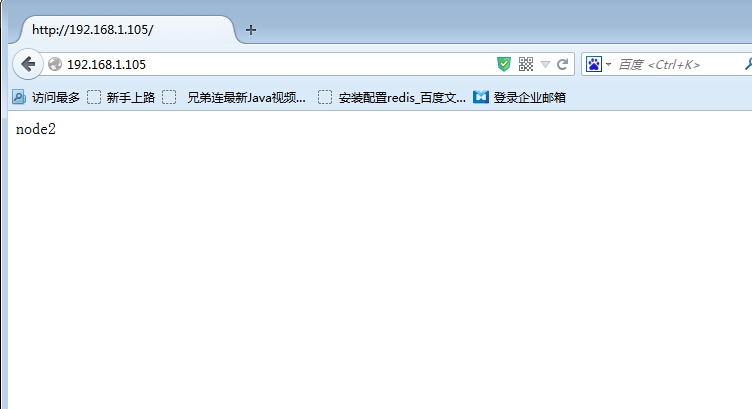

6. 测试是否正常
