利用OpenVSwitch构建多主机Docker网络

共计 6155 个字符，预计需要花费 16 分钟才能阅读完成。

【编者的话】当你在一台主机上成功运行 Docker 容器后，信心满满地打算将其扩展到多台主机时，却发现前面的尝试只相当于写了个 Hello World 的入门程序，多主机的网络设置成了下一道门槛。在你尝试各种方案时不妨先看看本文，或许就会豁然开朗，发现原来也不复杂。嗯，是的，本文用到了 OpenVSwitch。

运行 Docker 已经不是什么新鲜事，网上有很多入门教程来帮助你在一台主机上运行容器。这台主机可以是 Linux 服务器，也可以是 Mac（借助类似 boot2docker 的项目）。

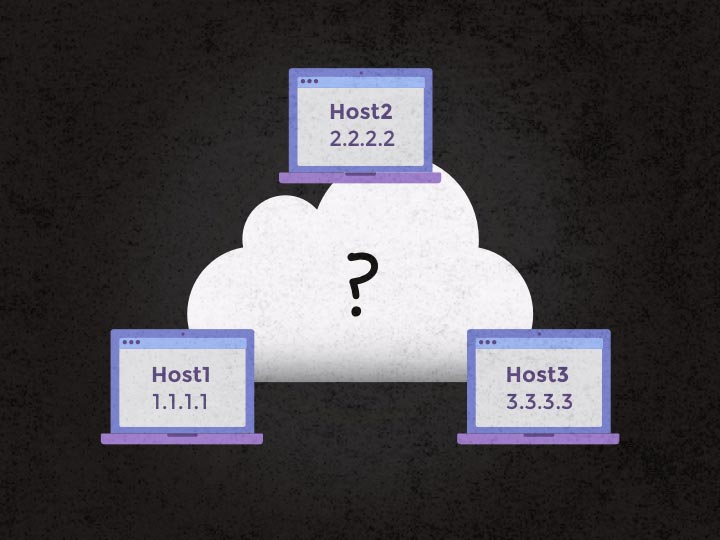

在多台主机上运行却是另外一回事……

可选方案：

分别在每台主机上运行 Docker，在公网或内网网卡上暴露端口以便容器间相互通讯。这可能比较麻烦，而且会引发安全问题。
运行类似 Weave 的中间层方案来完全地抽象网络。这个项目前景不错，不过还太年轻，尚未与 compose（之前的 fig）或 maestro-ng 这类编排工具整合。
运行类似 Deis 或 Flynn 的 Docker 多主机一站式方案。这可能不在你的考虑范围内。
在主机间的网状网络中创建一个共享网桥，让 Docker 服务在那运行容器。这听起来有点复杂，不过……本文中我们将看到这可以非常容易地完成！

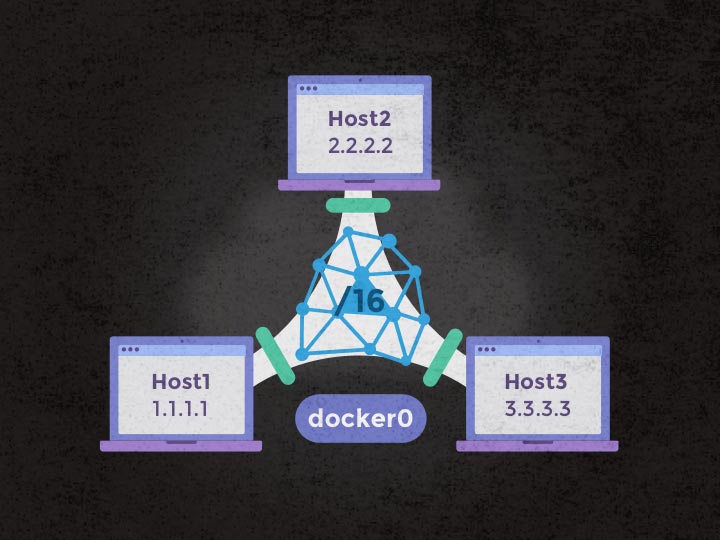

利用 OpenVSwitch 构建多主机 Docker 网络

基本上，我们将执行以下步骤：

在每台服务器上安装 Docker；
在每台服务器上安装 OpenVSwitch；
自定义网络设置用以自动在主机间创建网桥 / 隧道（在每台服务器的 /etc/network/interfaces 里）；
自定义每个 Docker 服务配置，只处理docker0 IP 范围的一小部分，防止新容器的 IP 地址发生重叠。

就是这样。重启服务或重启服务器后，你将获得一个具备连接冗余（link redundancy）的全网状网络，Docker 服务可以在专用的 IP 范围（不会重叠）上运行容器，并且不需要在公网或内网网卡上暴露所有端口就能互联。很棒，对么？

简单列一下我们用到的技术：

Docker：嗯……这是篇关于 Docker 与网络的文章，所以……
OpenVSwitch：非常棒的虚拟网络交换机项目，伸缩性非常好，根据本指南，你可以运行“任意”规模的网络。

我们将假定服务器运行的是 Ubuntu Server 14.04.02 LTS x64，对于其它系统，你可能需要修改下面提供的各项配置。

无需多言，遵循官网提供的指南就行。稍后我们将深入其配置，以便运行于服务器上的不同 Docker 服务可相互协作。

糟糕的是，默认仓库里 OpenVSwitch 安装包不可用（或过期了），我们需要自己构建 .deb 文件（一次），然后分发给不同主机。为了保持生产机的整洁，可另外找台小主机来安装开发包，并构建安装包。

OpenVSwitch GitHub 上有详细的构建手册。

执行下列命令来构建安装包（新版请按要求修改）：

# 获取最新存档
wget http://openvswitch.org/releases/openvswitch-2.3.1.tar.gz
tar xzvf openvswitch-2.3.1.tar.gz
cd openvswitch-2.3.1# 安装依赖
sudo apt-get install -y build-essential fakeroot debhelper \
                    autoconf automake bzip2 libssl-dev \
                    openssl graphviz Python-all procps \
                    python-qt4 python-zopeinterface \
                    python-twisted-conch libtool

# 构建（不使用并行检查）
DEB_BUILD_OPTIONS='parallel=8 nocheck' fakeroot debian/rules binary

# 得到最新 deb 文件并复制到某处
cd ..
ls -al *deb

现在你有了新的 .deb 安装包，接下来将其推送并安装到所有主机上。

# 复制包到各主机并 ssh 登录
scp -r *deb user@remote_host:~/.
ssh user@remote_host

# 安装一些依赖（后面需要）并安装包
sudo apt-get install -y bridge-utils
sudo dpkg -i openvswitch-common_2.3.1-1_amd64.deb \
         openvswitch-switch_2.3.1-1_amd64.deb

你可以使用 OpenVSwitch 提供的不同命令行工具来构建网状网络（比如 ovs-vsctl），不过 Ubuntu 提供了一个辅助工具让你可以通过/etc/network/interfaces 文件定义网络。

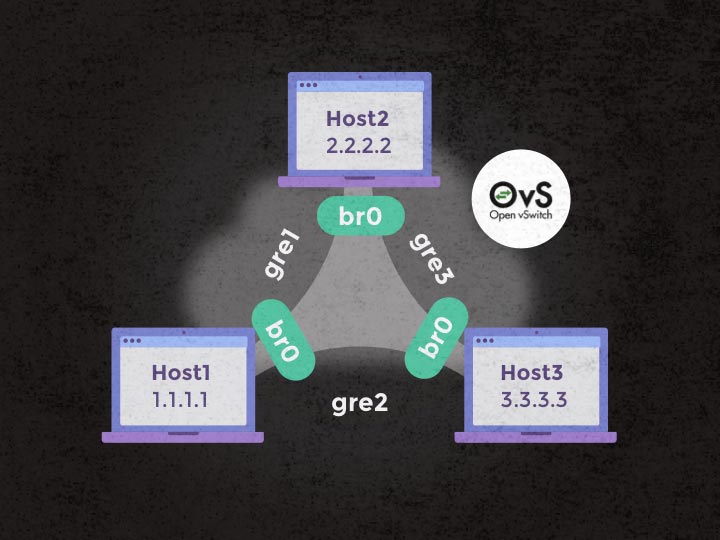

假定三台主机：1.1.1.1、2.2.2.2 和 3.3.3.3，可以通过上述 IP 相互 ping 通，它们是在公网或内网上并不重要。host1 的 /etc/network/interfaces 大概如下。

...# eth0、eth1 和 lo 配置...# auto：为了有效地在主机启动时启动它# br0=br0：防止在 `ifquery --list` 时被找到auto br0=br0
allow-ovs br0
iface br0 inet manual
ovs_type OVSBridge
ovs_ports gre1 gre2
ovs_extra set bridge ${IFACE} stp_enable=true
mtu 1462# 没有 auto，这是 ovs 的一个额外配置# 两台主机的 gre 名字必须相符
allow-br0 gre1
iface gre1 inet manual
ovs_type OVSPort
ovs_bridge br0
ovs_extra set interface ${IFACE} type=gre options:remote_ip=2.2.2.2

allow-br0 gre2
iface gre2 inet manual
ovs_type OVSPort
ovs_bridge br0
ovs_extra set interface ${IFACE} type=gre options:remote_ip=3.3.3.3# auto：启动时创建# 定义 docker 要使用的 docker0，并（在可用时）连接到到 OpenVSwitch 创建的 br0 网桥上# 每台主机需要使用不同的 IP 地址（不要相互冲突！）auto docker0=docker0
iface docker0 inet static
address 172.17.42.1
network 172.17.0.0
netmask 255.255.0.0
bridge_ports br0
mtu 1462

在其它主机上要对这个配置上做些调整：remote_ip的 IP 地址要相互配对。

几点说明：

生成树协议（Spanning Tree Protocol）：如果应用该配置，将在 3 台服务器中创建一个网络回路，这可不行。给 br0 网桥添加 stp_enable=true 将确保一些 gre 隧道被切断。同时确保网状网络的冗余，允许网络在其中一台主机下线时恢复。
MTU：这是一项关键设定！没有这项，你可能获得一些意外“惊喜”：网络看起来工作正常（比如可以 ping），但无法支持大数据包（比如 BW 测试中的 iperf、大数据量请求或简单的文件复制）。注意，GRE 隧道需要封装多种协议：
- 以太网：14 字节——我们说的是网桥间的第 2 层；
- IPv4：20 字节——容器 / 主机间通讯；
- GRE：4 字节——因为，嗯，这是个 GRE 隧道；
- 也就是物理网卡 MTU减去 38 字节，结果是1462（基于常规的 1500 MTU 网卡）。
在 auto 定义中使用“=”：对于具有固定 IP 的服务器这不是必需的，但有些云服务商（这里就不说是谁了……Digital Ocean（译者：软广再次乱入））使用了一个依靠 ifquery --list --allow auto 的 init 服务（/etc/init/cloud-init-container.conf）。不加上“=”号将包含 OpenVSwitch 网卡，并延迟整个启动过程直到 init 脚本失败并超时。
docker0 网桥 ：每台服务器都需要自己的 IP 地址（比如172.17.42.1、172.17.42.2）。由于docker0 网桥处在 br0 网桥之上，它们将（也应该！）可以相互连接。想象一下，要解决 IP 冲突会有多乱……这也是为什么我们要在启动时定义它，而不依赖 docker 服务来为我们创建这个网桥。
GRE 隧道 ：你可以从 gre0（而不是 gre1）开始，它能完美工作。但由于某种原因，在输入ifconfig 时你可以看到 gre0，却看不到其他隧道。这可能是gre0 作为虚拟网卡的一个副作用。从 gre1 开始将让所有的 gre 隧道对 ifconfig“隐身”（好过于只能看见一个）。别着急，你还是可以使用ovs-vsctl 命令显示隧道 / 网桥。
3 台以上主机：你可以遵循相同的逻辑，并且：
- 添加额外的隧道（iface greX）来连接新主机。
- 在 br0 网桥定义中更新 ovs_ports 以包含 interfaces 文件中定义的所有 gre 隧道。
- 聪明点……不要将每台服务器跟其他主机一一链接……STP 收敛（convergence）将需要更长的时间，并且无法提供任何除了多重额外链路冗余之外的有用价值。

如果现在重启服务器，你将拥有一个具备冗余的网状网络，你可以运行以下命令来测试：

从 host1 上 ping 172.17.42.2 或其他 IP；
在主机上运行 iperf，通过ifconfig 查看使用中的链接；
在 ping 第三台主机时停止“中间”那台，查看网络收敛（通过 STP）时 ping 中断了几秒钟。

利用 OpenVSwitch 构建多主机 Docker 网络

我们现在有了一个完善的网络，每个 Docker 服务都可以将它们的容器挂接到 docker0 网桥上。让 Docker 自动完成这步不是很棒么？答案在于 Docker 有能力分配一个最小的 IP 地址池！

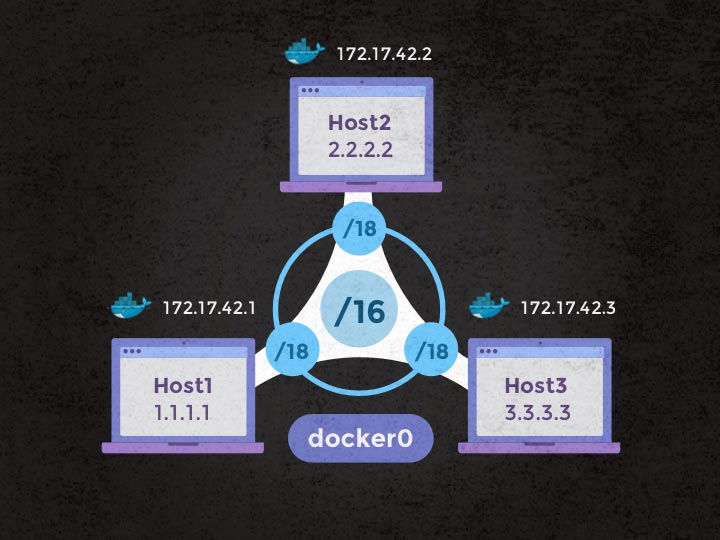

对于该示例，我们假定：

每台主机（1.1.1.1、2.2.2.2、3.3.3.3）挂接到前面创建的 docker0 网桥上，其各自的 IP 地址是172.17.42.1、172.17.42.2、172.17.42.3；
给 docker0 网卡指定了一个 /16 的 IP 范围；
给每台主机指定了一小块 docker0 的 IP 范围，以 /18 fixed-cidr的形式保存在它们的 docker 服务配置中。分别是172.17.64.0/18、172.17.128.0/18、172.17.192.0/18。

如果你的主机多于 3 台，你需要细分一个每个范围，或根据组织需要对整个网络拓扑结构进行重新考虑。

host1 的配置文件（/etc/default/docker）是这样的：

BRIDGE=docker0
CIDR=172.17.64.0/18

wait_ip() {
address=$(ip add show $BRIDGE | grep 'inet' | awk '{print $2}')[ -z "$address" ] && sleep $1 || :}

wait_ip 5
wait_ip 15

DOCKER_OPTS="
-H unix:///var/run/docker.sock
-H tcp://0.0.0.0:2375
--fixed-cidr=$CIDR
--bridge $BRIDGE
--mtu 1462
"

你可以根据需要修改 DOCKER_OPTS 配置，添加镜像、不安全的 registry、DNS 等等。

说明：

wait_ip：由于 docker0 网桥最后被创建，获取 IP 地址可能需要花点时间。使用wait_ip“功能”，你可以在返回 docker init 脚本前安全地等待几秒钟。该配置文件是被真正的 init 脚本（/etc/init/docker.conf）所引用。
mtu：与前面相同原因，只是一个预防措施，用于确保每个网卡被创建时会被指定正确的 MTU。
-H tcp://……：如果你不想通过 0.0.0.0 将其“公开”（或绑定到服务器“真实”网卡之一），你也可以将它安全地绑定到……该主机的docker0 IP 地址（比如172.17.42.2）！这样，你可以从任何一台主机访问到私有网状网络里的任何一个 docker 服务。

重启一下（至少保证启动时所有东西都会自动上线）。

你可以试试以下命令看看一切是否正常。

# 访问 host1
ssh user@host1

# 运行一个新容器
docker run -ti ubuntu bash

# 检查 IP（在容器内运行）
ip add | grep eth0


## 在其他窗口中## 访问另一台主机（host2 或 3）
ssh user@host2

# 运行一个新容器
docker run -ti ubuntu bash

# Ping 其他的容器！
ping $IP
