Ceph源码解析：网络模块

共计 2529 个字符，预计需要花费 7 分钟才能阅读完成。

由于 Ceph 的历史很久，网络没有采用现在常用的事件驱动（epoll）的模型，而是采用了与 MySQL 类似的多线程模型，每个连接 (socket) 有一个读线程，不断从 socket 读取，一个写线程，负责将数据写到 socket。多线程实现简单，但并发性能就不敢恭维了。

Messenger 是网络模块的核心数据结构，负责接收 / 发送消息。OSD 主要有两个 Messenger：ms_public 处于与客户端的消息，ms_cluster 处理与其它 OSD 的消息。

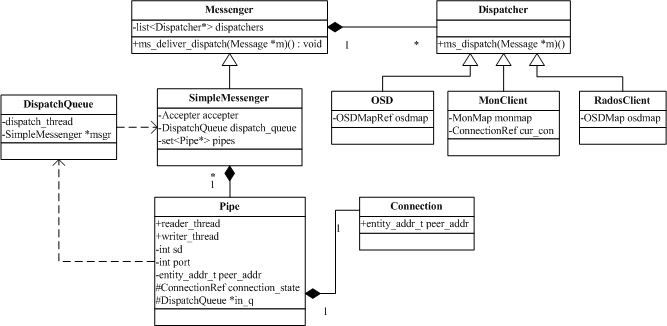

数据结构

网络模块的核心是 SimpleMessager：

(1)它包含一个 Accepter 对象，它会创建一个单独的线程，用于接收新的连接（Pipe）。

void *Accepter::entry()
{
...
    int sd = ::accept(listen_sd, (sockaddr*)&addr.ss_addr(), &slen);
    if (sd >= 0) {
      errors = 0;
      ldout(msgr->cct,10) << "accepted incoming on sd" << sd << dendl;

      msgr->add_accept_pipe(sd);
...

// 创建新的 Pipe
Pipe *SimpleMessenger::add_accept_pipe(int sd)
{lock.Lock();
  Pipe *p = new Pipe(this, Pipe::STATE_ACCEPTING, NULL);
  p->sd = sd;
  p->pipe_lock.Lock();
  p->start_reader();
  p->pipe_lock.Unlock();
  pipes.insert(p);
  accepting_pipes.insert(p);
  lock.Unlock();
  return p;
}

(2)包含所有的连接对象(Pipe)，每个连接 Pipe 有一个读线程 / 写线程。读线程负责从 socket 读取数据，然后放消息放到 DispatchQueue 分发队列。写线程负责从发送队列取出 Message，然后写到 socket。

  class Pipe : public RefCountedObject {
    /**
     * The Reader thread handles all reads off the socket -- not just
     * Messages, but also acks and other protocol bits (excepting startup,
     * when the Writer does a couple of reads).
     * All the work is implemented in Pipe itself, of course.
     */
    class Reader : public Thread {
      Pipe *pipe;
    public:
      Reader(Pipe *p) : pipe(p) {}
      void *entry() { pipe->reader(); return 0; }
    } reader_thread;  /// 读线程
    friend class Reader;

    /**
     * The Writer thread handles all writes to the socket (after startup).
     * All the work is implemented in Pipe itself, of course.
     */
    class Writer : public Thread {
      Pipe *pipe;
    public:
      Writer(Pipe *p) : pipe(p) {}
      void *entry() { pipe->writer(); return 0; }
    } writer_thread; /// 写线程
    friend class Writer;

...
    /// 发送队列
    map<int, list<Message*> > out_q;  // priority queue for outbound msgs
    DispatchQueue *in_q;  /// 接收队列

(3)包含一个分发队列 DispatchQueue，分发队列有一个专门的分发线程（DispatchThread），将消息分发给 Dispatcher（OSD）完成具体逻辑处理。

消息的接收

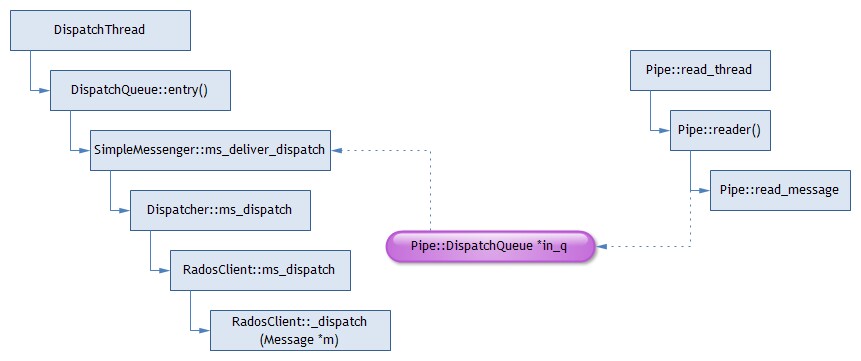

接收流程如下：Pipe 的读线程从 socket 读取 Message，然后放入接收队列，再由分发线程取出 Message 交给 Dispatcher 处理。

消息的发送

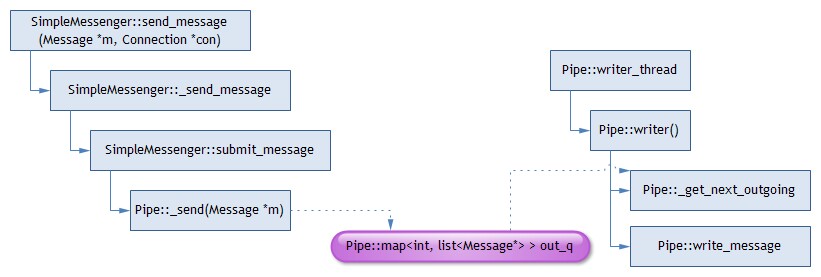

发送流程如下：

其它资料

这篇文章解析 Ceph: 网络层的处理简单介绍了一下 Ceph 的网络，但对 Pipe 与 Connection 的关系描述似乎不太准确，Pipe 是对 socket 的封装，Connection 更加上层、抽象。
