Ceph是根据加州大学 Santa Cruz 分校的 Sage Weil 的博士论文所设计开发的新一代自由软件分布式文件系统，其设计目标是良好的可扩展性 (PB 级别以上 )、高性能及高可靠性。Ceph 其命名和 UCSC（Ceph 的诞生地）的吉祥物有关，这个吉祥物是“Sammy”，一个香蕉色的蛞蝓，就是头足类中无壳的软体动物。这些有多触角的头足类动物，是对一个分布式文件系统高度并行的形象比喻。

其设计遵循了三个原则：数据与元数据的分离，动态的分布式的元数据管理，可靠统一的分布式对象存储机制。本文将从 Ceph 的架构出发，综合性的介绍 Ceph 分布式文件系统特点及其实现方式。

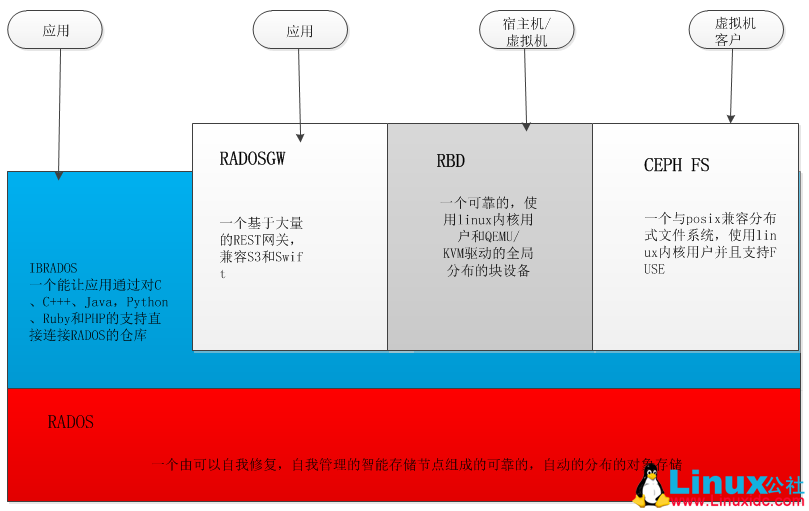

Ceph是一个高可用、易于管理、开源的分布式存储系统，可以在一套系统中同时提供对象存储、块存储以及文件存储服务。其主要由 Ceph 存储系统的核心 RADOS 以及块存取接口、对象存取接口和文件系统接口组成，如图所示

Ceph 分布式存储系统

Ceph的底层是 RADOS，它的意思是“A reliable,autonomous, distributed object storage”。 RADOS 作为 Ceph 分布式文件系统的一个子项目，是为了满足 Ceph 的需求而设计的，但是，其也可以单独作为一种分布式数据存储系统，给其他的有类似需求的分布式文件系统提供数据存储服务。Ceph文件系统 , Ceph 对象存储和 Ceph 块设备从 RADOS 的存储集群中读去和写入数据。

Ceph作为一个分布式存储系统，其对外提供的接口，决定了其通用性以及扩展性。如上图架构图中所示的那样，Ceph对外提供了丰富多样的服务接口，包括多种编程语言接口 LIBRADOS（备注，上图来自Ceph 中文社区，社区人员在翻译的过程中将字母 L 遗失掉了）、对象存储接口 (RADOSGW)、块存储接口（RBD) 以及文件系统接口 (Ceph FS)。其中LIBRADOS 编程接口是其他各种客户端接口的基础，其他接口都是基于 LIBRADOS 来进行扩展实现的。

Ceph中 RADOS(Reliable Autonomic Distributed Object Store) 存储集群是所有其他客户端接口使用和部署的基础。RADOS由两个组件组成：

OSD： Object StorageDevice，提供存储资源。
Monitor：维护整个 Ceph 集群的全局状态。

Ceph 分布式存储系统

典型的 RADOS 部署架构由少量的 Monitor 监控器以及大量的 OSD 存储设备组成，它能够在动态变化的基于异质结构的存储设备集群之上提供一种稳定的、可扩展的、高性能的单一逻辑对象存储接口。

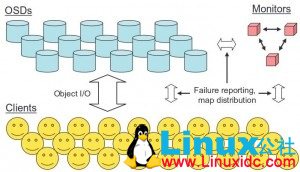

RADOS系统的架构如图所示：

Ceph 分布式存储系统

我们看到，RADOS不是某种组件，而是由 OSD(Object Storage Device) 集群和 Monitor 集群组成。通常，一个 RADOS 系统中，OSD集群是由大量的智能化的 OSD 节点组成；Monitor集群是由少量的 Monitor 节点组成。OSD集群负责存储所有对象的数据。Monitors集群负责管理 Ceph 集群中所有成员、关系、属性以及数据分发等信息。

我们将 Ceph 架构中除了底层基础 RADOS 之上的 LIBRADOS、RADOSGW、RBD 以及 Ceph FS 统一称为 Ceph 客户端接口。而 LIBRADOS 又是 Ceph 其它如 RADOSGW、RBD 以及 Ceph FS 的基础。简而言之就是 RADOSGW、RBD 以及 Ceph FS 根据 LIBRADOS 提供的多编程语言接口开发。所以他们之间是一个阶梯级的关系。

RADOSGW(RADOS Gmeway)，又叫 Ceph 对象存储网关，是一个底层基于 librados 向客户端提供 RESTful 接口的对象存储接口。目前 Ceph 支持两种 API 接口：

(1) S3.compatible：S3兼容的接口，提供与 Amazon S3 大部分 RESTfuI API 接口兼容的 API 接口。

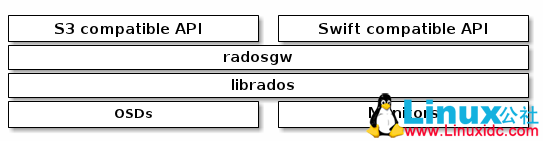

(2) Swift.compatible：提供与 OpenStack Swift 大部分接口兼容的 API 接口。Ceph的对象存储使用网关守护进程（radosgw）, radosgw结构图如图所示：

Ceph 分布式存储系统

在实际的 Ceph 集群中，radosgw是一个监听 RESTfulAPI 访问的后台进程，s3 API和 Swift APl 使用同一个命名空间，即共享同一个命名空间；所以，你可以用其中一个接口写入数据而又用另外一个接口读出数据。

一个数据块是一个字节序列（例如，一个 512 字节的数据块）。基于数据块存储接口最常见的介质，如硬盘，光盘，软盘，甚至是传统的 9 磁道的磁带的方式来存储数据。块设备接口的普及使得虚拟块设备成为构建像 Ceph 海量数据存储系统理想选择。

在一个 Ceph 的集群中， Ceph的块设备支持自动精简配置，调整大小和存储数据。Ceph的块设备可以充分利用 RADOS 功能，实现如快照，复制和数据一致性。Ceph的 RADOS 块设备（即 RBD）通过RADOS 协议与内核模块或 librbd 的库进行交互。。RBD的结构如图所示：

Ceph 分布式存储系统

在 Ceph 中，如果客户端要想使用存储集群服务提供的块存储，必须要先安装相应的 Linux 内核模块 Kernel Module，或者使用librbd 编程接口。

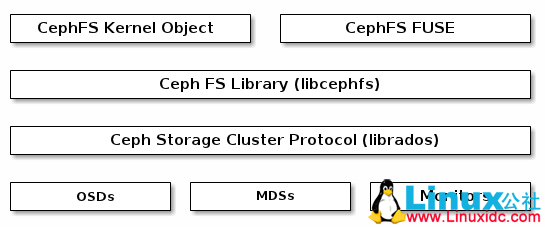

Ceph文件系统（CEPH FS）是一个 POSIX 兼容的文件系统，使用 Ceph 的存储集群来存储其数据。Ceph的文件系统使用相同的 Ceph 的存储集群系统比如 Ceph 的块设备，Ceph的 S3 和SwiftAPI对象存储，或本机绑定（librados）。CEPH FS的结构图如下所示：

Ceph 分布式存储系统

CEPH FS是一个符合 POSIX 标准的文件系统接口，同时支持用户空间文件系统 FUSE。在CEPH FS 中，与对象存储接口与块存储接口最大的不同就是在集群中增加了文件系统元数据服务节点 MDS(Ceph Metadata Server)。MDS 也支持多台机器分布式的部署，以实现系统的高可用性。文件系统客户端需要安装对应的 Linux 内核模块 Ceph FS KernelObject 或者 Ceph FS FUSE 组件。

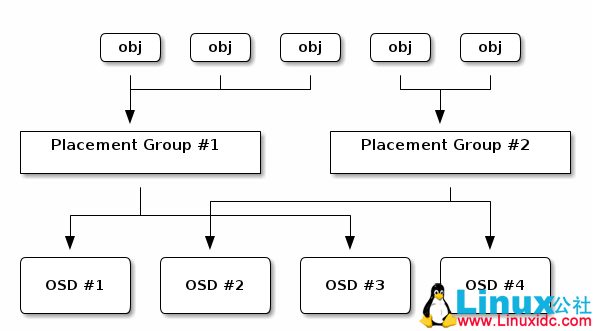

Ceph存储集群从客户端接收文件，每个文件都会被客户端切分成一个或多个对象，然后将这些对象进行分组，再根据一定的策略存储到集群的 OSD 节点中，其存储过程如图所示：

Ceph 分布式存储系统

图中，对象的分发需要经过两个阶段的计算，才能得到存储该对象的 OSD，然后将对象存储到OSD 中对应的位置。

(1) 对象到 PG 的映射。PG(PlaccmentGroup)是对象的逻辑集合。PG是系统向 OSD 节点分发数据的基本单位，相同 PG 里的对象将被分发到相同的 OSD 节点中 ( 一个主 OSD 节点多个备份 OSD 节点 )。对象的PG 是由对象 ID 号通过 Hash 算法，结合其他一些修正参数得到的。

(2) PG到相应的 OSD 的映射，RADOS系统利用相应的哈希算法根据系统当前的状态以及 PG 的ID号，将各个 PG 分发到 OSD 集群中。OSD集群是根据物理节点的容错区域 ( 比如机架、机房等 ) 来进行划分的。

Ceph中的 OSD 节点将所有的对象存储在一个没有分层和目录的统一的命名空问中。每个对象都包含一个 ID 号、若干二进制数据以及相应的元数据。

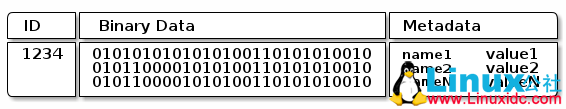

ID号在整个存储集群中是唯一的；元数据标识了所存储数据的属性。一个对象在 OSD 节点中的存储方式大致如图所示。

Ceph 分布式存储系统

而对存储数据的语义解释完全交给相应的客户端来完成，比如，Ceph FS客户端将文件元数据 ( 比如所有者、创建日期、修改日期等 ) 作为对象属性存储在 Ceph 中。

Ceph作为一个高可用、高性能的对象存储系统，其数据读取及写入方式是保证其高可用性及高性能的重要手段。对于已知的数据对象，Ccph通过使用 CRUSH(ControlledReplication Under Scalable Hashing) 算法计算出其在 Ceph 集群中的位置，然后直接与对应的 OSD 设备进行交互，进行数据读取或者写入。

例如其写入数据的其主要过程如图所示。

Ceph 分布式存储系统

首先，客户端获取 Ceph 存储系统的状态信息 Cluster Map，然后根据状态信息以及将要写入的Pool 的CRUSH相关信息，获取到数据将要写入的OSD，最后

OSD将数据写入到其中相应的存储位置。其中相关概念的解释如下：

(1) 集群地图 (Cluster Map)：Ceph 依赖于客户端以及 OSD 进程中保存有整个集群相关的拓扑信息，来实现集群的管理和数据的读写。整个集群相关的拓扑信息就称之为“Cluster Map”。Cluster Map主要保存 Monitor 集群、OSD集群、MDS集群等相关的拓扑结构信息以及状态信息。

(2) 存储池 (P001)：是对Ceph 集群进行的逻辑划分，主要设置其中存储对象的权限、备份数目、PG数以及 CRUSH 规则等属性。

在传统的存储系统中，要查找数据通常是依赖于查找系统的的文件索引表找到对应的数据在磁盘中的位置。而在 Ceph 对象存储系统中，客户端与 OSD 节点都使用 CRUSH 算法来高效的计算所存储数据的相关信息。相对于传统的方式，CRUSH提供了一种更好的数据管理机制，它能够将数据管理的大部分工作都分配给客户端和 OSD 节点，这样为集群的扩大和存储容量的动态扩展带来了很大的方便。CRUSH是一种伪随机数据分布算法，它能够在具有层级结构的存储集群中有效的分发对象副本。

CRUSH算法是根据集群中存储设备的权重来进行数据分发的，数据在各个 OSD 设备上近似均匀概率分布。CRUSH中，数据在存储设备上的分布是根据一个层次化的集群地图 (Cluster Map) 来决定的。集群地图是由可用的存储资源以及由这些存储资源构建的集群的逻辑单元组成。比如一个 Ceph 存储集群的集群地图的结构可能是一排排大型的机柜，每个机柜中包含多个机架，每个机架中放置着存储设备。数据分发策略是依照数据的存放规则 (placement rules) 进行定义的，存放规则是指数据在备份以及存放时应该遵循的相关约定，比如约定一个对象的三个副本应该存放在三个不同的物理机架上。

给��一个值为 x 的整数，CRUSH将根据相应的策略进行哈希计算输出一个

有序的包含 n 个存储目标的序列：

CRUSH(x)=(osd1，osd2，osd3osdn)

CRUSH利用健壮的哈希函数，其得到的结果依赖于集群地图 Cluster Map、存放规贝则(placementmles) 和输入 x。并且CRUSH 是一个伪随机算法，两个相似的输入得到的结果是没有明显的相关性的。这样就能确保 Ceph 中数据分布是随机均匀的。

Ceph中，为了保持数据的一致性，在 PG 内部通常会进行对象的净化过程 (scrubobjects)。数据净化通常每天进行一次( 通常在数据 I/O 量不大，进行系统维护时进行 )。OSD 设备还能够通过进行数据对象 bit-for-bit 的对比进行深度的数据净化，用以找到普通数据净化中不易察觉的问题 ( 比如磁盘扇区损坏等)。通过数据维护和净化，为数据的一致性提供了保障。

在传统的分布式系统中，客户端通常与一个中央节点进行交互，这样通常存在着单点故障问题，而且不利于系统的扩展。Ceph中客户端是直接与 OSD 节点进行交互，而不需要通过中心节点。对同一个对象，Ceph通常会在不同的 OSD 节点上创建多个备份，这样就保证了数据可靠性和高可用性。Ceph对元数据服务器也采用高可用的集群管理，这样也提高了系统元数据的的高可用性。Ceph的良好的高可用性和扩展性是系统设计的核心，这其中用到了很多精巧的设计和算法，下面就对实现 Ceph 的一些关键的实现技术进行介绍。

在 Ceph 的客户端读或者写数据之前，他们必须先通过 Ceph Monitor 来获取最新的 Cluster Map 的副本。如果只有一个 Monitor 节点，Ceph存储集群也可以正常工作，但是这样会有单点的风险 ( 如果这一台 Monitor 节点宕机了，整个Ceph

集群就无法正常工作 )。Ceph 中支持多台 Monitor 节点组成高可用的集群来提高整个 Ceph 系统的高可用性。Ceph中通过 Paxos 算法来保持 Monitor 集群中各个节点的状态一致性。

在通过 Ceph FS 接口使用 Ceph 集群时，Ceph集群中需要部署 MDS(Metadata Server) 进程，通常也是使用集群的方式进行部署。MDS集群的主要作用是将所有的文件系统元数据 ( 目录、文件拥有者、访问权限等 ) 存放在高可用的内存中。这样，客户端简单的文件操作 (ls，cd 等)将由 MDS 集群快速的响应，而不用消耗 OSD 设备的 I/O，实现了元数据与数据的分离。为Ceph FS 文件系统接口将能提供了性能上的保证。

Ccph FS旨在提供 POSIX 兼容的文件系统接口，依赖于 MDS 中运行的 ceph-mds 进程，该进程不仅能够作为一个单一的进程运行，还可以分布式的运行在多个服务器上，实现了高可用性和扩展性。

(1) 高可用性：通常在 Ceph 集群中有多个 ceph-mds 进程在运行。当一个 Ceph-mds 出现运行故障时，备用的其他的 ceph-mds 能够立刻接替失效的 ceph-mds 的工作。这个过程主要依赖于 Ceph 中的日志机制并且通过高可用的 Monitor 进程来完成相关的恢复工作。

(2) 扩展性：Ceph集群中可以分布式的部署多个 ceph-mds 进程实例，他们共同完成 Ceph 文件系统相关的工作，并且能够动态的实现负载均衡。

在许多传统的集群架构中，往往设立一个中心节点来掌控整个集群的全部元数据信息，这样不仅会因为单点问题对系统的高可用性造成影响，而且中心节点的性能也会成为系统横向扩展的瓶颈。在 Ceph 就没有这样的瓶颈，在 Ceph 中，每个 Ceph 的客户端和 OSD 节点都保存有整个系统相关的拓扑信息。这样，客户端就能直接和存储数据的 OSD 节点进行交互，OSD节点相互之间也能直接进行交互。Ceph中去中心节点的架构能够带来以下一些好处：

(1) OSD节点能直接为客户端提供服务：我们知道，任何网络设备都有一个并发连接的上限。中心节点结构的分布式集群中，中心节点往往是整个系统性能的瓶颈。Ceph中客户端能与存放数据的 OSD 节点直接通信，而不用经过任何的中心节点，这样整个系统不仅没有单点问题，而且性能就得到了很大的提升。

(2) OSD节点参与系统的维护：通常一个 OSD 节点加入到 Ceph 存储集群中，要向集群中的 Monitor 节点汇报自己的状态。如果 OSD 节点宕机，则需要系统能自动检测出来。这通常是由 Monitor 节点周期性的对各个 OSD 节点中的相关服务进行检测来实现。如果 Monitor 节点检测的周期间隔太短会影响系统的性能；而如果检测周期间隔太长，则会使整个系统有较长的时间处于不一致的状态。Ceph中允许 OSD 节点对相邻的 OSD 节点的状态进行检测，如果相邻的节点有状态变化，OSD节点则会主动向整个集群进行汇报，同时集群中相关的 Cluster Map 得到更新。这样大大减轻了 Monitor 节点的压力。系统的扩展性和高可用性得到很大的提升。

(3) OSD节点定期的数据清洁：数据清洁是指，一个 OSD 节点中存储的对象与另外一个存储该对象副本的 OSD 节点之间进行对象的元数据对比，依此来找出文件系统相关的错误。Ceph中 OSD 节点能够自动的进行数据清洁 ( 通常是一天一次 )。除了普通的数据清洁，Ceph 中OSD节点还可以通过对相同对象不同副本中的数据进行按位 (bit-for-bit) 的深度数据清洁 ( 通常一周一次)。这种数据清洁机制对系统的数据一致性有很大的帮助。

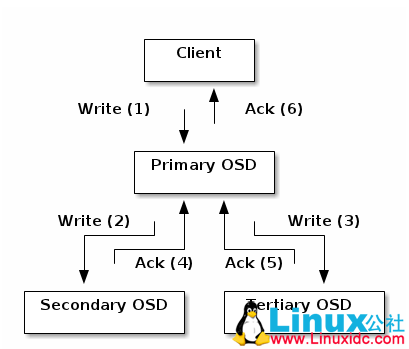

(4) 数据智能备份：和 Ceph 客户端一样，Ceph OSD节点也使用 CRUSH 算法。但是和客户端使用 CRUSH 算法来查找数据不同，Ceph OSD节点使用该算法来计算对象的备份副本应该被存储在哪个位置。数据智能备份的大致流程如图所示：

Ceph 分布式存储系统

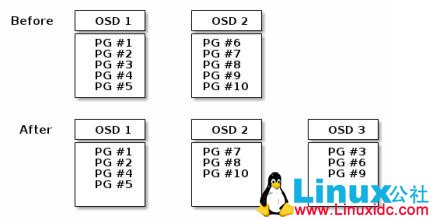

当在 Ceph 集群中增加或减少 OSD 设备时，集群会执行负载再均衡的过程 (rebalancing)。首先，集群地图(Cluster Map) 会得到更新，PG ID以及 OSD 集群相关的信息都会得到更新。如下图，简单展示了增加 OSD 存储设备时数据再均衡的大致过程。其中，一些 PG 从其原来所处的 OSD 存储设备迁移到了新的 OSD 存储设备。在数据再均衡过程中，CRUSH保持稳定，有许多的 PG 还是依然保留其原有的配置。并且由于进行了数据的迁出，原有 OSD 设备中的剩余容量也会相应的有所增加。整个数据再均衡过程也是利用的 CRUSH 算法，数据依然是均衡的分布在新的 OSD 集群中。

Ceph 分布式存储系统

在本文中，我们介绍了 Ceph 分布式文件系统的基本架构、工作机制及原理。并且从架构和原理的基础上论述了其优良的特性。综合看来，Ceph分布式文件系统有如下的特点：

(1) Ceph的核心 RADOS 通常是由少量的负责集群管理的 Monitor 进程和大量的负责数据存储的 OSD 进程构成，采用无中心节点的分布式架构，对数据进行分块多份存储。具有良好的扩展性和高可用性。

(1) Ceph分布式文件系统提供了多种客户端，包括对象存储接口、块存储接口以及文件系统接口，具有广泛的适用性，并且客户端与存储数据的 OSD 设备直接进行数据交互，大大提高了数据的存取性能。

(2) Ceph作为分布式文件系统，其能够在维护 POSIX 兼容性的同时加入了复制和容错功能。从 2010 年 3 月底，以及可以在 Linux 内核（从 2.6.34 版开始）中找到 Ceph 的身影，作为 Linux 的文件系统备选之一，Ceph.ko已经集成入 Linux 内核之中。虽然目前 Ceph 可能还不适用于生产环境，但它对测试目的还是非常有用的。Ceph 不仅仅是一个文件系统，还是一个有企业级功能的对象存储生态环境。现在，Ceph已经被集成在主线 Linux 内核中，但只是被标识为实验性的。在这种状态下的文件系统对测试是有用的，但是对生产环境没有做好准备。但是考虑到 Ceph 加入到 Linux 内核的行列，不久的将来，它应该就能用于解决海量存储的需要了。
