1. 熟悉 Xen 虚拟化平台部署；

2. Xen sHype/ACM 安全架构中的 Simple TE 和 Chinese Wall 策略及事实上现机制的分析与验证。

因为 Ubuntu 使用广泛。软件包易于下载。我们选择 Ubuntu 系统进行 Xen 部署。

可选择的 LTS 系统例如以下[1]：

1）Ubuntu 10.04 系统採用的是 Linux 2.6.32 内核，因为 Linux 3.0 下面内核不支持 Xen[2]，须要又一次编译内核。较为费时费力，内核编译后支持 Xen 4.0；

2）Ubuntu 12.04 系统採用 Linux 3.2+ 内核，支持 Xen 4.1；Xen 从 4.1 開始将 xm 工具集列为 deprecated[3]。而进行 ACM/sHype 策略方面的配置利用 xm 工具实现较为方便；

3）Ubuntu 12.04 系统採用 Linux 3.2+ 内核。支持 Xen 4.2。从 Xen 4.2 開始，不再支持 ACM 安全模块。因此不合适。

4）Ubuntu 14.04 系统採用 Linux 3.13+ 内核，支持 Xen 4.4；

5）Ubuntu 15.04 系统採用 Linux 3.19.3 内核，支持 Xen 4.5，Xen 从 4.5 開始取消 xm 工具集（xend），用 xl 工具集进行取代[3]。

综合以上几点原因，Xen 环境採用 Ubuntu 12.04 x64 部署较为合适，Xen 版本号选择 4.1，可是本文选择的是 Ubuntu 14.04 x64 + Xen 4.1 的组合，事实证明也是能够成功安装的。

依据文章 [4] 中的建议，应该选择 64-bit 的 Ubuntu 安装较为合理。

因此我们的安装镜像最后确定为 ubuntu-14.04-desktop-amd64.iso。

因为 Xen 的 dom0 系统支持的显卡有限。不支持 VMware Workstation 虚拟机中的默认显卡，在安装 Xen 后重新启动会导致系统黑屏，无法使用。因此此实验不能选择 VMware 虚拟机，仅仅能选择物理机上安装 Ubuntu 进行实验。

利用 [5] 中的教程进行 Ubuntu 14.04 LTS x64 的 U 盘安装盘的制作。再利用该安装盘进行安装就可以。假设是与 Windows 双系统，则须要用 EasyBCD 恢复引导菜单，通过引导菜单进入 Ubuntu 系统。

CloudStack 编译环境 XenServer 启动系统虚拟机失败 http://www.linuxidc.com/Linux/2013-08/88694.htm

禁止 CloudStack 删除 XenServer 原有虚拟机 http://www.linuxidc.com/Linux/2013-08/88693.htm

XenServer 中设置 Linux VM 从光驱引导 http://www.linuxidc.com/Linux/2013-07/87699.htm

开启并配置 Citrix XenServer 的 SNMP 服务 http://www.linuxidc.com/Linux/2013-01/78487.htm

重置 XenServer 本地磁盘 LVM 为 EXT3 格式 http://www.linuxidc.com/Linux/2013-11/92282.htm

在 Debian 上安装和配置 Xen http://www.linuxidc.com/Linux/2010-04/25351.htm

Fedora 20 源码安装 Xen4.3.0 http://www.linuxidc.com/Linux/2015-04/116551.htm

因为 Xen 公布的二进制安装包默认不含有 XSM 功能，开启 XSM 功能必须改变编译选项并进行又一次编译。

因此本文须要从 Xen 源代码进行安装。

从 2013 年 2 月開始，Xen 源代码採用 git 进行管理。其 git 库地址为：

git://xenbits.xen.org/xen.git

源代码下载採用的命令是：

git clone git://xenbits.xen.org/xen.git
cd xen
git checkout stable-4.1

编译须要用到 git，须要提前安装好：

apt-get install git

接着安装依赖包：

apt-get install bcc bin86 gawk bridge-utils iproutelibcurl3 libcurl4-openssl-dev bzip2 module-init-tools transfig tgif texinfotexlive-latex-base texlive-latex-recommended texlive-fonts-extratexlive-fonts-recommended pciutils-dev mercurial build-essential make gcclibc6-dev zlib1g-dev Python python-dev python-twisted libncurses5libncurses5-dev patch libvncserver-dev libsdl-dev libjpeg62-dev iasl libbz2-deve2fslibs-dev git-core uuid-dev ocaml libx11-dev bison flex binutils xorg-devudev gettext libgcrypt11-dev libssl-dev pciutils libglib2.0-dev  gcc-multilib fakeroot pkg-config libpci-devcrash crash kexec-tools makedumpfile

1）在 Xen 4.0 以后，XSM 有 ACM 和 FLASK 两个模块，默认都不开启，须要选择当中一个。然后进行编译，其 Config.mk 文件内容例如以下：

XSM_ENABLE ?= n
FLASK_ENABLE ?= n
ACM_SECURITY ?= n

2）从 Xen 4.2 開始，FLASK 成为默认的 XSM 模块，当启用 XSM 时默认启用 FLASK，而 ACM 默认不启动。其 Config.mk 文件内容例如以下：

XSM_ENABLE ?= n
FLASK_ENABLE ?

= $(XSM_ENABLE)

因为本文採用的版本号是 Xen4.1，因此须要依照下面命令改动 Config.mk：

XSM_ENABLE ?= y
FLASK_ENABLE ?= n
ACM_SECURITY ?

= y

然后执行例如以下命令进行编译：

make dist 或 make xen tools stubdom
make install-xen
make install-toolsPYTHON_PREFIX_ARG="--install-layout=deb"
make install stubdom

改动 /etc/modules 文件，加入下面行：

xen-evtchn
xen-gntdev
xen-netback
xen-blkback
xenfs
blktap

改动 /etc/ld.so.conf.d/libc.conf 文件，加入例如以下几行：

/usr/local/lib（已有）/lib64
/usr/lib
/usr/lib64

执行 ldconfig 命令使改动生效。

步骤一：改动 /etc/default/grub 文件，将 GRUB_TIMEOUT=10 改动为 GRUB_TIMEOUT=-1，将 GRUB_HIDDEN_TIMEOUT= 0 改动为 GRUB_HIDDEN_TIMEOUT=10。

步骤二：运行 update-grub。

对于 Ubuntu 14.04 在 /boot/grub/grub.cfg 中能自己主动生成’Ubuntu, with Xen hypervisor’启动项。不须要像在 Ubuntu 12.04 中一样自己手动再配置。

重新启动系统。

首先启动 xend：

// 首先启动 xencommons
service xencommons start
// 启动 xend 之前关闭网卡启动 xend 之后重新启动网卡（假设不这样做会提示出错。原因暂不详）ifconfig eth0 down
service xend start
ifconfig eth0 up

接着执行 xm list 命令。结果例如以下：

Xen 安全架构 sHype/ACM 策略配置图文教程

Name            ID   Mem      VCPUs         State      Time(s)
Domain-0     0     15610    8                   r-----       1305.5

改动 /etc/xen/xend-config.sxp 文件，去掉 xend-unix-server no 的凝视，并改为 xend-unix-server yes，去掉 xend-unix-path/var/lib/xend/xend-socket 的凝视。

首先。须要制作虚拟机的磁盘文件，输入下面命令创建 10GB 的磁盘文件

dd if=/dev/zero of=vm1disk bs=1k seek=10000kcount=0
mkfs -t ext3 vm1disk
(当须要回复确认时，回答 y)
mount -o loop vm1disk /mnt
cp -ax /{root,dev,var,etc,usr,bin,sbin,lib} /mnt
mkdir /mnt/{proc,sys,home,tmp}

然后对 /mnt/etc/fstab,/mnt/etc/hostname 进行自己定义的改动，这里省略不做改动。

umount /mnt

此时，虚拟机磁盘文件 vm1disk 就已创建完成，用类似的方式创建 vm2disk。

接着，编辑虚拟机配置文件 /root/domain1.xm，其内容例如以下所看到的：

kernel= "/boot/vmlinuz-3.13.0-24-generic.efi.signed"
memory = 512
name = "domain1"
dhcp = "dhcp"
disk = ['tap:aio:/root/vm1disk,sda1,w']
root = "/dev/sda1 ro xencons=tty"

最后，执行命令：

xm createdomain1.xm

正常情况下，虚拟机 domain1 应该已经启动。

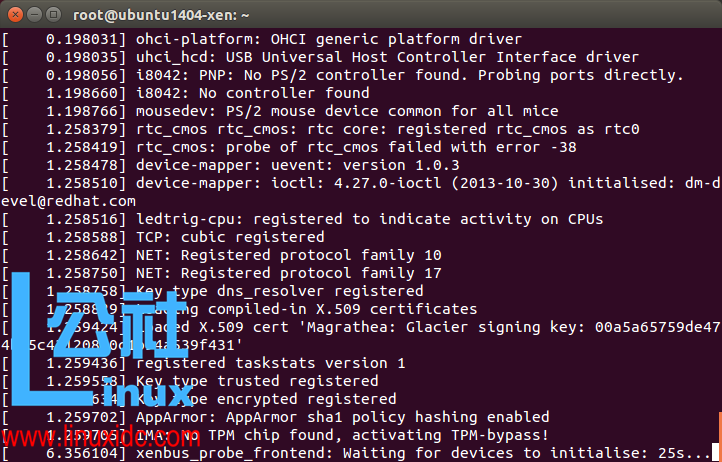

通过 xm console domain1 命令能够打开虚拟机 domain1 的终端命令行，例如以下图所看到的。

Xen 安全架构 sHype/ACM 策略配置图文教程

接着类似地创建 domain2.xm。再执行 xm create domain2.xm 启动 domain2 虚拟机。

改动 /etc/xen/xend-config.sxp。添加(xsm_module_name acm)。否则，ACM 策略类型将被觉得不支持（未指定使用的 xsm 类型），出错标识为执行 xm getpolicy 命令，提示 Supported security subsystems : None。改动源码中的 xend-config.sxp 似乎没有效果，仅仅能改动编译后的文件。

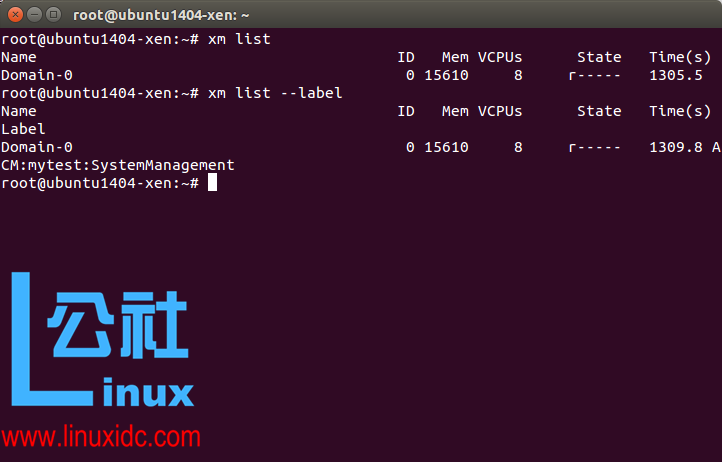

执行 xensec_toolgetpolicy 命令，结果例如以下，则说明 ACM/sHype 环境至此就搭建完毕了。

在 Windows 上安装 Python 2.7 x64 和 wxPython 3.0 x64 for Python 2.7，当中 wxPython 的下载页面例如以下：http://www.wxpython.org/download.php#msw

相同在 Ubuntu 上安装 wxPython：

apt-get install python-wxgtk2.8 python-wxtools

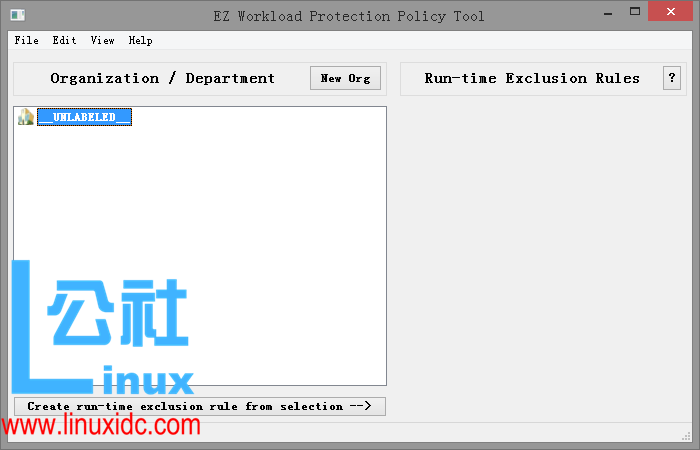

执行下面命令，假设能出现下图所看到的界面，说明策略配置工具安装完成。

python /usr/sbin/xensec_ezpolicy

Xen 安全架构 sHype/ACM 策略配置图文教程

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2016-04/129857p2.htm

在 xensec_ezpolicy 里，点击 New Orgbutton。新增加三个组织：A-Bank、B-Bank 和 AutoCorp，而且在 A -Bank 下创建两个部门：SecurityUnderwriting 和 MarketAnalysis。然后选中__UNLABELED__、A-Bank 和 B -Bank 三项，点击 Create run-time exclusion rulefrom selectionbutton，将其增加到一个冲突集中，接着用类似方法将__UNLABELED__、A-Bank.MarketAnalysis 和 A -Bank.SecurityUnderwriting 三项增加到一个冲突集中。终于结果例如以下图所看到的：

Xen 安全架构 sHype/ACM 策略配置图文教程

选择菜单里的 File ->Save as Xen ACM Security Policy …将策略文件保存到路径：/etc/xen/acm-security/policies/mytest-security_policy.xml

该文件终于内容例如以下所看到的：

<?xml version=”1.0″ encoding=”UTF-8″?

>
<!– Auto-generated by ezPolicy –>
<SecurityPolicyDefinition xmlns=”http://www.ibm.com” xmlns:xsi=”http://www.w3.org/2001/XMLSchema-instance” xsi:schemaLocation=”http://www.ibm.com ../../security_policy.xsd “>
<PolicyHeader>
<PolicyName>mytest</PolicyName>
<Date>Tue Jun 09 14:41:58 2015</Date>
<Version>1.0</Version>
</PolicyHeader>

<SimpleTypeEnforcement>
<SimpleTypeEnforcementTypes>
<Type>SystemManagement</Type>
<Type>__UNLABELED__</Type>
<Type>A-Bank</Type>
<Type>A-Bank.SecurityUnderwriting</Type>
<Type>A-Bank.MarketAnalysis</Type>
<Type>B-Bank</Type>
<Type>AutoCorp</Type>
</SimpleTypeEnforcementTypes>
</SimpleTypeEnforcement>

<ChineseWall priority=”PrimaryPolicyComponent”>
<ChineseWallTypes>
<Type>SystemManagement</Type>
<Type>__UNLABELED__</Type>
<Type>A-Bank</Type>
<Type>A-Bank.SecurityUnderwriting</Type>
<Type>A-Bank.MarketAnalysis</Type>
<Type>B-Bank</Type>
<Type>AutoCorp</Type>
</ChineseWallTypes>

<ConflictSets>
<Conflict name=”RER”>
<Type>__UNLABELED__</Type>
<Type>A-Bank</Type>
<Type>B-Bank</Type>
</Conflict>
<Conflict name=”RER”>
<Type>__UNLABELED__</Type>
<Type>A-Bank.MarketAnalysis</Type>
<Type>A-Bank.SecurityUnderwriting</Type>
</Conflict>
</ConflictSets>
</ChineseWall>

<SecurityLabelTemplate>
<SubjectLabels bootstrap=”SystemManagement”>
<VirtualMachineLabel>
<Name>SystemManagement</Name>
<SimpleTypeEnforcementTypes>
<Type>SystemManagement</Type>
<Type>__UNLABELED__</Type>
<Type>A-Bank</Type>
<Type>A-Bank.SecurityUnderwriting</Type>
<Type>A-Bank.MarketAnalysis</Type>
<Type>B-Bank</Type>
<Type>AutoCorp</Type>
</SimpleTypeEnforcementTypes>
<ChineseWallTypes>
<Type>SystemManagement</Type>
</ChineseWallTypes>
</VirtualMachineLabel>

<VirtualMachineLabel>
<Name>__UNLABELED__</Name>
<SimpleTypeEnforcementTypes>
<Type>__UNLABELED__</Type>
</SimpleTypeEnforcementTypes>
<ChineseWallTypes>
<Type>__UNLABELED__</Type>
</ChineseWallTypes>
</VirtualMachineLabel>

<VirtualMachineLabel>
<Name>A-Bank.SecurityUnderwriting</Name>
<SimpleTypeEnforcementTypes>
<Type>A-Bank.SecurityUnderwriting</Type>
</SimpleTypeEnforcementTypes>
<ChineseWallTypes>
<Type>A-Bank</Type>
<Type>A-Bank.SecurityUnderwriting</Type>
</ChineseWallTypes>
</VirtualMachineLabel>

<VirtualMachineLabel>
<Name>A-Bank.MarketAnalysis</Name>
<SimpleTypeEnforcementTypes>
<Type>A-Bank.MarketAnalysis</Type>
</SimpleTypeEnforcementTypes>
<ChineseWallTypes>
<Type>A-Bank</Type>
<Type>A-Bank.MarketAnalysis</Type>
</ChineseWallTypes>
</VirtualMachineLabel>

<VirtualMachineLabel>
<Name>AutoCorp</Name>
<SimpleTypeEnforcementTypes>
<Type>AutoCorp</Type>
</SimpleTypeEnforcementTypes>
<ChineseWallTypes>
<Type>AutoCorp</Type>
</ChineseWallTypes>
</VirtualMachineLabel>
</SubjectLabels>

<ObjectLabels>
<ResourceLabel>
<Name>SystemManagement</Name>
<SimpleTypeEnforcementTypes>
<Type>SystemManagement</Type>
</SimpleTypeEnforcementTypes>
</ResourceLabel>

<ResourceLabel>
<Name>__UNLABELED__</Name>
<SimpleTypeEnforcementTypes>
<Type>__UNLABELED__</Type>
</SimpleTypeEnforcementTypes>
</ResourceLabel>

<ResourceLabel>
<Name>A-Bank.SecurityUnderwriting</Name>
<SimpleTypeEnforcementTypes>
<Type>A-Bank.SecurityUnderwriting</Type>
</SimpleTypeEnforcementTypes>
</ResourceLabel>

<ResourceLabel>
<Name>A-Bank.MarketAnalysis</Name>
<SimpleTypeEnforcementTypes>
<Type>A-Bank.MarketAnalysis</Type>
</SimpleTypeEnforcementTypes>
</ResourceLabel>

<ResourceLabel>
<Name>AutoCorp</Name>
<SimpleTypeEnforcementTypes>
<Type>AutoCorp</Type>
</SimpleTypeEnforcementTypes>
</ResourceLabel>
</ObjectLabels>
</SecurityLabelTemplate>
</SecurityPolicyDefinition>

下一步。关闭全部虚拟机，在命令行里运行下面命令，使刚才编辑的策略生效。

xm resetpolicy
xm setpolicy ACM mytest

以下，给 domain1 和 domain2 分别设置 A -Bank 和 B -Bank 的标签：

xm addlabel A-Bank dom domain1.xm
xm addlabel B-Bank dom domain2.xm

接着，给虚拟磁盘文件设置 A -Bank 和 B -Bank 的标签：

xm addlabel A-Bank res tap:aio:/root/vm1disk
xm addlabel B-Bank res tap:aio:/root/vm2disk

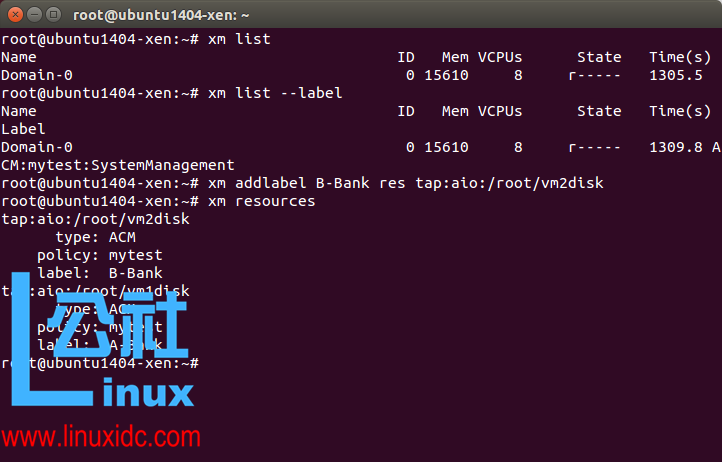

设置结果如图所看到的。

这样才干保证虚拟机 domain1 能訪问磁盘文件 vm1disk，虚拟机 domain1 能訪问磁盘文件 vm1disk，虚拟机才会创建成功，从而验证了 STE 策略。

Xen 安全架构 sHype/ACM 策略配置图文教程

然后创建 domain1 虚拟机，保持 domain1 开启的同一时候，再启动 domain2 虚拟机：

xm create domain2.xm
xm create domain2.xm

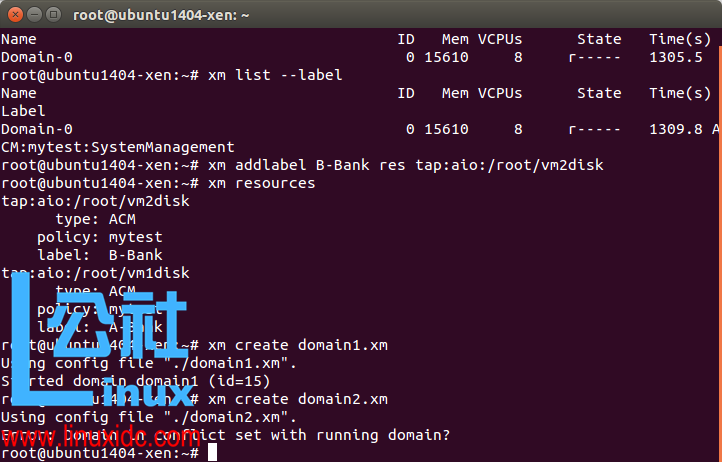

这时我们会发现 domain2 虚拟机创建失败。例如以下图所看到的，提示 Error: Domain inconflict set with running domain?

Xen 安全架构 sHype/ACM 策略配置图文教程

这是因为在 ChineseWall 策略里，虚拟机 domain1 的标签为 A -Bank，虚拟机 domain2 的标签为 B -Bank，而 A -Bank 和 B -Bank 在同一个利益冲突类（Run-time Exclustion Rules）中，因此无法同一时候在同一个主机中执行。

解决方式：改动 /xen/tools/check/check_python_devel 文件。去掉里面的验证

解决方式：依照 http://stackoverflow.com/questions/18286738/undefined-reference-to-symbol-timer-settimeglibc-2-3- 3 里的说明。将 /xen/tools/ioemu-remote/Makefile.target 里的 LIBS+=-lm 改动为 LIBS+=-lz -lrt –lm

function)

解决方式：參照 http://lists.xen.org/archives/html/xen-devel/2012-12/msg00429.html

改动 /xen/tools/debugger/gdbsx/xg/xg_main.c。在文件开头增加 #include <sys/types.h>

解决方式：apt-getinstall ocaml-findlib

解决方式：改动 /xen/tools/ocaml/xenstored/connection.ml 里的 Line:118，把那三行凝视掉。加入 let is_backend_mmap con =false

解决方式：利用 kazam 进行视频录制。用法例如以下：

apt-get install kazam
apt-get install pulseaudio
pulseaudio // 打开 pulseaudioserver
kazam // 执行视频录制软件
