LVS-DR模型实现负载均衡

229次阅读
没有评论

共计 13688 个字符，预计需要花费 35 分钟才能阅读完成。

前言

前篇文章我们主要讲解了 LVS-DR 模型的架构方式以及如何实现，想了解的小伙伴点这个 LVS-NAT 模型实现负载均衡，今天我们来进行实践的 LVS 中三种模型中的 DR 模型的架构以及实现方式。(实验环境还以 Web 集群作为实验对象) http://www.linuxidc.com/Linux/2016-06/132387.htm

环境

此处我们 LVS-DR 模型环境架构也用四台 Linux 服务器, 都有以下配置。

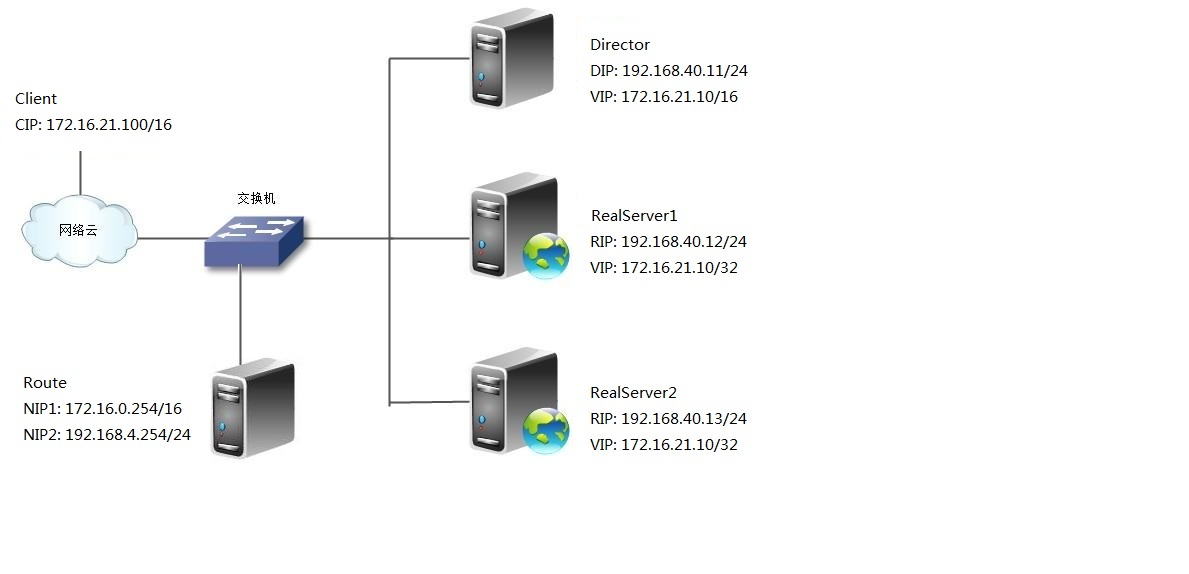

环境架构图：

LVS-DR 模型实现负载均衡

工作原理：

基于 DR 机制实现。当用户请求到达 director 之后，此时 Director 知道 client 请求的为一个集群服务 (Director 有一块网卡，此块网卡配置了 DIP【对内】, 又配置了一个网卡别名 VIP【对外公网访问】)，那么 director 不会改变原有的 IP 头部，通过指定的调度算法，选择任意一台 RealServer, 通过 DIP 和 RealServer 的 RIP 在同一个物理网络内进行 AIP 广播请求，请求到此台 RealServer 的 MAC 之后，再将 MAC 地址封装为此台 RealServer 的 MAC，然后发给此台 RealServer，注意此时的源地址和目标地址没有改变，RealServer 进行解包发现目标地址为 VIP(RealServer 有一块网卡：此块网卡配置了 RIP【对内】，还在本地回环接口 lookback 口配置了一个隐藏网卡别名的 VIP)，自己有一个 VIP，那么进行解封装，再将源地址为 VIP 目标地址为 Client 的 CIP 进行封装然后把数据发送给用户 (此时不在经过 Director，直接发给客户端)，完成整个负载调度过程。

特点：

  • RS 可以使用私有地址，还可以使用公网地址，此时可以直接通过互联网连入 RS，以实现配置、监控等
  • RS 的网关一定不能指向 DIP
  • RS 跟 Dirctory 要在同一物理网络内（不能有路由器分隔）
  • 请求报文经过 Directory，但响应报文一定不经过 Director
  • 不支持端口映射
  • RS 可以使用大多数的操作系统

硬件环境：

使用软件 VMware WorkStation 11，Director 的 DIP 和 RealServer 的 RS1、RS2 为桥接模式，让其在同一个物理局域网内。(只作为测试环境)

  • 一台 Director：
    • 版本：Red Hat Enterprise Linux Server release 6.4
    • 单网卡：
      • eth1: DIP: 192.168.40.11/24
      • eth1:0 VIP: 172.16.21.10/16

这里我们为了模拟的更切合真实环境，所以 Client 请求的和 RealServer 的 RIP 不在同一网段，那么就需要一个 Route 设备，这里可选，你也可以使用全部都在一个物理网络内

  • 一台 Route：
    • 版本：Red Hat Enterprise Linux Server release 6.4
    • 双网卡：
      • eth1: 192.168.40.254/24
      • eth2: 172.16.0.254/16
  • 两台 RealServer：
    • 版本：Red Hat Enterprise Linux Server release 6.4
    • 单网卡：
      • RealServer1：eth1：RIP1 192.168.40.12/24
        lo:0：172.16.21.10/32
      • RealServer2: eth1：RIP2 192.168.40.13/24
        lo:0：172.16.21.10/32

软件环境：

搭建 LVS 集群只需要在 Director 服务器上安装 ipvsadmin 工具，此处我们使用 RedHat 自带的 rpm 包进行安装
版本：ipvsadm-1.25-10.el6.x86_64.rpm

安装前准备

同步时间

  • 注意：时间同步是最重要的环节，Director 和后台的 RealServer 的时间必须同步，并且时间差小于 1 秒钟。
  • 本次我们使用 Route 服务器作为时间服务器，全部都向 RouteNTPServer 来同步时间。
[root@route ~]# service ntpd restart  # 重启 ntp 服务器
Shutting down ntpd:                                        [OK  ]
Starting ntpd:                                             [OK  ]
[root@Director ~]# ntpdate 192.168.40.254 # 客户端同步三台都要同步这里我们就不多说了

查看内核版本

现在 LVS 已经是 Linux 标准内核的一部分，在 Linux2.4 内核以前，使用 LVS 时必须要重新编译内核以支持 LVS 功能模块，但是从 Linux2.4 内核以后，已经完全内置了 LVS 的各个功能模块，无需给内核打任何补丁，可以直接使用 LVS 提供的各种功能。

[root@Director Packages]# uname -r  # 此处我们环境内核版本为 2.6.32-358.el6.x86_64，所以不需要再打补丁，如果你的内核低于 2.4 那么则需要提前打补丁
2.6.32-358.el6.x86_64

查看内核是否支持 ipvs

[root@Director ~]# modprobe -l | grep ipvs  # 以下有之前所解释的十个内核所支持的算法 (如果能有以下搜索到那么你的内核就支持 ipvs)
kernel/net/netfilter/ipvs/ip_vs.ko
kernel/net/netfilter/ipvs/ip_vs_rr.ko
kernel/net/netfilter/ipvs/ip_vs_wrr.ko
kernel/net/netfilter/ipvs/ip_vs_lc.ko
kernel/net/netfilter/ipvs/ip_vs_wlc.ko
kernel/net/netfilter/ipvs/ip_vs_lblc.ko
kernel/net/netfilter/ipvs/ip_vs_lblcr.ko
kernel/net/netfilter/ipvs/ip_vs_dh.ko
kernel/net/netfilter/ipvs/ip_vs_sh.ko
kernel/net/netfilter/ipvs/ip_vs_sed.ko
kernel/net/netfilter/ipvs/ip_vs_nq.ko
kernel/net/netfilter/ipvs/ip_vs_ftp.ko

配置本地 YUM 源

我们使用本地光盘来作为 YUM 源

挂载本地光盘

[root@Director ~]# mount /dev/sr0 /media  # 挂载本地光盘到本地目录
mount: block device /dev/sr0 is write-protected, mounting read-only

配置编辑 YUM 源的配置文件

三台服务器我们都需要配置，因为后面两台 RealServer 我们还需要安装 web 服务来作为集群服务。

[root@Director ~]# vim /etc/yum.repos.d/rhel-source.repo
[localhost]   # 库名称 (可随意)
name=localhost # 名称描述 (自定义)
baseurl=file:///media  # yum 源目录，源地址
enabled=1   # 是否用该 yum 源，0 为禁用，1 为使用
gpgcheck=0 # 检查 GPG-KEY，0 为不检查，1 为检查

到此我们安装前准备就做好了，来下面进行下一步

配置 RouteServer

配置两个网卡的 IP 地址

[root@route ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=192.168.40.254
NETMASK=255.255.255.0

[root@route ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth2
DEVICE=eth2
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=172.16.0.254
NETMASK=255.255.0.0

[root@route ~]# service network restart # 重启 network 服务
Shutting down interface eth1:                              [OK]
Shutting down interface eth2:                              [OK]
Shutting down loopback interface:                          [OK]
Bringing up loopback interface:                            [OK]
Bringing up interface eth1:                                [OK]
Bringing up interface eth2:                                [OK]

[root@route ~]# ifconfig  # 查看是否配置生效
eth1      Link encap:Ethernet  HWaddr 00:0C:29:22:E7:C7
          inet addr:192.168.40.254  Bcast:192.168.40.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fe22:e7c7/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:609 errors:0 dropped:0 overruns:0 frame:0
          TX packets:292 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:57640 (56.2 KiB)  TX bytes:22985 (22.4 KiB)

eth2      Link encap:Ethernet  HWaddr 00:0C:29:22:E7:D1
          inet addr:172.16.0.254  Bcast:172.16.255.255  Mask:255.255.0.0
          inet6 addr: fe80::20c:29ff:fe22:e7d1/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:5316 errors:0 dropped:0 overruns:0 frame:0
          TX packets:4282 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:493923 (482.3 KiB)  TX bytes:598669 (584.6 KiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:9965 errors:0 dropped:0 overruns:0 frame:0
          TX packets:9965 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:1049774 (1.0 MiB)  TX bytes:1049774 (1.0 MiB)

开启本地路由转发

[root@route ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1  # 将 0 更改为 1 即可
[root@route ~]# sysctl  -p   # 刷新重新生效
net.ipv4.ip_forward = 1
net.ipv4.conf.default.rp_filter = 1
net.ipv4.conf.default.accept_source_route = 0
kernel.sysrq = 0
kernel.core_uses_pid = 1
net.ipv4.tcp_syncookies = 1
kernel.msgmnb = 65536
kernel.msgmax = 65536
kernel.shmmax = 68719476736
kernel.shmall = 4294967296

配置 DirecotrServer

安装 ipvsadm 工具

[root@Director Packages]# yum install -y ipvsadm-1.25-10.el6.x86_64.rpm

配置网卡，并设置 IP

配置内网网卡 DIP

[root@Director ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1  # 此处我们不指定 GATEWAY(真实生产跟其环境架构而定)
DEVICE=eth1
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=192.168.40.11
NETMASK=255.255.255.0

配置外网网卡别名 VIP

[root@Director ~]# cp /etc/sysconfig/network-scripts/ifcfg-eth1 /etc/sysconfig/network-scripts/ifcfg-eth1:0  # 拷贝 DIP 的配置文件
[root@Director ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1:0  # 此内网网卡可不指定 GATEWAY, 因为和后台 RealServer 在同一个局域网 (但也要根据真实环境而定)
DEVICE=eth1:0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=172.16.21.10
NETMASK=255.255.0.0

重启网卡服务

[root@Director ~]# service network restart
Shutting down interface eth1:                              [OK  ]
Shutting down loopback interface:                          [OK  ]
Bringing up loopback interface:                            [OK  ]
Bringing up interface eth1:                                [OK  ]
[root@Director ~]# ifconfig  # 查看配置是否生效
eth1      Link encap:Ethernet  HWaddr 00:0C:29:E5:9A:47
          inet addr:192.168.40.11  Bcast:192.168.40.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fee5:9a47/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:3289 errors:0 dropped:0 overruns:0 frame:0
          TX packets:2421 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:305233 (298.0 KiB)  TX bytes:324497 (316.8 KiB)

eth1:0    Link encap:Ethernet  HWaddr 00:0C:29:E5:9A:47
          inet addr:172.16.21.10  Bcast:172.16.255.255  Mask:255.255.0.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:17 errors:0 dropped:0 overruns:0 frame:0
          TX packets:17 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:1284 (1.2 KiB)  TX bytes:1284 (1.2 KiB)

清空本地防火墙策略

[root@Director ~]# iptables -F

配置 RealServer 服务器

配置 RealServer1 网卡的 RIP

[root@RS1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1    # 根据我们此时的环境一定要将网关指向 RouteServer 的 192.168.40.254，因为 ReaServer 响应 Client 的时候不在一个网络不能直接路由
DEVICE=eth1
TYPE=Ethernet
ONBOOT=yes
BOOTPROTO=static
IPADDR=192.168.40.12
NETMASK=255.255.255.0
GATEWAY=192.168.40.254
NM_CONTROLLED=yes

配置内核参数

由于我们 Director 和两台 RealServer 都配置 VIP 地址，那么客户在请求 VIP 时，都有配置 VIP，都会响应，这样的话网络就乱了，不知道包应该发给谁了，也就达不到我们所说的负载均衡的作用了，下面我们需要只要 Client 请求 VIP 时，只能 Director 来响应，那么我们有以下三个方案来解决这么问题。

让前段路由将请求发往 VIP 时，只能是 Dirctor 上的 VIP 响应

  • 解决方案
    • 静态地址绑定：有时候我们未必有 ISP 路由器的配置权限，Director 调用时静态地址绑定将难以使用 (Director 做 HA 的时候那么一台坏了，还得重新绑定)
    • arptables：设定 arptables 规则来实现
    • 修改 linux 内核参数：将 RS 上的 VIP 配置在 lo 接口的别名上，限制 linux 仅对对应接口的 ARP 请求做相应

第三种方法是我们最常用的，也是最实用的：

[root@RS1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@RS1 ~]# echo 1 > /proc/sys/net/ipv4/conf/eth1/arp_ignore
[root@RS1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@RS1 ~]# echo 2 > /proc/sys/net/ipv4/conf/eth1/arp_announce

配置 RealServer1 的隐藏的 VIP

  • 此配置步骤一定要在上一步配置完内核参数之后再进行配置，如果明白 arp 原理的小伙伴你懂的
[root@RS1 ~]# cp /etc/sysconfig/network-scripts/ifcfg-eth1 /etc/sysconfig/network-scripts/ifcfg-lo:0
[root@RS1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-lo:0  # NETMASK 要为三个 255，自己在一个广播域里，此网络只有自己
DEVICE=lo:0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=172.16.21.10
NETMASK=255.255.255.255
GATEWAY=172.16.0.254

重启网卡配置

[root@RS1 ~]# service network restart
Shutting down interface eth1:                              [OK]
Shutting down loopback interface:                          [OK]
Bringing up loopback interface:                            [OK]
Bringing up interface eth1:                                [OK]
[root@RS1 ~]# ifconfig  # 查看配置是否生效
eth1      Link encap:Ethernet  HWaddr 00:0C:29:41:4A:CC
          inet addr:192.168.40.12  Bcast:192.168.40.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fe41:4acc/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:2749 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1871 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:265901 (259.6 KiB)  TX bytes:241716 (236.0 KiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:2320 errors:0 dropped:0 overruns:0 frame:0
          TX packets:2320 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:293374 (286.4 KiB)  TX bytes:293374 (286.4 KiB)

lo:0      Link encap:Local Loopback
          inet addr:172.16.21.10  Mask:255.255.255.255
          UP LOOPBACK RUNNING  MTU:16436  Metric:1

添加路由条目

  • 此路由条目必须要添加的，意思就是只要是访问本地 VIP 地址的，都从本地 lo:0 口进行转发给 eth1(因为只有 eth1 才是对外出去的，lo 口只是本地回环地址，不能直接和外界通信) 记得是转发给 eth1，在从 eth1 进行传出去，这样 eth1 只是转发，不会作为源地址。
[root@RS1 ~]# route add -host 172.16.21.10 dev lo:0
[root@RS1 ~]# route -n   # 查看添加路由条目
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
172.16.21.10    0.0.0.0         255.255.255.255 UH    0      0        0 lo
192.168.40.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1
169.254.0.0     0.0.0.0         255.255.0.0     U     1002   0        0 eth1
0.0.0.0         192.168.40.1    0.0.0.0         UG    0      0        0 eth1

安装 Web 服务

[root@RS1 ~]# yum install -y httpd
[root@RS1 ~]# service httpd start   # 启动 httpd 服务
Starting httpd: httpd: apr_sockaddr_info_get() failed for RS1
httpd: Could not reliably determine the server's fully qualified domain name, using 127.0.0.1 for ServerName
                                                           [OK]
[root@RS1 ~]# service httpd status   # 查看 httpd 是否启动
httpd (pid  11249) is running...
[root@RS1 ~]# netstat -an | grep :80  # 查看 web 服务 80 端口是否监听
tcp        0      0 :::80                       :::*                        LISTEN
[root@RS1 ~]# echo "RS1.xuxingzhuang.com" > /var/www/html/index.html  # 给 web 服务提供网页界面
[root@RS1 ~]# curl http://localhost # 访问本地 web 是否可以正常访问
RS1.xuxingzhuang.com

清空本地防火墙策略

[root@RS1 ~]# iptables -F

配置 RealServer2 网卡的 RIP

[root@RS2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=192.168.40.13
NETMASK=255.255.255.0
GATEWAY=192.168.40.254

配置内核参数

[root@RS2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@RS2 ~]# echo 1 > /proc/sys/net/ipv4/conf/eth1/arp_ignore
[root@RS2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
[root@RS2 ~]# echo 2 > /proc/sys/net/ipv4/conf/eth1/arp_announce

配置 RealServer1 的隐藏的 VIP

[root@RS2 ~]# cp /etc/sysconfig/network-scripts/ifcfg-eth1 /etc/sysconfig/network-scripts/ifcfg-lo:0
[root@RS2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-lo:0
DEVICE=lo:0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
IPADDR=172.16.21.10
NETMASK=255.255.255.255
GATEWAY=172.16.0.254

重启网卡配置

[root@RS2 ~]# service network restart
Shutting down interface eth1:                              [OK  ]
Shutting down loopback interface:                          [OK  ]
Bringing up loopback interface:                            [OK  ]
Bringing up interface eth1:                                [OK  ]
[root@RS2 ~]# ifconfig  # 查看配置是否生效
eth1      Link encap:Ethernet  HWaddr 00:0C:29:9A:31:FB
          inet addr:192.168.40.13  Bcast:192.168.40.255  Mask:255.255.255.0
          inet6 addr: fe80::20c:29ff:fe9a:31fb/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:3401 errors:0 dropped:0 overruns:0 frame:0
          TX packets:3027 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:291858 (285.0 KiB)  TX bytes:1029009 (1004.8 KiB)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:16436  Metric:1
          RX packets:2242 errors:0 dropped:0 overruns:0 frame:0
          TX packets:2242 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:273214 (266.8 KiB)  TX bytes:273214 (266.8 KiB)

lo:0      Link encap:Local Loopback
          inet addr:172.16.21.10  Mask:255.255.255.255
          UP LOOPBACK RUNNING  MTU:16436  Metric:1

添加路由条目

[root@RS2 ~]# route add -host 172.16.21.10 dev lo:0
[root@RS2 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
172.16.21.10    0.0.0.0         255.255.255.255 UH    0      0        0 lo
192.168.40.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1
169.254.0.0     0.0.0.0         255.255.0.0     U     1002   0        0 eth1
0.0.0.0         192.168.40.254  0.0.0.0         UG    0      0        0 eth1

安装 Web 服务

[root@RS2 ~]# yum install -y httpd
[root@RS2 ~]# service httpd start   # 启动 httpd 服务
Starting httpd: httpd: apr_sockaddr_info_get() failed for RS1
httpd: Could not reliably determine the server's fully qualified domain name, using 127.0.0.1 for ServerName
                                                           [OK]
[root@RS2 ~]# service httpd status  # 查看 httpd 是否启动
httpd (pid  10833) is running...
[root@RS2 ~]# netstat -an | grep :80  # 查看 web 服务 80 端口是否监听
tcp        0      0 :::80                       :::*                        LISTEN
[root@RS2 ~]# echo "RS2.xuxingzhuang.com" > /var/www/html/index.html  # 给 web 服务提供网页界面
[root@RS2 ~]# curl http://localhost # 访问本地 web 是否可以正常访问
RS2.xuxingzhuang.com

清空本地防火墙策略

[root@RS2 ~]# iptables -F

配置 Driector，并将 RealServer 加入集群服务

ipvsadm 命令的用法

管理集群服务

  • 添加：-A -t|u|f service-address [-s scheduler]
    • -t: TCP 协议的集群
    • -u: UDP 协议的集群
      • service-address: IP:PORT
    • -f: FWM: 防火墙标记
      • service-address: Mark Number
  • 修改：
    • -E
  • 删除：
    • -D -t|u|f service-address

管理集群服务中的 RealServer

  • 添加：
    • -a -t|u|f service-address -r server-address [-g|i|m] [-w weight]
    • -t|u|f service-address：事先定义好的某集群服务
    • -r server-address: 某 RS 的地址，在 DR 模型中，可使用 IP：PORT 实现端口映射；
    • [-g|i|m]: LVS 类型
    • -g: DR
    • -i: TUN
    • -m: DR
    • [-w weight]: 定义服务器权重
  • 修改：
    • -e
  • 删除：
    • d -t|u|f service-address -r server-address

集群服务后续管理

  • 查看
    • -L|l
    • -n: 数字格式显示主机地址和端口
    • –stats：统计数据
    • –rate: 速率
    • –timeout: 显示 tcp、tcpfin 和 udp 的会话超时时长
    • -c: 显示当前的 ipvs 连接状况
      • 例：ipvsadm -L -n –stats
  • 删除所有集群服务
    • -C：清空 ipvs 规则
      • 例：ipvsadm -C
  • 保存规则
    • -S
      • 例：ipvsadm -S > /etc/sysconfig/ipvsadm
  • 载入此前的规则：
    • -R
      • 例：ipvsadm -R < /etc/sysconfig/ipvsadm

将 RealServer 加入 Web 集群服务

  • 我们此时使用内核的 rr 调度算法来作为实验，还不明白 LVS 的内核调度算法的小伙伴，请查看我们上一篇 LVS 集群服务详解

使用 rr 调度算法 (轮叫)

[root@Director ~]# ipvsadm -A -t 172.16.21.10:80 -s rr
[root@Director ~]# ipvsadm -a -t 172.16.21.10:80 -r 192.168.40.12 -g -w 2   # 此处的 - w 指定权重是没有意义的，因为我们使用的为 rr 调度算法 (轮叫), 不过你也可以指定，后边我们改变算法时就不用重新定义了，省去了时间
[root@Director ~]# ipvsadm -a -t 172.16.21.10:80 -r 192.168.40.13 -g -w 1
[root@Director ~]# ipvsadm -L -n   # 查看集群服务
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.21.10:80 rr
  -> 192.168.40.12:80             Route    2      0          0
  -> 192.168.40.13:80             Route    1      0          0

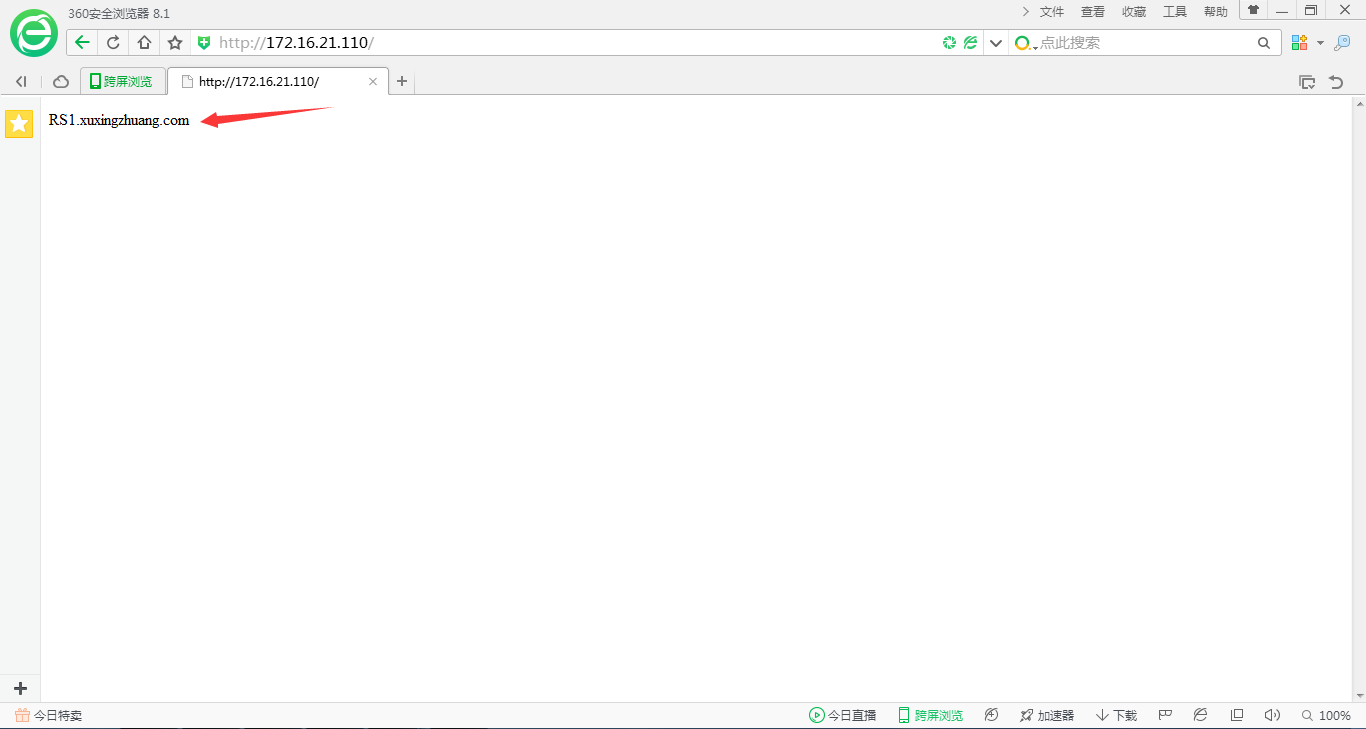

测试 web 集群服务 rr 算法

LVS-DR 模型实现负载均衡

END

到底我们就基于 LVS-DR 模型就搭建好了一个 web 服务集群，DR 模型在我们生活中用的还是比较多的，最主要的还是理解，后面我们还会继续写一下 HA 高可用集群。

本文永久更新链接地址 ：http://www.linuxidc.com/Linux/2016-06/132386.htm

正文完
星哥玩云-微信公众号
post-qrcode
Apache Hadoop Linux服务器 LVS-DR LVS-DR模型 LVS-DR模型实现负载均衡 Nginx Tomcat 分布式 分布式系统 服务器 集群
发表至： 服务器应用
2022-01-21
 0
星锅
版权声明：本站原创文章，由 星锅 于2022-01-21发表，共计13688字。
转载说明：除特殊说明外本站文章皆由CC-4.0协议发布，转载请注明出处。
【腾讯云】推广者专属福利，新客户无门槛领取总价值高达2860元代金券，每种代金券限量500张，先到先得。
解决百度BMR的Spark集群开启slaves结点的问题
Linux(CentOS 6.5) 下Nginx 安装
Nginx负载均衡应用案例剖析
Ubuntu 14.04搭建安装SVN服务器
搭建高性能高可用Tomcat服务器详解
Hadoop启动，停止，与其中的守护进程的启动停止
Zabbix系统邮件告警Python脚本
HDFS的ACL测试
阿里云-最新活动爆款每日限量供应
评论（没有评论）
验证码
星哥说事
星哥说事
分享互联网知识
阅读量
3577614
评论数
4
文章搜索
热门文章
选择PHP与Python，可以考虑这三个问题

选择PHP与Python，可以考虑这三个问题

导读 尽管 RESTful API 和跨平台库已经使网页开发容易起来，但依然没有解决阻碍并隔分开发者、管理者和...
Centos 7平滑无缝升级PHP7.1.0到PHP 7.1.5

Centos 7平滑无缝升级PHP7.1.0到PHP 7.1.5

实验环境：CentOS Linux release 7.3.1611 (Core) 内核版本：Linux ve...
介绍ansible的Ad-hoc与commands模块

介绍ansible的Ad-hoc与commands模块

Ad-Hoc 是指 ansible 下临时执行的一条命令，并且不需要保存的命令，对于复杂的命令后面会说 pla...
Linux安装使用pidstat命令以对进程数据进行监控

Linux安装使用pidstat命令以对进程数据进行监控

导读 Linux 系统监控的命令其实有很多，pidstat 命令就是其中的一种，使用 pidstat 命令可以...
linux下使用tree命令以树形结构显示文件目录结构

linux下使用tree命令以树形结构显示文件目录结构

导读 今天小编来给分享 Linux 系统下一个非常有用的命令的使用：tree 命令可以以树形结构显示文件目录结...
CDN
阿里云CDN-提高用户访问的响应速度和成功率
随机文章
开源堡垒机JumpServer配置教程：使用步骤与配置

开源堡垒机JumpServer配置教程：使用步骤与配置

开源堡垒机 JumpServer 配置教程：使用步骤与配置 上一篇文章星哥讲了如何安装 JumpServer ...
如何快速在CentOS7下安装MySQL

如何快速在CentOS7下安装MySQL

开始下载步骤，无需任何准备工作，简单明了。 #下载并安装 yum repository [root@local...
python入门简单的 c/s远程操作

python入门简单的 c/s远程操作

实现目标： 通过控制端，可以实现 N 台主机执行同一操作。 具体代码如下 ： 1、控制端代码 [root@36...
linux下的网络设备文件配置

linux下的网络设备文件配置

系统网络设备的配置文件保存在 ”/etc/sysconfig/network-scripts”目录...
系统加固-Linux不允许用户使用密码登录，只能使用密钥登录

系统加固-Linux不允许用户使用密码登录，只能使用密钥登录

一、密码登录的安全隐患 传统的密码登录方式，尽管简单直接，却存在诸多安全隐患。首先，密码本身容易被猜测或通过暴...
一言一句话
-「」
【腾讯云】云服务器、云数据库、COS、CDN、短信等云产品特惠热卖中
