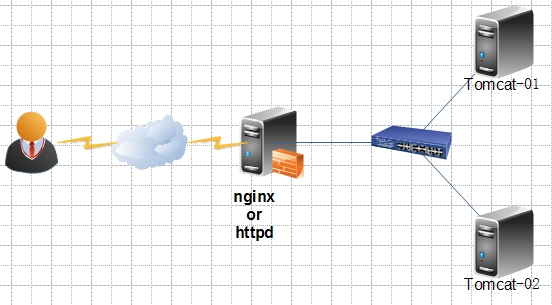

环境拓扑

Tomcat 反向代理 + 负载均衡的四种方法配置

环境说明：

	IP 地址	功能描述
nginx or httpd	172.16.4.100	代理服务器，将用户请求分发到后端的 Tomcat 服务器实现反向代理和负载均衡
Tomcat-01	172.16.4.101	后端实际提供服务的服务器
Tomcat-02	172.16.4.102	后端实际提供服务的服务器

系统环境都如下所示：

[root@nginx ~]# cat /etc/RedHat-release
CentOS release 6.6 (Final)
[root@bogon ~]# uname -rm
2.6.32-504.el6.x86_64 x86_64

此文章一共有四个实验：

1、使用 nginx 服务器实现反向代理 Tomcat 并实现负载均衡；

2、使用 httpd 的 mod_proxy_http 模块，实现 Tomcat 负载均衡；

3、使用 httpd 的 mod_proxy_ajp 模块，实现 Tomcat 负载均衡；

4、使用 httpd 的 mod_jk 模块，实现 Tomcat 的服务均衡。

后端 Tomcat 配置
四种反代 + 负载均衡都是使用此 Tomcat 部署。

Tomcat-01 部署
安装 jdk

[root@tomcat-1 ~]# rpm -ivh jdk-7u67-linux-x64.rpm

设置 Java 的环境变量

[root@tomcat-1 ~]# vim /etc/profile.d/java.sh
export JAVA_HOME=/usr/java/latest #设置家目录
export PATH=$JAVA_HOME/bin:$PATH #设置命令路径
[root@tomcat-1 ~]# . /etc/profile.d/java.sh

使用 -version 输出 Java 的版本号如果可以输出那么表示 Java 环境部署 ok

[root@tomcat-1 ~]# java -version
java version “1.7.0_67”
Java(TM) SE Runtime Environment (build1.7.0_67-b01)
Java HotSpot(TM) 64-Bit Server VM (build 24.65-b04,mixed mode)

安装 tomcat, 并添加一个应用程序实例

[root@tomcat-1 ~]#tar xf apache-tomcat-8.0.23.tar.gz -C /usr/local/
[root@tomcat-1 ~]#cd /usr/local/
[root@tomcat-1 local]# ln -s apache-tomcat-8.0.23/tomcat
[root@tomcat-1 local]# cd tomcat/
[root@tomcat-1 tomcat]# mkdir -p/usr/local/tomcat/webapps/testapp/{WEB-INF,classes,lib,META-INF}
[root@tomcat-1 tomcat]# vim/usr/local/tomcat/webapps/testapp/index.jsp
<%@ page language=”java” %>
<html>
<head><title>TomcatA</title></head>
<body>
<h1><fontcolor=”red”>TomcatA.xmfb.com</font></h1>
<tablealign=”centre” border=”1″>
<tr>
<td>Session ID</td>
<%session.setAttribute(“xmfb.com”,”xmfb.com”); %>
<td><%= session.getId() %></td>
</tr>
<tr>
<td>Created on</td>
<td><%= session.getCreationTime() %></td>
</tr>
</table>
</body>
</html>

设置 tomcat 环境变量

[root@tomcat-1 tomcat]# vim /etc/profile.d/tomcat.sh
export CATALINA_HOME=/usr/local/tomcat
export PATH=$CATALINA_HOME/bin:$PATH
[root@tomcat-1 tomcat]# . /etc/profile.d/tomcat.sh

设置完成启动服务

[root@tomcat-1 tomcat]# catalina.sh start

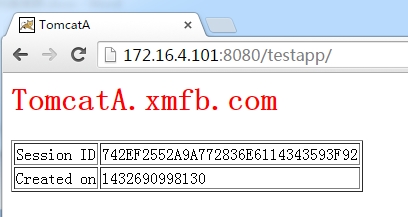

访问 testapp 应用程序正常

Tomcat 反向代理 + 负载均衡的四种方法配置

Tomcat-02 部署
除了提供的测试页面不同之外，其他设置过程都一样

[root@tomcat-2 tomcat]# vim/usr/local/tomcat/webapps/testapp/index.jsp
<%@ page language=”java” %>
<html>
<head><title>TomcatB</title></head>
<body>
<h1><font color=”blue”>TomcatB.xmfb.com</font></h1>
<tablealign=”centre” border=”1″>
<tr>
<td>Session ID</td>
<%session.setAttribute(“xmfb.com”,”xmfb.com”); %>
<td><%= session.getId() %></td>
</tr>
<tr>
<td>Created on</td>
<td><%= session.getCreationTime() %></td>
</tr>
</table>
</body>
</html>

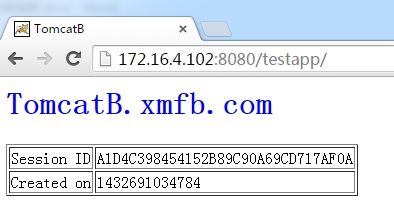

设置完成访问结果如下

Tomcat 反向代理 + 负载均衡的四种方法配置

Nginx 反向代理 + 负载均衡 Tomcat
安装 nginx

[root@nginx ~]# yum -y install nginx

启动服务

[root@nginx ~]# service nginx start

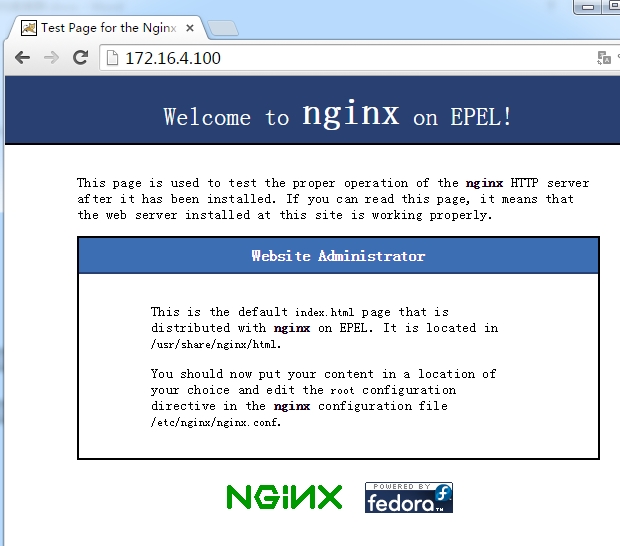

访问 nginx 能否正常访问

Tomcat 反向代理 + 负载均衡的四种方法配置

在 http 字段定义 upstream，设置后端 Tomcat 主机和端口，并设置健康状态检查

[root@nginx ~]# vim /etc/nginx/nginx.conf
upstreamupservers {
server172.16.4.101:8080 max_fails=2 fail_timeout=1;
server172.16.4.102:8080 max_fails=2 fail_timeout=1;
}

更多详情见请继续阅读下一页的精彩内容：http://www.linuxidc.com/Linux/2016-12/138747p2.htm

更多 Tomcat 相关教程见以下内容：

CentOS 6.6 下安装配置 Tomcat 环境 http://www.linuxidc.com/Linux/2015-08/122234.htm

RedHat Linux 5.5 安装 JDK+Tomcat 并部署 Java 项目 http://www.linuxidc.com/Linux/2015-02/113528.htm

Tomcat 权威指南(第二版)(中英高清 PDF 版 + 带书签) http://www.linuxidc.com/Linux/2015-02/113062.htm

Tomcat 安全配置与性能优化 http://www.linuxidc.com/Linux/2015-02/113060.htm

Linux 下使用 Xshell 查看 Tomcat 实时日志中文乱码解决方案 http://www.linuxidc.com/Linux/2015-01/112395.htm

CentOS 64-bit 下安装 JDK 和 Tomcat 并设置 Tomcat 开机启动操作步骤 http://www.linuxidc.com/Linux/2015-01/111485.htm

CentOS 6.5 下安装 Tomcat http://www.linuxidc.com/Linux/2015-01/111415.htm

Tomcat 中 session 的管理机制 http://www.linuxidc.com/Linux/2016-09/135072.htm

转发设置将访问 nginx 的请求转发至 upstream

[root@nginx ~]# vim /etc/nginx/conf.d/default.conf
location/ {
#root /usr/share/nginx/html;
proxy_pass http://upservers/;
index index.jsp index.htmlindex.htm;
}

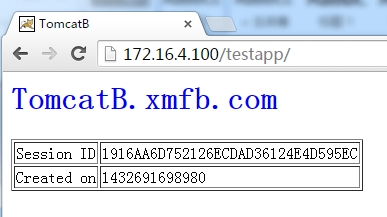

设置完成之后，访问 nginx 服务器的地址，就会将请求转发到后端 Tomcat 服务器，并且实现负载均衡

Tomcat 反向代理 + 负载均衡的四种方法配置

动静分离设置方法：只需要将 jsp 和 do 结尾的文件转发到后端 Tomcat 服务器即可

location ~* \.(jsp|do)$ {
proxy_passhttp://tomcat_host:port;
}

设置 nginx 设置完成之后，记得关闭 nginx 服务，以免影响下面的 httpd 测试

基于 httpd 实现反向代理 + 负载均衡
基于 mod_proxy 实现反向代理 + 负载均衡
修改 httpd 主配置文件注销中心主机

[root@httpd ~]# vim /etc/httpd/conf/httpd.conf
#DocumentRoot “/var/www/html”

设置负载均衡相关信息

[root@httpd ~]# vim /etc/httpd/conf.d/mod_proxy.conf
<Proxy balancer://tcsrvs>
BalancerMember http://172.16.4.101:8080 loadfactor=1
BalancerMember http://172.16.4.102:8080 loadfactor=1
</Proxy>

NameVirtualHost *:80

<VirtualHost *:80>
ServerNamewww.a.com
ProxyVia On
ProxyRequests Off
ProxyPreserveHost On
<Proxy*>
Orderdeny,allow
Allowfrom all
</Proxy>
ProxyPass/status !
ProxyPass /balancer://tcsrvs/
ProxyPassReverse / balancer://tcsrvs/
<Location />
Orderdeny,allow
Allowfrom all
</Location>
</VirtualHost>

设置完成之后启动服务，访问 httpd 地址就会出现负载均衡效果

Tomcat 反向代理 + 负载均衡的四种方法配置

基于 ajp 协议实现负载均衡
只要修改访问后端服务器的协议为 ajp，端口为 8009 即可

[root@httpd~]# vim /etc/httpd/conf.d/mod_proxy.conf
<Proxy balancer://tcsrvs>
BalancerMember ajp://172.16.4.101:8009 loadfactor=1
BalancerMember ajp://172.16.4.102:8009 loadfactor=1
</Proxy>

NameVirtualHost *:80

<VirtualHost *:80>
ServerNamewww.a.com
ProxyVia On
ProxyRequests Off
ProxyPreserveHost On
<Proxy*>
Orderdeny,allow
Allowfrom all
</Proxy>
ProxyPass/status !
ProxyPass /balancer://tcsrvs/
ProxyPassReverse / balancer://tcsrvs/
<Location />
Orderdeny,allow
Allowfrom all
</Location>
</VirtualHost>

设置完成重启 httpd，即可实现负载均衡效果

设置状态页面

[root@httpd~]# vim /etc/httpd/conf.d/mod_proxy.conf
<Proxy balancer://tcsrvs>
BalancerMember ajp://172.16.4.101:8009 loadfactor=1
BalancerMember ajp://172.16.4.102:8009 loadfactor=1
</Proxy>

NameVirtualHost *:80

<VirtualHost *:80>
ServerNamewww.a.com
ProxyVia On
ProxyRequests Off
ProxyPreserveHost On
<Proxy*>
Orderdeny,allow
Allowfrom all
</Proxy>
ProxyPass/status !
ProxyPass/balancer-manager !
ProxyPass /balancer://tcsrvs/
ProxyPassReverse / balancer://tcsrvs/
<Location />
Orderdeny,allow
Allowfrom all
</Location>
<Location /balancer-manager>
SetHandler balancer-manager
Proxypass!
OrderDeny,Allow
Allowfrom all
</Location>
</VirtualHost>

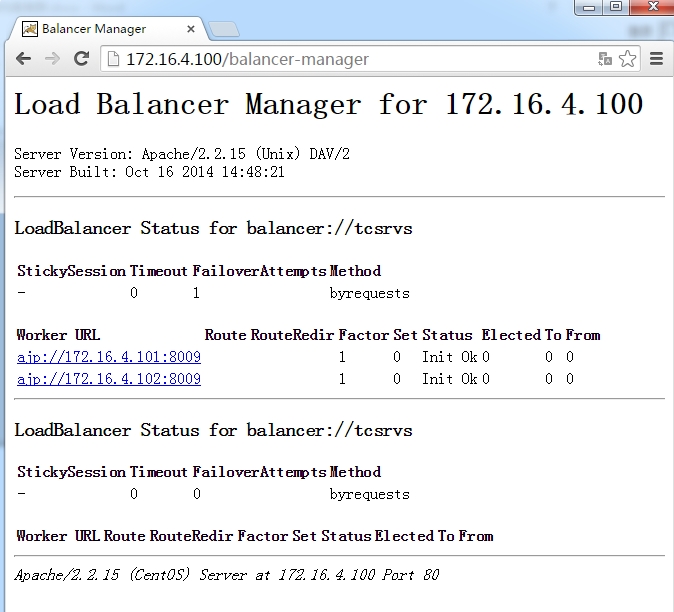

访问状态页面可以正常访问

基于 mod_jk 的负载均衡
编译 mod_jk 依赖 httpd 的开发包

[root@httpd ~]# yum -y install httpd-devel

编译安装 mod_jk

tar xf tomcat-connectors-1.2.40-src.tar.gz
cd tomcat-connectors-1.2.40-src/native/
whereis apxs
./configure –with-apxs=/usr/sbin/apxs
make && make install

说明：如果不知道 apxs 文件路径，可以使用 whereis 查找

[root@http native]# whereis apxs
apxs: /usr/sbin/apxs /usr/share/man/man8/apxs.8.gz

编译完成就有如下提示

1 chmod 755 /usr/lib64/httpd/modules/mod_jk.so

配置负载均衡
设置 tomcat 路由信息

[root@tomcat-1 ~]# vim/usr/local/tomcat/conf/server.xml
<Engine name=”Catalina” defaultHost=”localhost” jvmRoute=”TomcatA”>
[root@tomcat-2 ~]# vim/usr/local/tomcat/conf/server.xml
<Engine name=”Catalina” defaultHost=”localhost”jvmRoute=”TomcatB” >

修改前端 httpd 配置文件，设置 mod_jk 相关配置

[root@http conf.d]# cat mod_jk.conf
LoadModule jk_modulemodules/mod_jk.so
JkWorkersFile/etc/httpd/conf.d/workers.properties
JkLogFilelogs/mod_jk.log
JkLogLevelinfo
JkMount/status !
JkMount /*tcsrvs #表示将请求转发到 tcsrvs 列表
JkMount/status StatA

设置 workers.properties，定义负载均衡相关信息

[root@http conf.d]# cat workers.properties
worker.list=tcsrvs,StatA #定义 tcsrvs 列表
worker.TomcatB.host=172.16.4.101
worker.TomcatB.port=8009
worker.TomcatB.type=ajp13
worker.TomcatB.lbfactor=1 #设置权重
worker.TomcatA.host=172.16.4.102
worker.TomcatA.port=8009
worker.TomcatA.type=ajp13
worker.TomcatA.lbfactor=1
worker.StatA.type=status
worker.tcsrvs.type=lb #代理方式为 lb，也就是负载均衡
worker.tcsrvs.balance_workers=TomcatA,TomcatB #说明 tcsrvs 列表包含，tomcatA 和 TomcatB
worker.tcsrvs.sticky_session=0 #关闭基于 session 的绑定，否则会一直定位到一台服务器，如果设置的值为 1，或者不设置表示开启绑定

访问测试即可实现负载均衡功能

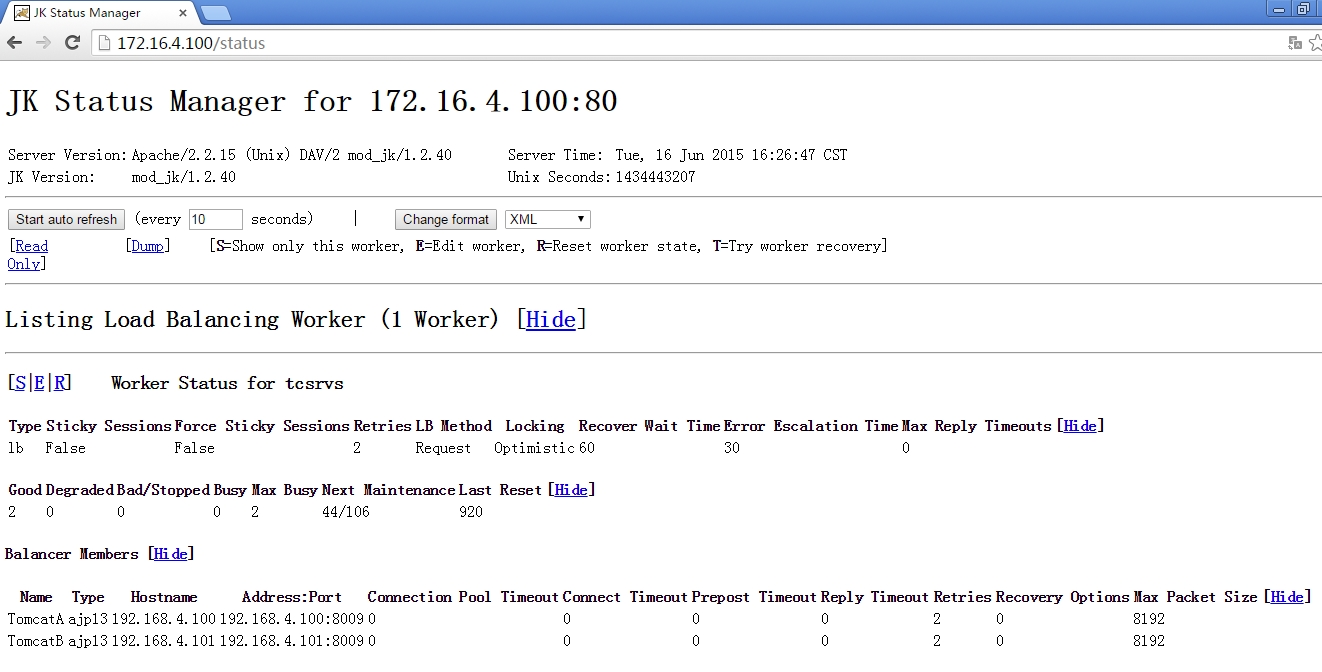

访问状态页面也正常

Tomcat 反向代理 + 负载均衡的四种方法配置

本文永久更新链接地址：http://www.linuxidc.com/Linux/2016-12/138747.htm
