简介

AUFS 曾是 Docker 默认的首选存储驱动。它非常稳定、有很多真实场景的部署、很强的社区支持。它有以下主要优点：
极短的容器启动时间。
有效的存储利用率。
有效的内存利用率。
虽然如此，但由于它没有包含在 Linux 内核主线中，所有很多 Linux 发行版并不支持 AUFS。
以下章节介绍 AUFS 的特性，并且它们如何作用于 Docker。

特性

镜像分层和部署

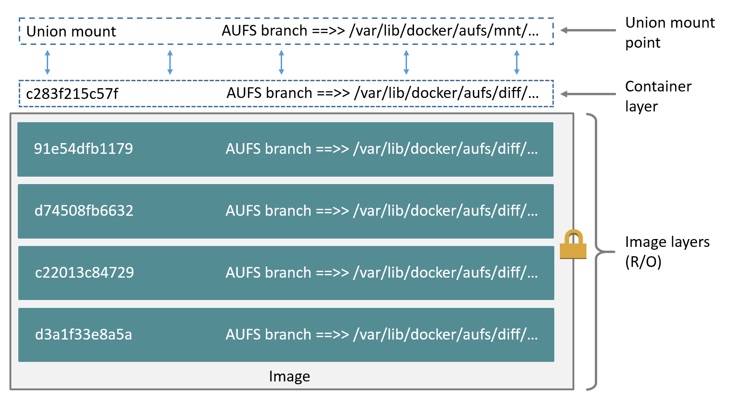

AUFS 是一种联合文件系统。它使用同一个 Linux host 上的多个目录，逐个堆叠起来，对外呈现出一个统一的文件系统。AUFS 使用该特性，实现了 Docker 镜像的分层。下图展示出 Ubuntu:latest 的镜像的分层。
Docker 存储驱动之 AUFS 简介
注意：在 Docker1.10 之前，layer 的 ID 对应着其在 /var/lib/docker 下的目录名称，但在 Docker1.10 之后，不再有这种直接的对应关系。
对于一个容器来说， 只有顶层的容器 layer 是可读写的，而下面的 layer 都是只读 的。

读写文件

Docker 使用 AUFS 的 CoW（Copy-on-Write）技术来实现镜像共享和最小化磁盘空间的使用。AUFS 作用于文件层，也就是说 AUFS CoW 拷贝整个文件——即使文件只修改了一点点的内容。所以，它对容器的性能影响很明显，尤其拷贝多层镜像下的大文件，或者是在一个深层次的目录树中进行搜索。
不过，在给定的容器中，这种拷贝到顶层 layer 的操作，每个文件只会做一次。随后，对该文件的读写操作，都只针对容器顶层可读写 layer 的拷贝文件。

删除文件

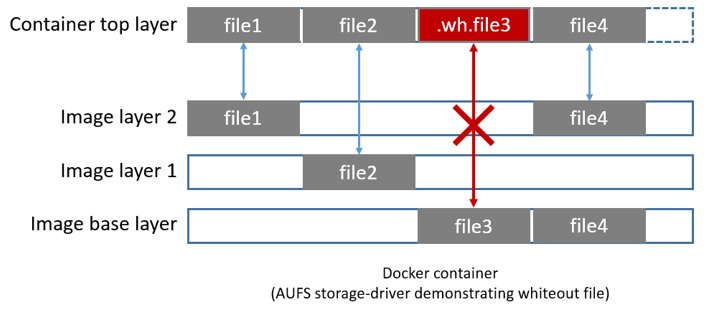

通过上面的介绍，很容易想到。如果要在容器中删除一个非顶层 layer 的文件，肯定不会在下层 layer 中直接删除，因为下层 layer 对于容器来说都是只读的。AUFS 存储驱动要删除一个文件，是通过在容器顶层 layer 增加一个 whiteout 文件 来实现的。这个 whiteout 文件可以隐藏下层只读 layer 中文件的存在，容器感知不到只读层 layer 中文的存在。事实上，无论该文件在下层只读 layer 中是否还存在，容器都认为这个文件被删除了。下图展示了 whiteout 文件如何工作的：
Docker 存储驱动之 AUFS 简介

重命名目录

AUFS 未能完美的支持 rename(2)重命名操作，会返回 EXDEV[“cross-device link not permitted”]，即使源路径和目的路径都在同一个 AUFS 层。因此，你的应用需要能处理 EXDEV，可以用“拷贝再删除”的策略来替代 rename 操作。
我在这里做了一个测试，写了一个简单地 C 程序，该程序将目录 test 重命名为目录 gaga，并打印出 rename 的结果。该程序在普通服务器上完美运行，那么在容器中呢？开始做测试吧。

创建 docker build 目录，进入该目录。并在该目录下创建子目录 test。

$ mkdir build-rename
$ cd build-rename
$ mkdir test

创建文件 test.c

$ vim test.c

#include<stdio.h>
#include <fcntl.h>
int main(void)
{char oldname[100] = "test", newname[100]="gaga";
    int ret = rename(oldname, newname);
    if (ret == 0)
        printf("rename ok.\n");
    else
        printf("ret = %d\n", ret);
    return 0;
}

编译该程序，生成可执行文件 a.out。

$ gcc test.c

创建 Dockerfile

$ vim Dockerfile

FROM ubuntu
WORKDIR /usr/src/app
COPY ./* /usr/src/app/
CMD /usr/src/app/a.out

生成镜像。

$ docker build -t rename:v1.0 ./

运行容器

$ docker run --rm rename:v1.0
ret = -1

该容器启动后会执行可执行文件 a.out，重命名一个目录。可见结果，rename 重命名一个目录的确是返回了失败。

配置 AUFS

准备

只有在 OS 安装了 AUFS 的情况下才能使用 AUFS 存储驱动，一般来说，Debian/Ubuntu 都支持 AUFS，而 RedHat/CentOS 都不支持 AUFS。所以，你需要先查看下你的系统是否安装了 AUFS。

$ grep aufs /proc/filesystems
nodev   aufs

如果以上命令有输出则表示支持 AUFS，否则就说明还未安装 AUFS。可执行以下步骤：
a. 升级你系统的 kernel 版本到 3.13 或者更高，另外建议安装 kernel headers；
b. 对于 Ubuntu/Debian：安装 linux-image-extra-* 包：

$ apt-get install linux-image-extra-$(uname -r) \
                       linux-image-extra-virtual

配置

如果上述操作无误，就可以使用 AUFS 来作为你 Docker Daemon 的存储驱动了。

$ dockerd --storage-driver=aufs &

如果想持久化这个配置，可以编辑你的 Docker 配置文件（如 /etc/default/docker，虽然官方已经不建议使用该文件了），并加入 –storage-driver=aufs 选项到 DOCKER_OPTS 中。

# Use DOCKER_OPTS to modify the daemon startup options.
DOCKER_OPTS="--storage-driver=aufs"

重启 docker daemon（systemctl restart docker.service）后，确认默认存储驱动是否配置成功：

$ docker info | grep "Storage Driver"

Storage Driver: aufs

本地存储和 AUFS

当 dockerd 使用 AUFS 驱动时，驱动把镜像和容器存储在 Docker host 的本地存储下：/var/lib/docker/aufs。

镜像

镜像层存储在 /var/lib/docker/aufs/diff 里。Docker 1.10 之后，镜像对应的目录名称不再和镜像 ID 意义对应了。
/var/lib/docker/aufs/layers/ 目录保存了元数据信息，这些元数据显示了 image 层是如何叠加的。该目录下的每个文件，对应了一个层，而这个文件的内容就是该层之下的层。如：

$ cat /var/lib/docker/aufs/layers/91e54dfb11794fad694460162bf0cb0a4fa710cfa3f60979c177d920813e267c

d74508fb6632491cea586a1fd7d748dfc5274cd6fdfedee309ecdcbc2bf5cb82
c22013c8472965aa5b62559f2b540cd440716ef149756e7b958a1b2aba421e87
d3a1f33e8a5a513092f01bb7eb1c2abf4d711e5105390a3fe1ae2248cfde1391

由于 base layer 之下不再有其它层，所有 base layer 对应的文件内容是空的。

容器

运行中的容器映射在 /var/lib/docker/aufs/mnt/

$ ls /var/lib/docker/aufs/mnt/670e0053b2ba02ab33dc24daca293e200aa98e871cefec016a5cbf9d41b7cfbf
bin  boot  dev  etc  home  lib  lib64  media  mnt  opt  proc  root  run  sbin  srv  sys  tmp  usr  var

容器的可写层存储在目录 /var/lib/docker/aufs/diff/，即使容器停止了，容器对应的目录依然存在。只有删除容器时，对应的目录才会删除。

AUFS 在 Docker 中的性能

对于 PaaS 层来说，AUFS 存储驱动是一个很好的选择。因为 AUFS 有效地在多个运行容器中共享镜像，加速了容器启动时间，减少了容器使用的磁盘空间。
AUFS 在多个镜像层和容器间分享文件所使用的底层机制，高效地使用了系统的页缓存。
同时，AUFS 存储驱动也带来了一些容器写性能上的隐患。这是因为，容器第一次对任何文件的修改，都需要先定位到文件的所在的镜像层次，并拷贝到容器最顶层的读写层。尤其当这些文件存在于很底层，或者文件本身非常大时，性能问题尤其严重。
