LVS 是什么?

LVS，全程 Linux Virtual Server，是国人章文嵩发起的一个开源项目。
在社区具有很大的热度，是一个基于四层、具有强大性能的反向代理服务器。
早期使用 lvs 需要修改内核才能使用，但是由于性能优异，现在已经被收入内核。

LVS 通过工作于内核的 ipvs 模块来实现功能，其主要工作于 netfilter 的 INPUT 链上。
而用户需要对 ipvs 进行操作配置则需要使用 ipvsadm 这个工具。
ipvsadm 主要用于设置 lvs 模型、调度方式以及指定后端主机。

LVS 中的角色

LVS 的一些相关术语

LVS 的模型中有两个角色：
调度器:Director，又称为 Dispatcher，Balancer
调度器主要用于接受用户请求。
真实主机:Real Server，简称为 RS。
用于真正处理用户的请求。

而为了更好地理解，我们将所在角色的 IP 地址分为以下三种：
Director Virtual IP:调度器用于与客户端通信的 IP 地址，简称为 VIP
Director IP: 调度器用于与 RealServer 通信的 IP 地址，简称为 DIP。
Real Server : 后端主机的用于与调度器通信的 IP 地址，简称为 RIP。

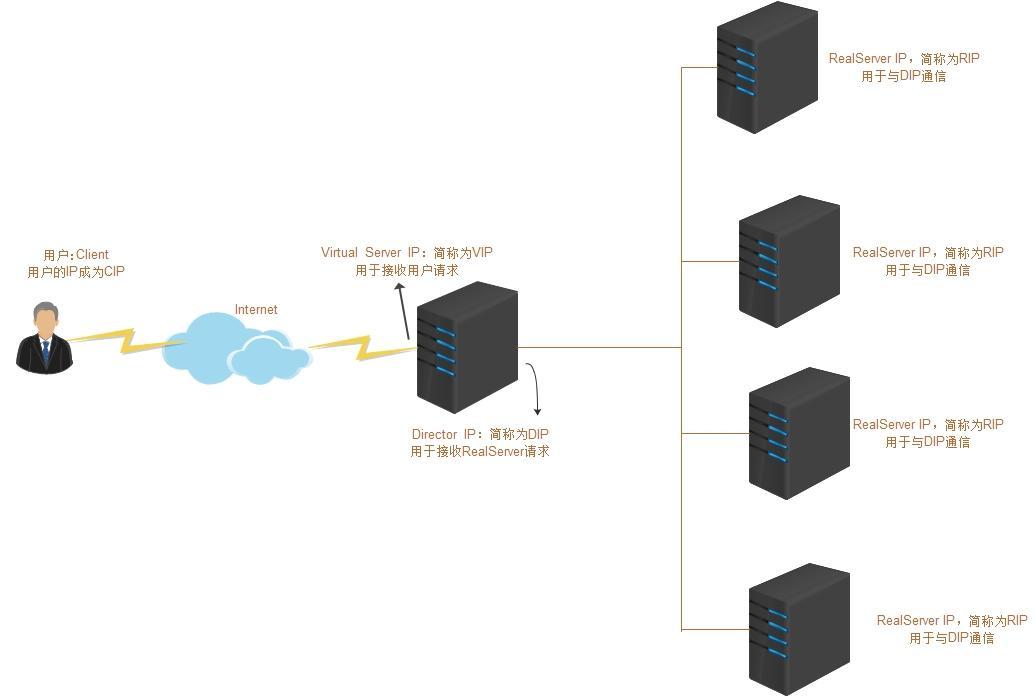

基本模型

LVS 的三种调度模式

LVS-NAT`Network Address Transform`

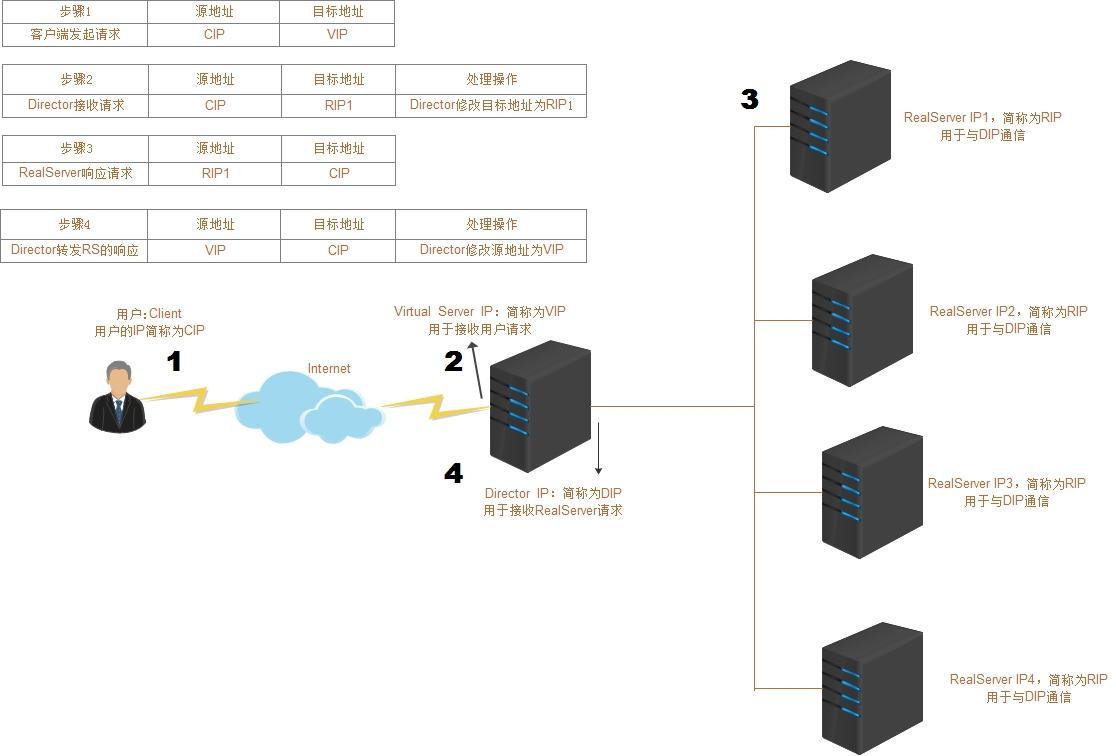

示意图和调度步骤

LVS-NAT

原理：

基于 ip 伪装 MASQUERADES，原理是多目标 DNAT。
所以请求和响应都经由 Director 调度器。

LVS-NAT 的优点与缺点

优点：

支持端口映射
RS 可以使用任意操作系统
节省公有 IP 地址。
RIP 和 DIP 都应该使用同一网段私有地址，而且 RS 的网关要指向 DIP。
使用 nat 另外一个好处就是后端的主机相对比较安全。

缺点：

请求和响应报文都要经过 Director 转发; 极高负载时，Director 可能成为系统瓶颈。
就是效率低的意思。

LVS-TUN`IP Tuneling`

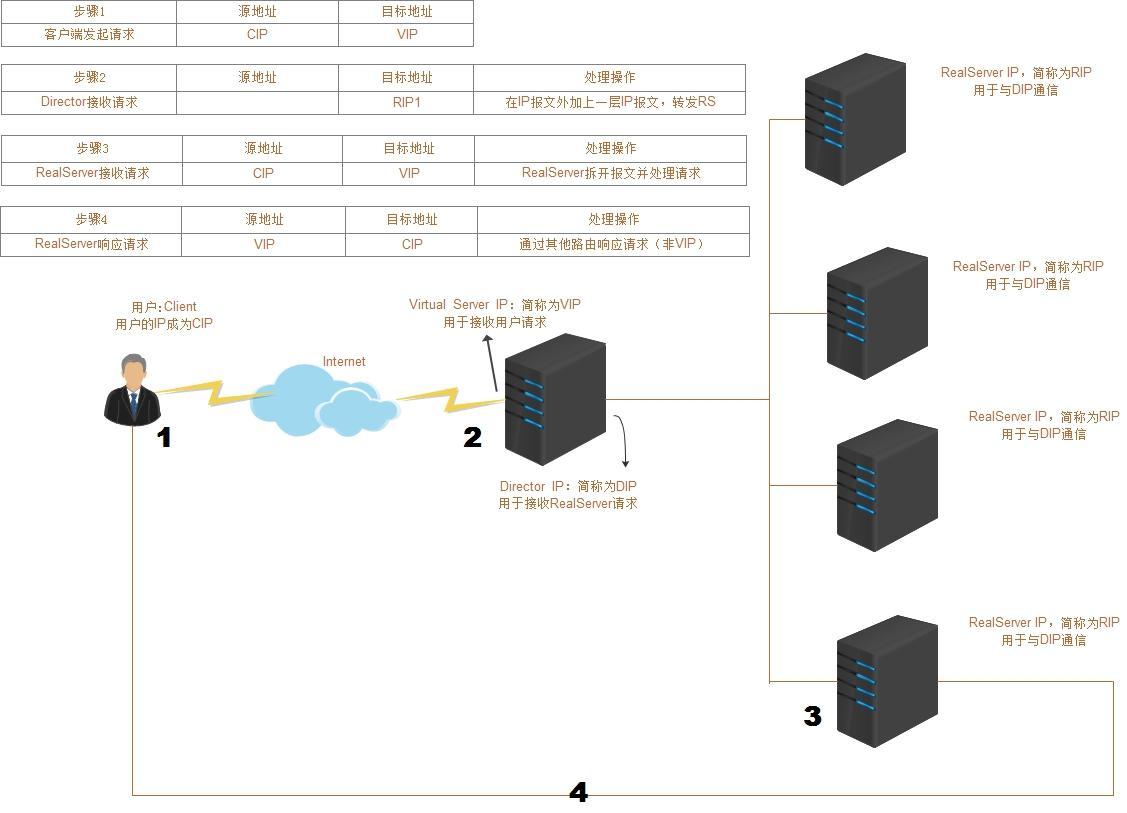

示意图和调度步骤

LVS-TUN

原理：

基于隧道封装技术。在 IP 报文的外面再包一层 IP 报文。
当 Director 接收到请求的时候，选举出调度的 RealServer
当接受到从 Director 而来的请求时，RealServer 则会使用 lo 接口上的 VIP 直接响应 CIP。
这样 CIP 请求 VIP 的资源，收到的也是 VIP 响应。

LVS-TUN 的优点与缺点

优点：

RIP,VIP,DIP 都应该使用公网地址，且 RS 网关不指向 DIP;
只接受进站请求，解决了 LVS-NAT 时的问题，减少负载。
请求报文经由 Director 调度，但是响应报文不需经由 Director。

缺点：

不指向 Director 所以不支持端口映射。
RS 的 OS 必须支持隧道功能。
隧道技术会额外花费性能，增大开销。

LVS-DR`Direct Routing`

示意图和调度步骤

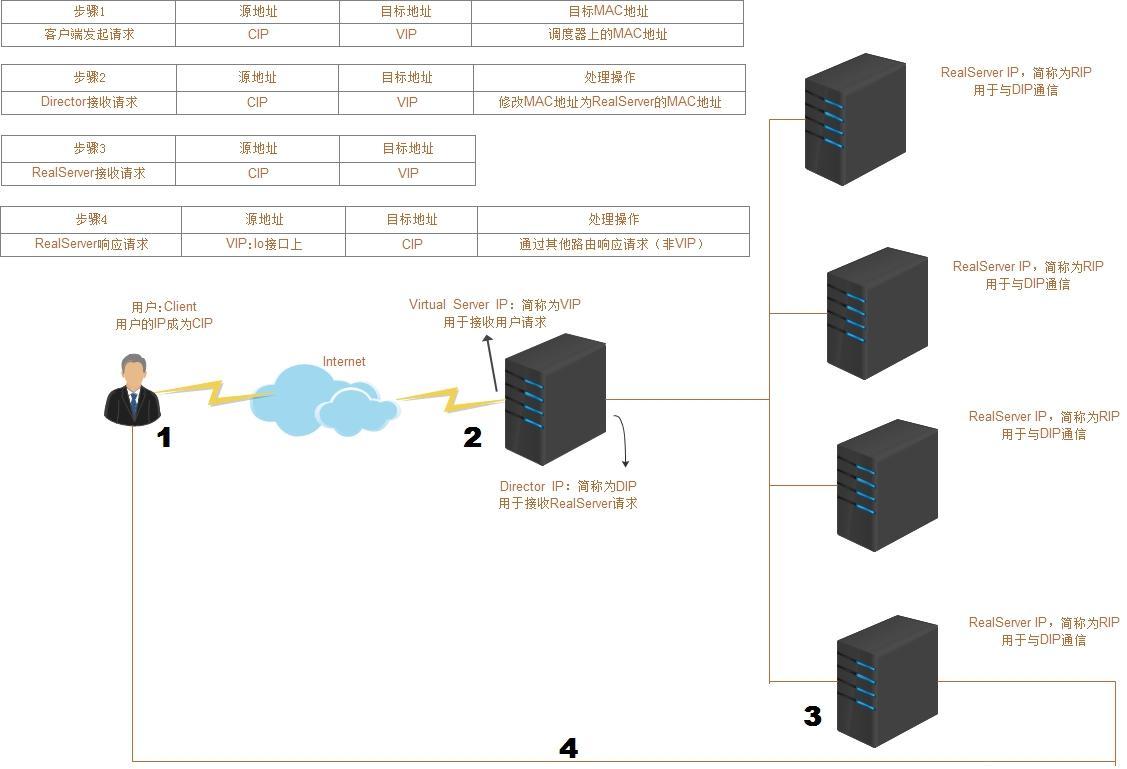

LVS-DR

原理

当 Director 接收到请求之后，通过调度方法选举出 RealServer。
讲目标地址的 MAC 地址改为 RealServer 的 MAC 地址。
RealServer 接受到转发而来的请求，发现目标地址是 VIP。RealServer 配置在 lo 接口上。
处理请求之后则使用 lo 接口上的 VIP 响应 CIP。

LVS-DR 的优点与缺点

优点：

RIP 可以使用私有地址，也可以使用公网地址。
只要求 DIP 和 RIP 的地址在同一个网段内。
请求报文经由 Director 调度，但是响应报文不经由 Director。
RS 可以使用大多数 OS

缺点：

不支持端口映射。
不能跨局域网。

总结：

三种模型虽然各有利弊，但是由于追求性能和便捷，DR 是目前用得最多的 LVS 模型。

LVS 的八种调度方法

静态方法: 仅依据算法本身进行轮询调度

RR:Round Robin, 轮调
一个接一个，自上而下
WRR:Weighted RR，加权论调
加权，手动让能者多劳。
SH:SourceIP Hash
来自同一个 IP 地址的请求都将调度到同一个 RealServer
DH:Destination Hash
不管 IP，请求特定的东西，都定义到同一个 RS 上。

动态方法: 根据算法及 RS 的当前负载状态进行调度

LC:least connections(最小链接数)
链接最少，也就是 Overhead 最小就调度给谁。
假如都一样，就根据配置的 RS 自上而下调度。
WLC:Weighted Least Connection (加权最小连接数)
这个是 LVS 的默认算法。
SED:Shortest Expection Delay(最小期望延迟)
WLC 算法的改进。
NQ:Never Queue
SED 算法的改进。

LBLC:Locality-Based Least-Connection, 基于局部的的 LC 算法
正向代理缓存机制。访问缓存服务器，调高缓存的命中率。
和传统 DH 算法比较，考虑缓存服务器负载。可以看做是 DH+LC

如果有两个缓存服务器
1. 只要调度到其中的一个缓存服务器，那缓存服务器内就会记录下来。下一次访问同一个资源的时候也就是这个服务器了。(DH)
2. 有一个用户从来没有访问过这两个缓存服务器，那就分配到负载较小的服务器。`LC`

LBLCR:Locality-Based Least-Connection with Replication(带复制的 lblc 算法)
缓存服务器中的缓存可以互相复制。
因为即使没有，也能立即从另外一个服务器内复制一份，并且均衡负载

man ipvsadm 有讲这几种动态或者静态的 rs 调度方法

配置 LVS-DR

主机名	主机地址	角色
node1	DIP:192.168.2.201，VIP:192.168.2.211	Director
node3	RIP:192.168.2.203，VIP:192.168.2.211	RealServer
node4	RIP:192.168.2.204，VIP:192.168.2.211	RealServer

本文中的主机系统均为 CentOS7.1，Apache2.4，数据库：MariaDB-5.5.50

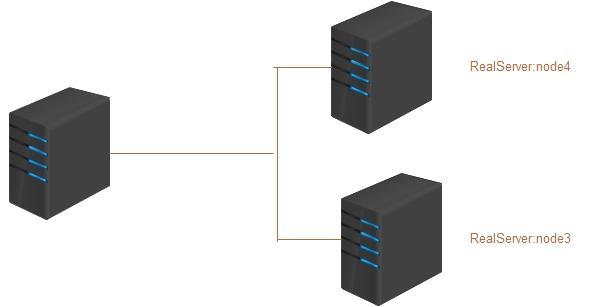

实验拓扑：

lvs-dr 实验拓扑

(1)在 Director 上配置 VIP 和 DIP

  [root@bc ~]# vim /etc/sysconfig/network-scripts/ifcfg-eno16777736
    TYPE=Ethernet
    BOOTPROTO="static"
    DEFROUTE=yes
    PEERDNS=yes
    PEERROUTES=yes
    NAME=eno16777736
    DEVICE=eno16777736
    ONBOOT=yes
    IPADDR="192.168.2.201"
    NETMASK="255.255.255.0"
    DNS1="192.168.2.1"
    GATEWAY="192.168.2.1"

[root@bc ~]# vim /etc/sysconfig/network-scripts/ifcfg-eno16777736:0
    TYPE=Ethernet
    BOOTPROTO="static"
    NAME=eno16777736:0
    ONBOOT=yes
    IPADDR="192.168.2.211"
    NETMASK="255.255.255.0"
    DNS1="192.168.2.1"
    GATEWAY="192.168.2.1"
    ONPARENT=yes

重启网络之后查看配置

[root@bc ~]# service NetworkManager stop
  Redirecting to /bin/systemctl stop  NetworkManager.service
[root@bc ~]# service network restart
  Restarting network (via systemctl):                        [OK]
[root@bc ~]# ifconfig
  eno16777736: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.2.201  netmask 255.255.255.0  broadcast 192.168.2.255
        inet6 fe80::250:56ff:fe3c:d757  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:3c:d7:57  txqueuelen 1000  (Ethernet)
        RX packets 88853  bytes 14843664 (14.1 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 79195  bytes 6551143 (6.2 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

  eno16777736:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.2.211  netmask 255.255.255.0  broadcast 192.168.2.255
        ether 00:50:56:3c:d7:57  txqueuelen 1000  (Ethernet)

  lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 0  (Local Loopback)
        RX packets 12998  bytes 1140269 (1.0 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 12998  bytes 1140269 (1.0 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

(2)Director 使用 ipvsadm 修改创建 ipvs 规则

[root@bc ~]# ipvsadm -A -t 192.168.2.211:80 -s rr
[root@bc ~]# ipvsadm -a -t 192.168.2.211:80 -r 192.168.2.203 -g
[root@bc ~]# ipvsadm -a -t 192.168.2.211:80 -r 192.168.2.204 -g
[root@bc ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.2.211:80 rr
  -> 192.168.2.203:80             Route   1      0          0
  -> 192.168.2.204:80             Route   1      0          0

(3)RealServer 安装 httpd

[root@node3 ~]# yum install httpd -y
[root@node4 ~]# yum install httpd -y

可以在里面放一个 Wordpress, 也可以简单 echo 几个字到 index.html
(4)node3 和 node4 修改 RealServer 内核参数

echo "1" > /proc/sys/net/ipv4/ip_forward
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
ifconfig lo:0 192.168.2.211/32 broadcast 192.168.2.211 up
route add -host 192.168.2.211 dev lo:0

修改内核参数，并且配置 VIP 地址到 RealServer 的 loopback 接口上。
那样的话，当 RealServer 接到从 Director 转发而来的数据报文时，RealServer 也不会丢弃报文。
同时，修改了 RealServer 的参数，局域网内的 arp 表就只有 Director 有 VIP。
RealServer 的的机器上有 VIP 这件事，只有 RealServer 自己知道。
这样可以保证，当请求到来的时候，第一个会送到 Director 那里去。

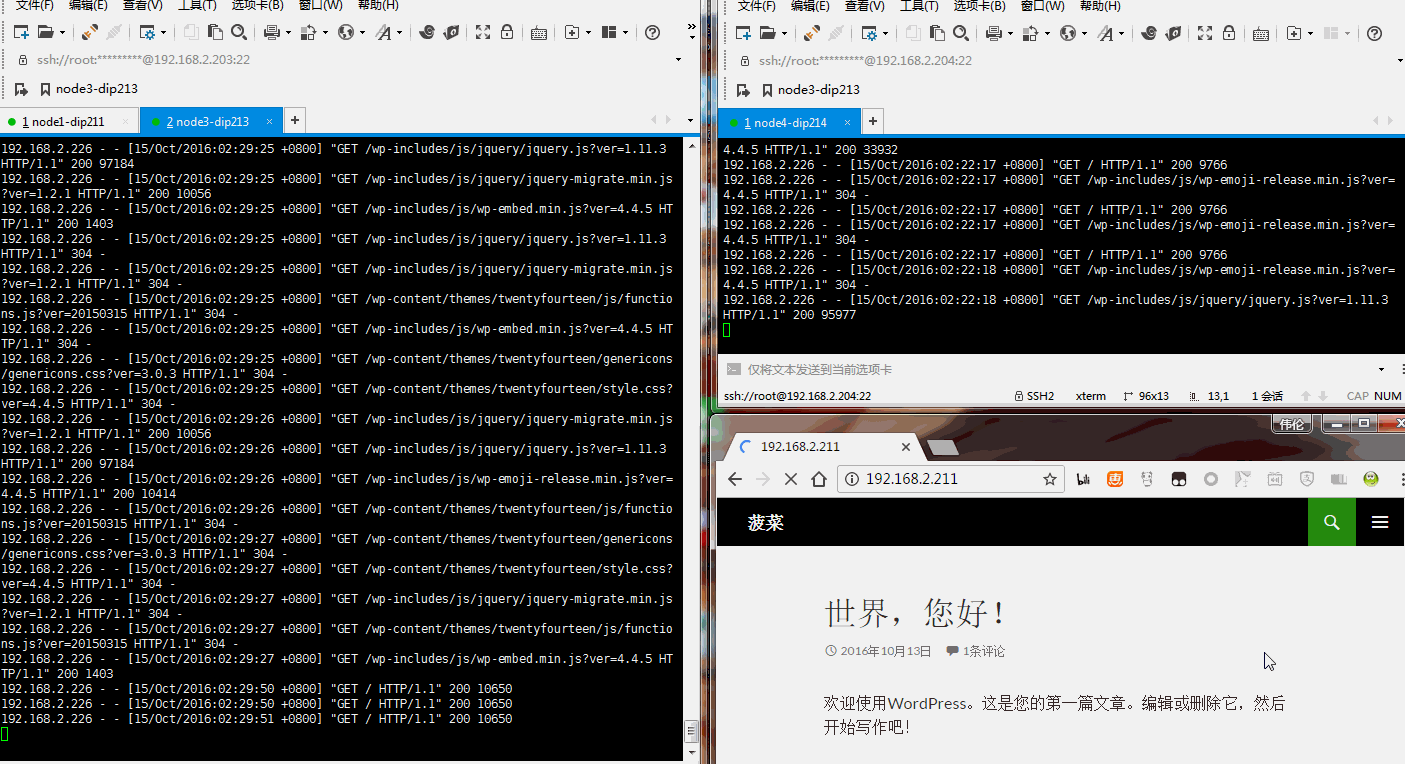

(5)测试结果

[root@node3 httpd]# vim  /var/log/httpd/access_log
[root@node4 httpd]# vim  /var/log/httpd/access_log

效果差不多就是这样:
因为我们使用了 RR 静态调度方法, 所以这 node3 和 node4 的请求是一人一个。

Flash

一些关于 Keepalived 相关教程集合：

CentOS 7 下 Keepalived + HAProxy 搭建配置详解 http://www.linuxidc.com/Linux/2017-03/141593.htm

Keepalived 高可用集群应用场景与配置 http://www.linuxidc.com/Linux/2017-03/141866.htm

Nginx+Keepalived 实现站点高可用 http://www.linuxidc.com/Linux/2016-12/137883.htm

Nginx+Keepalived 实现站点高可用(负载均衡) http://www.linuxidc.com/Linux/2016-12/138221.htm

构建高可用集群 Keepalived+Haproxy 负载均衡 http://www.linuxidc.com/Linux/2016-12/138917.htm

Keepalived 高可用 LVS http://www.linuxidc.com/Linux/2017-03/142235.htm

CentOS6.5 下 Keepalived 高可用服务单实例配置 http://www.linuxidc.com/Linux/2016-12/138110.htm

Keepalived 安装与配置 http://www.linuxidc.com/Linux/2017-02/140421.htm

Linux 下 Keepalived 服务安装文档 http://www.linuxidc.com/Linux/2017-03/141441.htm
