安装ELK Stack海量日志分析系统

共计 8476 个字符，预计需要花费 22 分钟才能阅读完成。

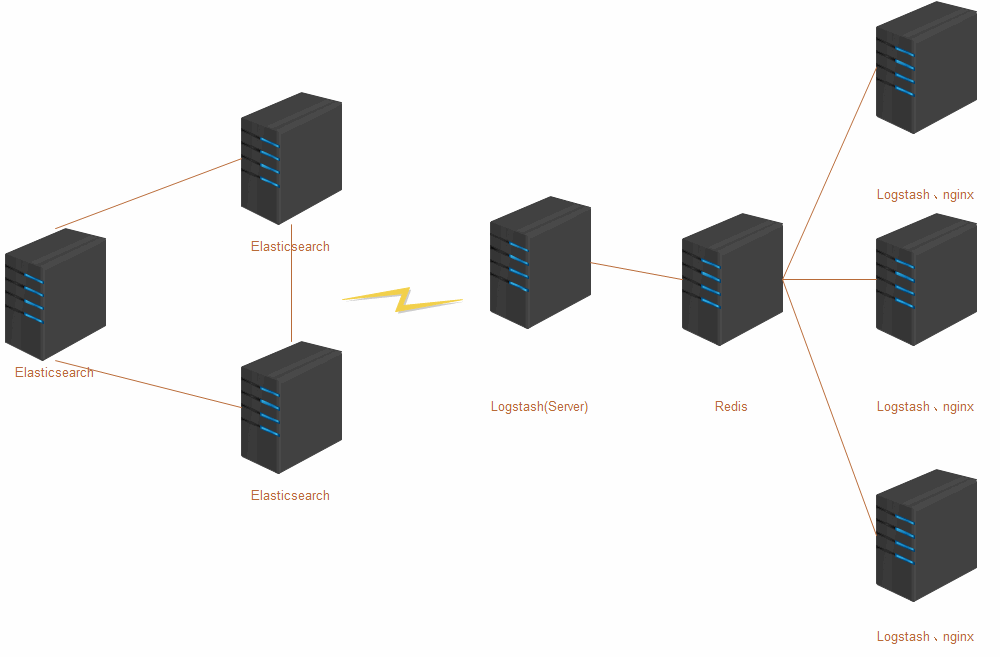

拓扑图：

较为常见的 ELK stack 架构

主机名	主机地址	角色
node1	192.168.31.201	Elasticsearch、jdk1.8、Kibana
node2	192.168.31.202	Elasticsearch、jdk1.8
node3	192.168.31.203	Elasticsearch、jdk1.8
node4	192.168.31.204	logstash、jdk1.8
node5	192.168.31.205	redis
node6	192.168.31.206	logstash、nginx、jdk1.8

一、安装 Logstash

# 编辑 repo 文件，这里配置一个清华的 yum 源。[root@bc ~]# vim /etc/yum.repos.d/logstash24.repo
  [logstash2.4-tsinghua]
  name=logstash24
  baseurl=https://mirrors.tuna.tsinghua.edu.cn/ELK/yum/logstash-2.4/
  enabled=1
  gpgcheck=0
#安装 logstash
[root@bc ~]# yum install logstash-2.4.1 -y
#输出执行路径
[root@bc ~]# export PATH=/opt/logstash/bin/:$PATH

测试能否正常运行：

1. 编辑文件

[root@bc ~]# vim basic
  input{stdin{}
  }
  output{
          stdout {codec => rubydebug}
  }

从标准输入读取（键盘），输出到标准输出（屏幕）

2. 使用指定文件运行 logstash，测试是否正常运行

[root@bc ~]# logstash -f basic
Settings: Default pipeline workers: 1
Pipeline main started
hello world
{
       "message" => "hello world",
      "@version" => "1",
    "@timestamp" => "2017-03-03T02:16:51.538Z",
          "host" => "bc.com"
}

这里我们键盘输入的是 hello world

二、Elasticsearch

1. 配置 yum 源

# 编辑 repo 文件，这里配置一个清华的 yum 源。[root@bc ~]# vim /etc/yum.repos.d/elasticsearch24.repo
  [elasticsearch2.4-tsinghua]
  name=logstash24
  baseurl=https://mirrors.tuna.tsinghua.edu.cn/ELK/yum/elasticsearch-2.x/
  enabled=1
  gpgcheck=0

#安装 elasticsearch
[root@bc ~]# yum install elasticsearch-2.4.4 -y
#启动
[root@bc ~]# service elasticsearch start
Starting elasticsearch (via systemctl):                    [OK]

2. 测试 elasticsearch 是否正常运行

[root@bc ~]# curl -i -XGET 'localhost:9200/'
HTTP/1.1 200 OK
Content-Type: application/json; charset=UTF-8
Content-Length: 367

{
  "name" : "Jericho Drumm",
  "cluster_name" : "elasticsearch",
  "cluster_uuid" : "vLUapCyRRK6YH2ilwdPMkQ",
  "version" : {
    "number" : "2.4.4",
    "build_hash" : "fcbb46dfd45562a9cf00c604b30849a6dec6b017",
    "build_timestamp" : "2017-01-03T11:33:16Z",
    "build_snapshot" : false,
    "lucene_version" : "5.5.2"
  },
  "tagline" : "You Know, for Search"
}

3. 构建 elasticsearch 集群

[root@node3 ~]# vim /etc/elasticsearch/elasticsearch.yml
  cluster.name: "elasticsearch"
  #集群名字
  node.name: "node3.bc.com"
  #节点名字，三个节点都需要不同的名字以示区分
  network.host: 0.0.0.0
  #监听地址
  http.port: 9200
  #浏览器访问地址
  discovery.zen.ping.unicast.hosts: ["node2.bc.com", "node3.bc.com", "node1.bc.com"]
  #node1，node2，node3 三个节点的单播通信，告诉大家自己的存活状态。

注意：这个地方是最坑的！！！

冒号后面，逗号后边少一个空格都会启动失败。

4. 为 elasticsearch 安装插件

1. 安装 kopf 插件
  [root@node2 ~]# /usr/share/elasticsearch/bin/plugin install lmenezes/elasticsearch-kopf/
2. 安装 head 插件
  [root@node2 ~]# /usr/share/elasticsearch/bin/plugin install mobz/elasticsearch-head
3. 查看已经安装的插件
  [root@node2 ~]# /usr/share/elasticsearch/bin/plugin list
  Installed plugins in /usr/share/elasticsearch/plugins:
      - head
      - license
      - kopf

需要注意的是:

1. 三个节点的插件必须都安装，否则启动不了。
systemctl status elasticsearch 一般会报错：IllegalArgumentException[No custom metadata prototype registered for type
2. 本地没有插件的话会自动从 github 下载
比较坑的是，elaticsearch 的不同版本 plugin 这个命令的使用方法可能会不同
不过可以用 - h 来显示使用方法，命令不要复制就用。

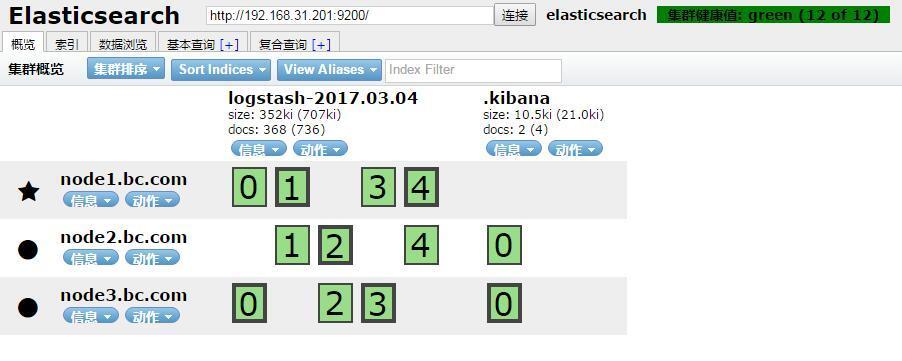

5. 使用浏览器访问

浏览器输入 elasticsearch 节点之一的地址：http://192.168.31.201:9200/_plugin/head/


使用 logstash 内置的匹配规则，匹配 httpd 的日志格式

1. 这个不是必要的配置文件，我们在这里先探究一下默认的匹配规则有什么用。

# 编写一个叫 apachelog.conf 的文件，用来写匹配 httpd 日志的规则。[root@bc ~]# vim apachelog.conf
input {
        file {path    => ["/var/log/httpd/access_log"]
                type    => "apachelog"
                start_position => "beginning"
            }
}

filter {
    grok {match => { "message" => "%{COMBINEDAPACHELOG}" }
    }
}

output {
    stdout {codec   => rubydebug}
}

需要注意的是，此处有 三个插件 。
input 插件 指的是 logstash 从哪里读数据；
filter 插件 指的是怎么对文本进行过滤；
output 插件 指的是需要把结果输出到哪里
这三个插件的意思是：logstash 从文件中读取数据（input），经过内置的 COMBINEDAPACHELOG 规则匹配之后（filter），把结果输出到屏幕（output）

输出结果：

[root@bc ~]# logstash -f apachelog.conf
{"message" => "192.168.31.242 - - [03/Mar/2017:14:00:41 +0800] \"GET /noindex/css/fonts/Bold/OpenSans-Bold.ttf HTTP/1.1\"404 238 \"http://192.168.31.201/noindex/css/open-sans.css\"\"Mozilla/5.0 (Windows NT 6.1; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/56.0.2924.87 Safari/537.36\"","@version"=>"1","@timestamp"=>"2017-03-03T06:00:52.934Z","path"=>"/var/log/httpd/access_log","host"=>"bc.com","type"=>"apachelog","clientip"=>"192.168.31.242","ident"=>"-","auth"=>"-","timestamp"=>"03/Mar/2017:14:00:41 +0800","verb"=>"GET","request"=>"/noindex/css/fonts/Bold/OpenSans-Bold.ttf","httpversion"=>"1.1","response"=>"404","bytes"=>"238","referrer"=>"\"http://192.168.31.201/noindex/css/open-sans.css\"",
          "agent" => "\"Mozilla/5.0 (Windows NT 6.1; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/56.0.2924.87 Safari/537.36\""
}

延伸：我们查看 COMBINEDAPACHELOG 是否可以匹配 nginx 日志的规则

使用 combinedlog 匹配 nginx 规则
{"message" => "192.168.31.242 - - [03/Mar/2017:14:11:01 +0800] \"GET / HTTP/1.1\"304 0 \"-\"\"Mozilla/5.0 (Windows NT 6.1; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/56.0.2924.87 Safari/537.36\"\"-\"","@version"=>"1","@timestamp"=>"2017-03-03T06:11:49.150Z","path"=>"/var/log/nginx/access.log","host"=>"bc.com","type"=>"nginx","clientip"=>"192.168.31.242","ident"=>"-","auth"=>"-","timestamp"=>"03/Mar/2017:14:11:01 +0800","verb"=>"GET","request"=>"/","httpversion"=>"1.1","response"=>"304","bytes"=>"0","referrer"=>"\"-\"",
          "agent" => "\"Mozilla/5.0 (Windows NT 6.1; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/56.0.2924.87 Safari/537.36\""
}

我们可以看出来，用 COMBINEDAPACHELOG 也可以匹配 nginx 日志，但是会漏掉一些东西信息。

从 web 服务器收集日志，并使用 redis 作为消息队列

1.node6 配置 logstash 的运行文件

[root@node6 ~]# vim /etc/logstash/conf.d/nginx-out.conf
input {
        file {path    => ["/var/log/nginx/access.log"]
                type    => "nginxlog"
                start_position => "beginning"
        }
}

filter {
        grok {match => { "message" => "%{COMBINEDAPACHELOG} %{QS:x_forwarded_for}" }
        }
}

output{
        redis {
                port    =>      "6379"
                host    =>      ["192.168.31.205"]
                data_type       =>      "list"
                key     =>      "logstash-%{type}"
}

这里的意思是，从 nginx 日志读入，使用规则匹配，并输出到 redis 服务器

2.node5 作为消息队列，安装 redis

[root@node5 ~]# redis-cli
127.0.0.1:6379> LLEN logstash-nginxlog
(integer) 19
127.0.0.1:6379> LLEN logstash-nginxlog
(integer) 27
127.0.0.1:6379> LINDEX logstash-nginxlog 1
"{\"message\":\"192.168.31.242 - - [03/Mar/2017:20:39:47 +0800] \\\"GET /nginx-logo.png HTTP/1.1\\\" 200 368 \\\"http://192.168.31.203/\\\" \\\"Mozilla/5.0 (Windows NT 6.1; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/56.0.2924.87 Safari/537.36\\\" \\\"-\\\"\",\"@version\":\"1\",\"@timestamp\":\"2017-03-03T12:41:38.315Z\",\"path\":\"/var/log/nginx/access.log\",\"host\":\"node3.bc.com\",\"type\":\"nginxlog\",\"clientip\":\"192.168.31.242\",\"ident\":\"-\",\"auth\":\"-\",\"timestamp\":\"03/Mar/2017:20:39:47 +0800\",\"verb\":\"GET\",\"request\":\"/nginx-logo.png\",\"httpversion\":\"1.1\",\"response\":\"200\",\"bytes\":\"368\",\"referrer\":\"\\\"http://192.168.31.203/\\\"\",\"agent\":\"\\\"Mozilla/5.0 (Windows NT 6.1; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/56.0.2924.87 Safari/537.36\\\"\",\"x_forwarded_for\":\"\\\"-\\\"\"}"

3.node4 作为 logstash Server 从 redis 读取数据

[root@node4 ~]# vim /etc/logstash/conf.d/redis-in.conf
input {
    redis {
        batch_count => 1
        data_type => "list"
        key => "logstash-nginxlog"
        host => "192.168.31.205"
        port => 6379
        threads => 5
    }
}

output{
        elasticsearch{hosts => ["192.168.31.201", "192.168.31.202", "192.168.31.203"]
        }
}

3. 启动服务

# 启动方式也可以使用 nohup logstash -f nginxout.conf & 来启动
#也可以通过启动脚本来启动。#但使用启动脚本容易因为权限问题，而导致 logstash 无法正常运行。#修改启动脚本的启动用户为 root
[root@node4 ~]# vim /etc/init.d/logstash
  LS_USER=root
  LS_GROUP=root
#启动 logstash
[root@node4 ~]# /etc/init.d/logstash start

为什么要使用 logstash => redis => logstash Server 这种结构?
首先，我们要了解 redis 在此处的用处。
redis 在此处，做为一个消息队列，可以用来整合多个 ngxin 那里收集而来的日志。
当 elasticsearch 发生故障或重启的时候 ，redis 仍可接受来自 web 端的日志。
当 elasticsearch 重新启动的时候，则会从消息队列中重新读取数据。
这样就可以不会因为重启的这段时间而丢失那段时间的日志数据。

安装 kibana

1. 在任意节点安装 kibana

# 配置 kibana 的清华镜像
[root@bc ~]# vim /etc/yum.repos.d/kibana.repo
[Kibana-4.5]
name=Kibana-Tsinghua
baseurl=https://mirrors.tuna.tsinghua.edu.cn/ELK/yum/kibana-4.5/
gpgcheck=0
enabled=1

[root@bc ~]# yum install kibana -y

2. 修改配置文件

[root@bc ~]# vim /opt/kibana/config/kibana.yml
  elasticsearch.url: "http://node1.bc.com:9200"

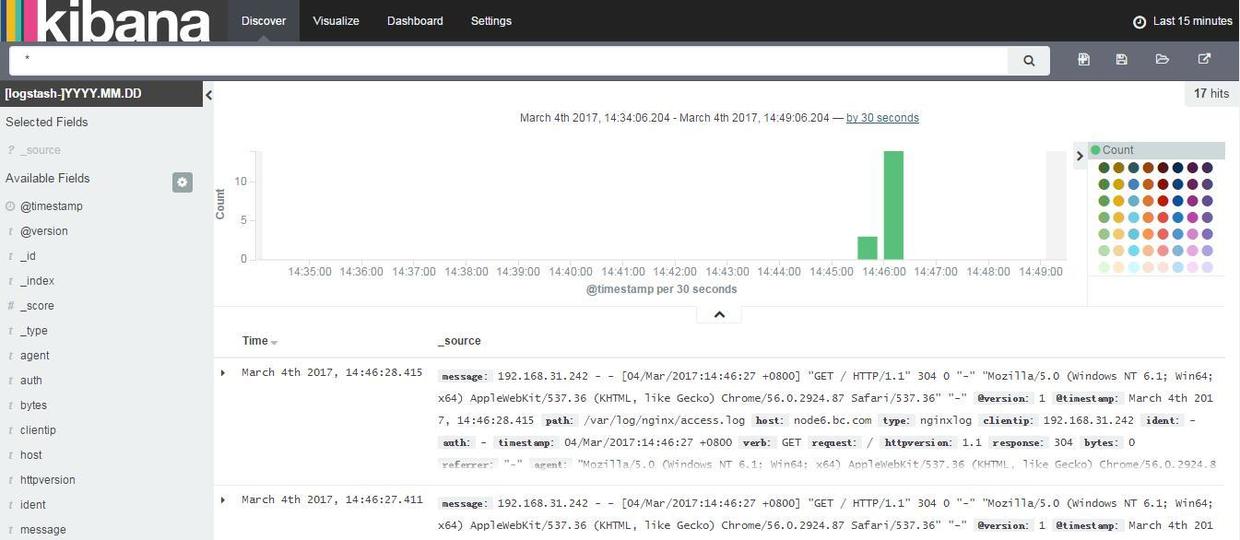

3. 启动 kibana

# 启动 kibana
[root@bc ~]# nohup /opt/kibana/bin/kibana &
#浏览器输入，可以使用 ip 地址
  http://node1.bc.com:5601


ELK stack 的安全问题

(1).ELK 安全相关：
由于 ELK stack 是日志信息，相对来说比较私密，不能任由谁都能访问。
a. 在前端使用 nginx 做代理，并且启用 basic 认证。
b.nginx 设置 访问控制 ，来限制访问来源的 ip。
c. 把 ELK stack 在 局域网 内，不向外提供服务。

(2)redis 的安全相关：
a.redis启动自带的认证功能
b.nginx 设置 访问控制 ，来限制访问来源的 ip。
c. 把 redis 在 局域网 内，不向外提供服务。

# 实际上，由于 NoSQL 的产品兴起不久，最近都有一些安全相关的资讯。#一定要在安全相关方面，引起注意。1.redis 被提权之后，被恶意被执行 flush_all 导致被清库。2.mongodb 低版本没有认证功能，被清库。3.elasticsearch 被恶意勒索。（自身为开源免费，认证插件收费。）

总结：

(1).ELK 安装起来看起来十分容易，但是实际操作起来，因为 版本之间有差异 ，所以很容易出错。而这个时候，我们可以通过 查看日志 ，或者到 官方文档
(2). 写出正确的 grok 规则是最花时间，也就是说 ELK 里面，最烧脑的是 logstash。
但是 elasticsearch 的配置文件很严格，有时即使是少写一个空格也会启动失败。
(3). 因为 ELK stack 需要启动 java 虚拟机，很 占用内存 。
同时 elasticsearch、logstash都需要安装 JVM 虚拟机，一般不搭建在同一台服务器。
(4).redis 很消耗内存，在 redis 内存占用达到 总体 70% 以上 的时候就需要引起注意。
同时，redis最好安装 3 或者以上的 高版本 ，因为低版本的 redis 很容易和 logstash 不兼容，写不进去。
(5). 由于权限的问题而导致启动失败
可修改 /etc/sysconfig/logstash 中启动用户为 root。
(6)这个架构中的 单点故障 ：Redis。
1.logstash Server 故障的时候，消息储存在消息队列中
2.logstash Client 故障的时候，日志仍然保存在 nginx 日志文件中。
但是重启的时候，只要配合 sincedb依然可以继续上次断开的地方开始读取。
3.Elasticsearch 故障的时候，集群中的其他节点会生效
4.Redis 故障的时候，，logstash client 的多个主机都无法向 redis 写入数据。
