实现基于Haproxy_NAT+Keepalived负载均衡高可用架构

254次阅读
没有评论

共计 2848 个字符,预计需要花费 8 分钟才能阅读完成。

实现基于 Haproxy_NAT+Keepalived 负载均衡高可用架构

实验思路:

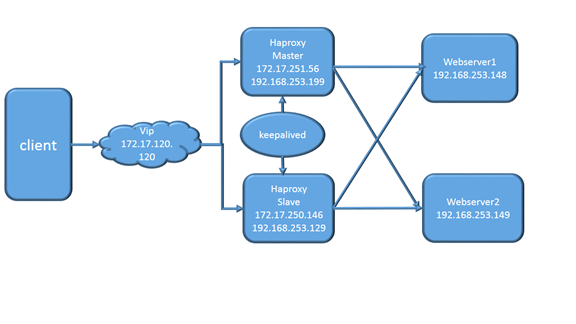

1. 做这个实验首先可以想象一个场景,用户访问 webserver 的时候首先会经过调度器,首先需要明白的一点就是一般公司一般是在内网,客户端是通过外网访问 webserver 的。

2.haproxy 是一个负载均衡器,Keepalived 通过 VRRP 功能能再结合 LVS 负载均衡软件即可部署一个高性能的负载均衡集群系统,也就是说 haproxy 是解决后端 realserver 负载均衡的问题,keepalived 是解决调度器的高可用的问题。

3.haproxy 检测到后端服务器处于不健康的状态的时候会把后端 realserver 给剔除,通过权重的大小把客户端的访问调度到不同的 realserver 上;通过 keepalived 实现地址的漂移,当主调度器出现状况,就会把后端的 realserver 服务转移到另外一台调度器上。

4. 需要特别注意的就是,haproxy 可以自己寻找网关,不需要路由转发的功能。会把客户端的请求当做自己的请求拿到资源然后再返回给客户端,充当了代理的功能,也就是说并不需要 dip,如果是一台调度器,可以自己的外网卡充当 vip,因为这个时候不需要实现调度,不需要地址的漂移功能,如果是多台调度器需要配置 vip 实现地址的漂移,这个时候主坏掉,才能实现 webserver 所指向 的调度器变成从,从而实现 webserver 的访问(意思就是单台调度器 vip 可要可不要)。

实验准备:

两台 CentOS7 准备 realserver,两台 centos6 准备用于做 haproxy 主从架构,防火墙关闭、各节点时钟服务同步、各节点之间可以通过主机名互相通信。realserver 还是小米电子网站。

实验步骤:

第一步 :配置 keepalived,配置虚拟 ip。

主机 1.vrrp_instance VI_1 {

   state BACKUP

   interface eth0

   virtual_router_id 30

   priority 98

   advert_int 1

# nopreempt

   authentication {

       auth_type PASS

       auth_pass magedu

   }

   virtual_ipaddress {

       172.17.120.120

}

notify_backup “/etc/keepalived/notify.sh backup”

notify_master “/etc/keepalived/notify.sh master”

notify_fault “/etc/keepalived/notify.sh fault”

}

主机 2.vrrp_instance VI_1 {

   state MASTER

   interface eth1

   virtual_router_id 30

   priority 100

   advert_int 1

#nopreempt

  authentication {

       auth_type PASS

       auth_pass magedu

   }

   virtual_ipaddress {

       172.17.120.120

}

notify_backup “/etc/keepalived/notify.sh backup”

notify_master “/etc/keepalived/notify.sh master”

notify_fault “/etc/keepalived/notify.sh fault”

}

第二步 :配置 haproxy,连接 realserver。

1. 全局配置

log      127.0.0.1 local2  – 日志配置,配合 rsyslog 使用,在 rsyslog 中定义完成后要记得重启 rsyslog 服务。Centos6 自己创建定义的日志文件目录。

   chroot      /var/lib/haproxy

   pidfile     /var/run/haproxy.pid

   maxconn     4000

   user        haproxy

   group       haproxy

   daemon

2.haproxy 状态检测页面

listen stats

mode http

bind 0.0.0.0:1080

stats  enable

stats uri  /haproxyadmin

stats  auth  admin:admin

stats  admin  if TRUE

3. 客户端限制配置

frontend   web

bind        :80

default_backend    lnmp-server

4.realserver 端配置

backend  lnmp-server

       balance         roundrobin

       option          httpchk  GET   /index.html — 这个健康检测页面配置了就要有,没有就会认为 realserver 有误。

       server          lnmpserver1   172.17.252.78:80 check inter 3000 rise 3 fall 5

       server          lnmpserver2   172.17.110.110:80 check inter 3000 rise 3 fall 5

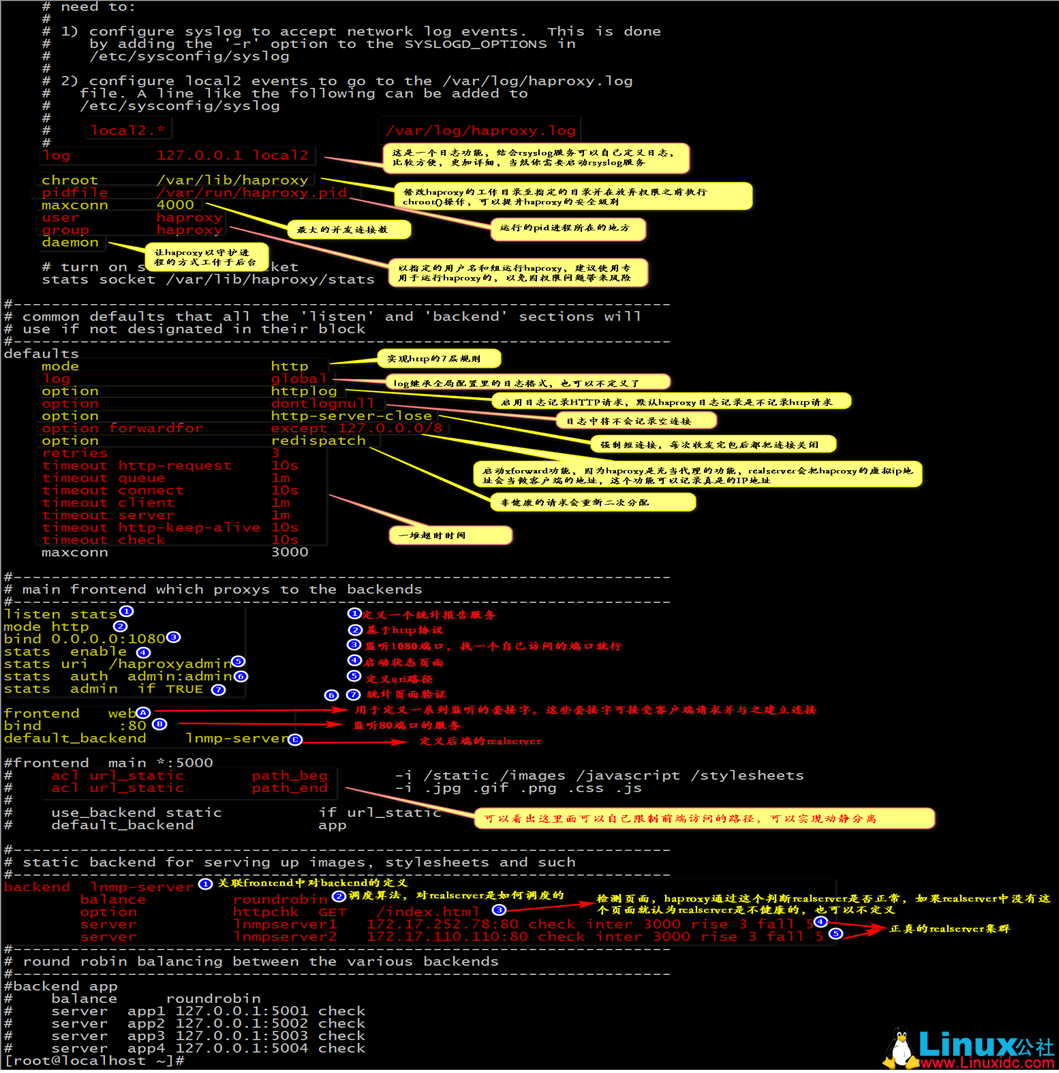

完整配置

实现基于 Haproxy_NAT+Keepalived 负载均衡高可用架构

5. 复制一份给另外一台 haproxy,保证配置是一样的。

第三步: 测试界面

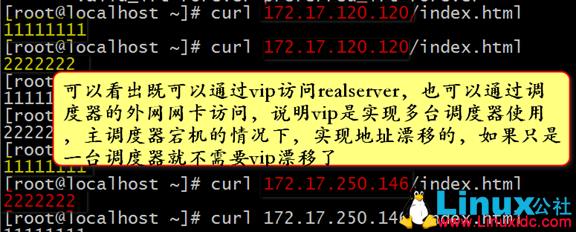

1.backup 宕机

实现基于 Haproxy_NAT+Keepalived 负载均衡高可用架构

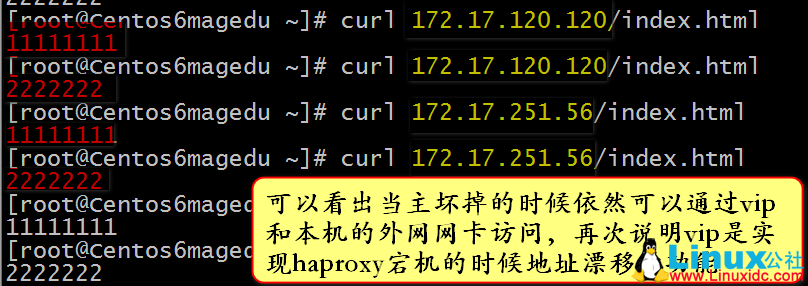

2.master 宕机

实现基于 Haproxy_NAT+Keepalived 负载均衡高可用架构
