NFS部署实战及原理介绍

共计 3854 个字符，预计需要花费 10 分钟才能阅读完成。

NFS 简介

NFS（Network File System）的缩写，它的主要功能是：通过网络、让不同的机器、不同的 OS 可以共享彼此的文件

NFS 服务器可以允许 NFS 客户端将远端 NFS 服务器的共享目录挂载到自己的 NFS 客户端，这样客户端就好比有在本地有一块磁盘一样，只不过是网络磁盘而已。

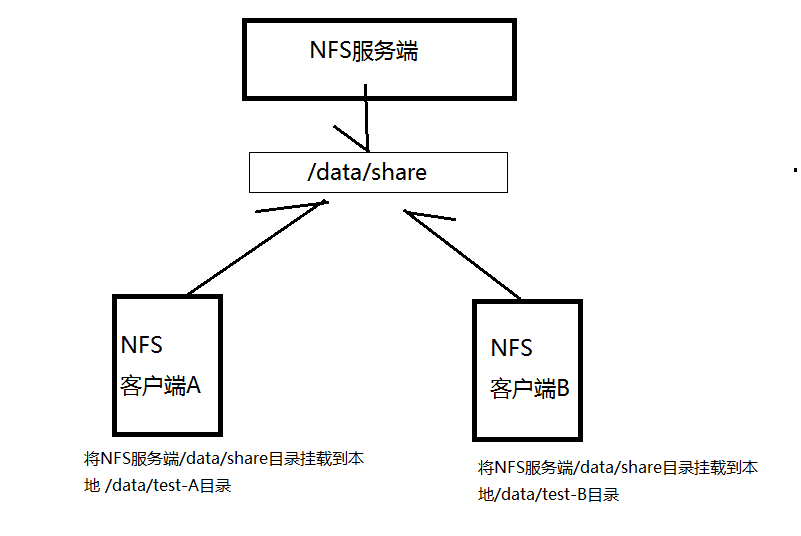

挂载结构图

如上图，当我们在 NFS 服务器设置好一个共享目录 /data/share 后，其他的有权限访问 NFS 服务器的 NFS 客户端就可以讲这个目录挂载到自己的本地，并且能看到服务端 /data/share 下的所有数据

NFS 是通过网络来进行 Server 端和 Client 端之间的数据传输，既然走网络，双方肯定都要有端口, 哪 NFS Server 怎么知道使用哪个端口来进行数据传输，NFS 其实会随机选择端口来进行数据传输。那 NFS 客户端又是如何知道 NFS 服务端到底是使用哪个端口呢？其实 NFS 服务器是通过远程过程调用 RPC（Remote Procedure Call）协议来实现的，所以，RPC 管理服务端的 NFS 端口分配，客户端要传数据，那么客户端的 RPC 会先跟服务端的 RPC 去要服务器的端口，要到端口后，再建立连接，然后传输数据，见下图

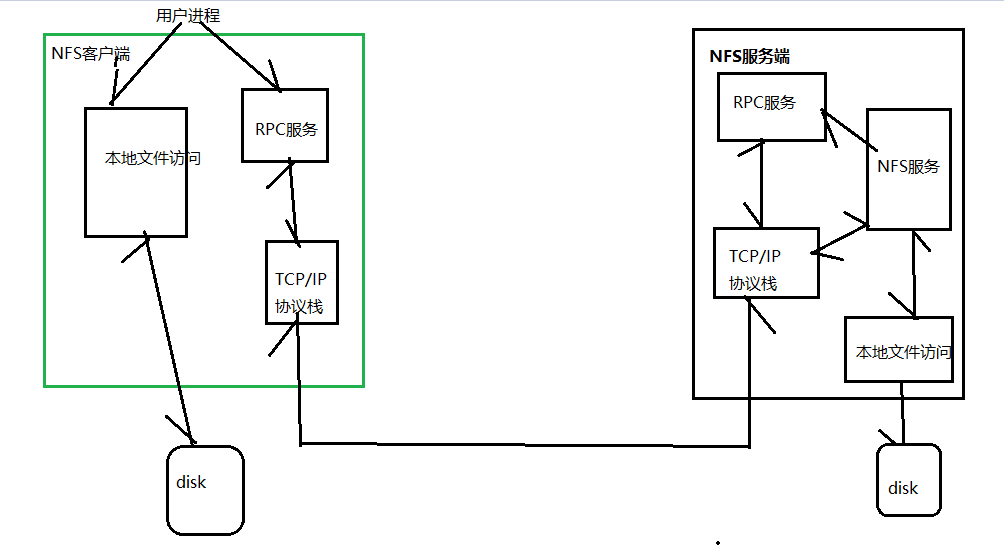

NFS 客户端 /NFS 服务端、RPC 关系图

通信过程：

1. 首先服务器端启动 RPC 服务，并开启 111 端口

2. 服务器端启动 NFS 服务，并向 RPC 注册端口信息

3. 客户端启动 RPC 服务，向服务端的 RPC 服务请求服务端的 NFS 端口

4. 服务端的 RPC 服务反馈 NFS 端口信息给客户端。

5. 客户端通过获取的 NFS 端口来建立和服务端的 NFS 连接并进行数据的传输。

机器清单

实验环境

CentOS：CentOS Linux release 7.6.1810 (Core)

2 台都操作

配置主机名：

# cat >> /etc/hosts << EOF

172.20.20.100 node100

172.20.20.200 node200

EOF

NFS 服务端操作

# rpm -qa nfs-utils rpcbind

# yum install nfs-utils rpcbind

建立目录

# mkdir  -p /data/share

# chmod 666 /data/share/

# cat >> /etc/exports << EOF

/data/share 172.20.20.0/24(rw,sync,insecure,no_subtree_check,no_root_squash)

EOF

# mkdir -p /data/share/soft/

启动 RPC 服务

# systemctl start rpcbind.service

[root@node100 ~]# ps -ef|grep rpcbind

rpc       15712      1  0 03:41 ?        00:00:00 /sbin/rpcbind -w

root      15714   8035  0 03:41 pts/0    00:00:00 grep –color=auto rpcbind

[root@node100 ~]# rpcinfo  -p localhost

program vers proto   port  service

100000    4   tcp    111  portmapper

100000    3   tcp    111  portmapper

100000    2   tcp    111  portmapper

100000    4   udp    111  portmapper

100000    3   udp    111  portmapper

100000    2   udp    111  portmapper

启动 NFS 服务

# service nfs start

[root@node100 ~]# rpcinfo  -p localhost

program vers proto   port  service

100000    4   tcp    111  portmapper

100000    3   tcp    111  portmapper

100000    2   tcp    111  portmapper

100000    4   udp    111  portmapper

100000    3   udp    111  portmapper

100000    2   udp    111  portmapper

100024    1   udp  40044  status

100024    1   tcp  34946  status

100005    1   udp  20048  mountd

100005    1   tcp  20048  mountd

100005    2   udp  20048  mountd

100005    2   tcp  20048  mountd

100005    3   udp  20048  mountd

100005    3   tcp  20048  mountd

100003    3   tcp   2049  nfs

100003    4   tcp   2049  nfs

100227    3   tcp   2049  nfs_acl

100003    3   udp   2049  nfs

100003    4   udp   2049  nfs

100227    3   udp   2049  nfs_acl

100021    1   udp  37957  nlockmgr

100021    3   udp  37957  nlockmgr

100021    4   udp  37957  nlockmgr

100021    1   tcp  43494  nlockmgr

100021    3   tcp  43494  nlockmgr

100021    4   tcp  43494  nlockmgr

是否加载配置 /etc/exports

[root@node100 ~]# showmount  -e localhost

Export list for localhost:

/data/share 172.20.20.0/24

在 NFS 客户端安装

# yum install nfs-utils

[root@node200 ~]# showmount  -e 172.20.20.100

Export list for 172.20.20.100:

/data/share 172.20.20.0/24

在 NFS 客户端进行测试

# mkdir /root/soft/

# mount 172.20.20.100:/data/share/soft /root/soft

[root@node200 soft]# df -Th

Filesystem                     Type      Size  Used Avail Use% Mounted on

/dev/sda3                      xfs        36G  1.1G   35G   4% /

devtmpfs                       devtmpfs  224M     0  224M   0% /dev

tmpfs                          tmpfs     235M     0  235M   0% /dev/shm

tmpfs                          tmpfs     235M  5.6M  229M   3% /run

tmpfs                          tmpfs     235M     0  235M   0% /sys/fs/cgroup

/dev/sda1                      xfs       897M  127M  771M  15% /boot

tmpfs                          tmpfs      47M     0   47M   0% /run/user/0

172.20.20.100:/data/share/soft nfs4       36G  1.1G   35G   4% /root/soft

遇到的问题

[root@node200 ~]# showmount  -e  172.20.20.100

clnt_create: RPC: Port mapper failure – Unable to receive: errno 113 (No route to host)

因为 iptables 没有添加规则所致，解决方法：

一是关闭防火墙，这样不×××全。另一个可以向 iptables 中添加 nfs 的所有端口

这里使用第一种方法：

systemctl stop firewalld.service

service iptables stop

相关参数说明：
